El funcionamiento de un oscilador 555 y cómo se utiliza un circuito de carga de capacitor con tres comparadores de voltaje y divisores de voltaje. Cómo se configuran los comparadores para detectar diferentes niveles de voltaje en el capacitor y cómo se realiza la conversión analógica a digital.
Tipo: Monografías, Ensayos
1 / 3
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

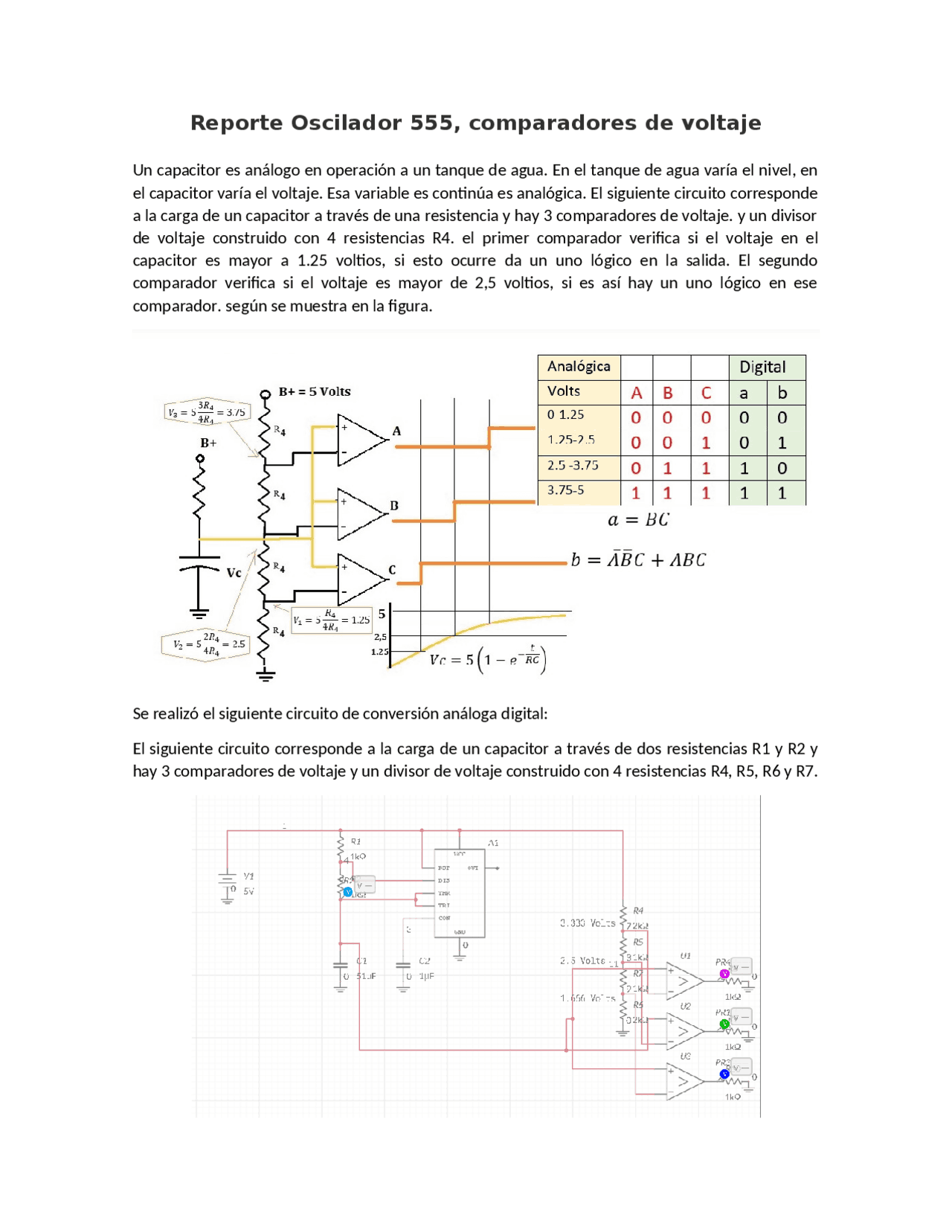

Un capacitor es análogo en operación a un tanque de agua. En el tanque de agua varía el nivel, en el capacitor varía el voltaje. Esa variable es continúa es analógica. El siguiente circuito corresponde a la carga de un capacitor a través de una resistencia y hay 3 comparadores de voltaje. y un divisor de voltaje construido con 4 resistencias R4. el primer comparador verifica si el voltaje en el capacitor es mayor a 1.25 voltios, si esto ocurre da un uno lógico en la salida. El segundo comparador verifica si el voltaje es mayor de 2,5 voltios, si es así hay un uno lógico en ese comparador. según se muestra en la figura. Se realizó el siguiente circuito de conversión análoga digital: El siguiente circuito corresponde a la carga de un capacitor a través de dos resistencias R1 y R2 y hay 3 comparadores de voltaje y un divisor de voltaje construido con 4 resistencias R4, R5, R6 y R7.
El primer comparador verifica si el voltaje en el capacitor es mayor a V =
=3.333 volts, si esto ocurre da un uno lógico en la salida.
