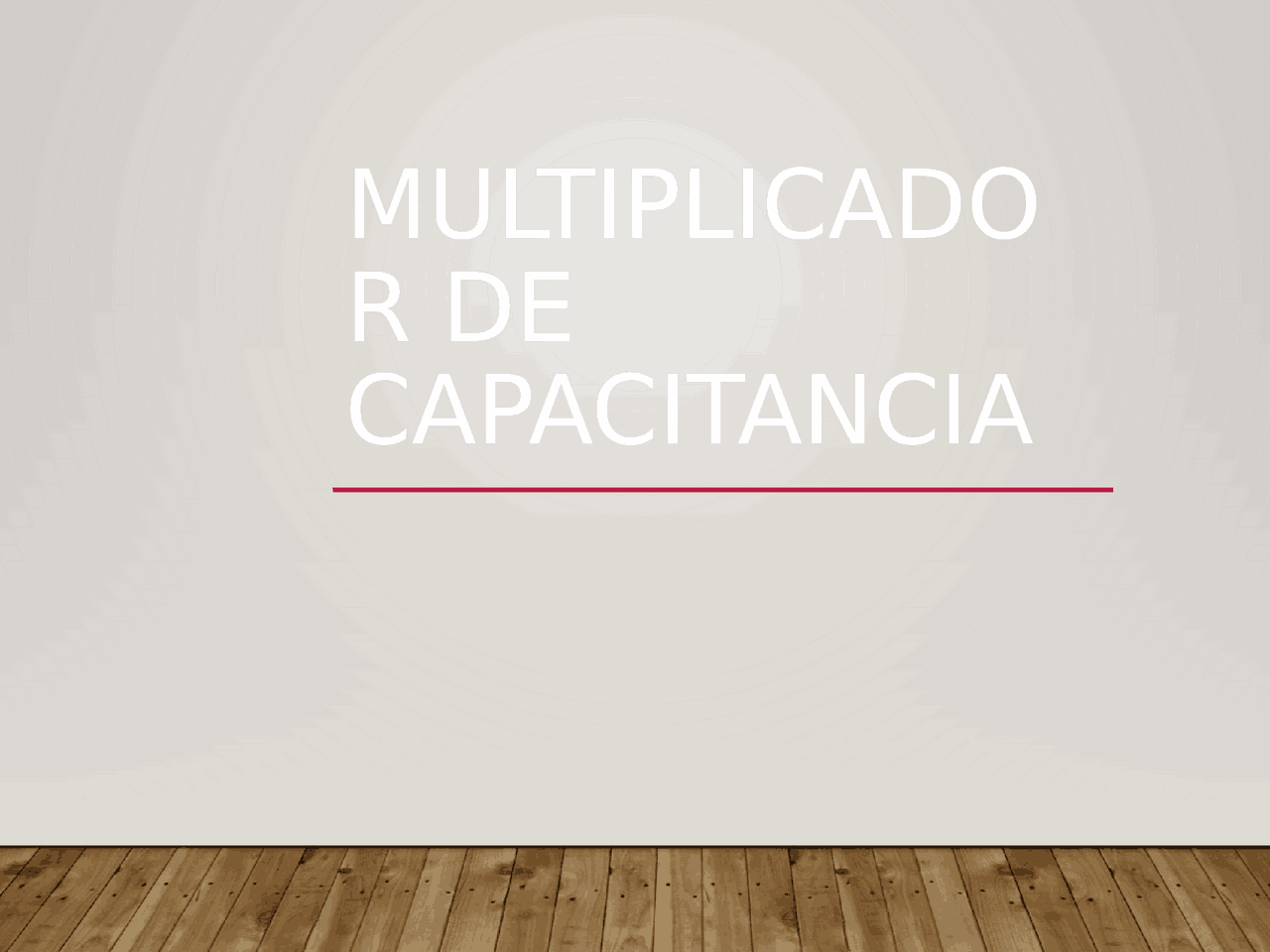

MULTIPLICADO

R DE

CAPACITANCIA

MULTIPLICADOR DE

CAPACITANCIA

es un transistor configurado de

manera tal que actúa para

multiplicar el valor de la capacidad

del condensador conectado a su

base por una cantidad igual a la

ganancia de corriente del transistor.

Tal circuito se usa en tecnología de

circuitos integrados para producir un

múltiplo de una reducida

capacitancia física C cuando se

necesita una gran capacitancia.

MULTIPLICADOR DE

CAPACITANCIA MODIFICADO

El inconveniente de este circuito

en su forma base es que hay una

caída de tención muy poca y la

reducción de ruido no es tan alta

como podría ser.

Para ello algunos colocan una

resistencia a través del

condensador y esto proporciona

un divisor de potencial que

reduce la tensión en la base y

aumenta la caída de tensión en

el transistor.

Aumenta la disipación de

potencia y reduce la tensión en

Vout.

EJEMPLO

DETERMINAR LA

FORMULA PARA LA

CAPACITANCIA

NODO 1

la corriente Ii de entrada

fluye

a través del capacitor de

retroalimentación. Ecuaciones clave:

Z=V/I

ZC=1/jwC

Para determinar

I/V

Z=V/

I

Zc=1/

jwC

V/I=1/

jwC

jwCeq=I/

V

jwCeq=

jw(1+(R 2 /R 1 ))C

este circuito en particular

puede servir para multiplicar

valores de capacitancia por un

factor hasta de

Ejemplo:

cuando R 1 =10 k, R 2 =

M y C= 1 nF.

C

eq =(1+(1x

6 /1x

3 ))1x

9

Ceq=101nF

Osciladores

Los osciladores son una parte esencial en todos los sistemas de comunicación tanto en los

equipos transmisores como en los equipos receptores ya que estos equipos requieren formas de

onda estables y repetitivas, tanto senoidales como no senoidales.

Oscilar es fluctuar entre dos estados o condiciones, es decir que oscilar es vibrar o cambiar. En

la electrónica que es nuestro caso la oscilación es un cambio repetitivo de tensión o corriente

en forma de onda.

Un oscilador es un circuito eléctrico que produce oscilaciones, generando una forma de onda

repetitiva. Algunas aplicaciones que tendremos en éstos componentes son generadores de

portadora de alta frecuencia, fuentes piloto, relojes y circuitos de sincronización.

Existen dos tipos de oscilación que son las oscilaciones autosostenidas y las no autosostenidas

en las cuales nos enfocaremos mas en las autosostenidas.

Con esto nos referimos a la generación de cambios de onda continuas, repetitivas y con una

rapidez periódica sin necesidad de una fuente de voltaje.

Osciladores

Osciladores

Osciladores

Osciladores

Osciladores

Osciladores

Para que empiece a oscilación:

Tiene ue existir una frecuencia que cumpla

A esa tiene que cumplir la fase de ganancia del lazo.

En la practica A se hace mayor que 1 para un arranque seguro con (5% a10%) debido a la

tensión de ruido que se multiplica.

Cuando se estabiliza la oscilación:

Disminuye hasta que cuando la fase de

80° creando en los circuitos ya prácticos un valor promedio en los factores de saturación (A)

de 1.
