Lab. de Circuitos Eléctricos LRT2032/LMT2021
Práctica No. 6 Otoño ´19
Teorema de Thévenin.
Objetivo:
a. Comprobar teorema de Thévenin y aplicar el concepto de transformación de
fuentes.
Material necesario:
Fuente de poder, Multímetro, Cable telefónico, Resistencias:
Simulador de circuitos.
Resistencias varias
Pinzas de punta y de corte (no disponibles en el almacén)
Tablilla de experimentos.
Cables de conexión.
3 pares banana-pin.
Introducción:
El teorema Thévenin establece que cualquier red eléctrica conectada a una
segunda por dos conductores se puede sustituir por un equivalente simplificado
consistente en una Fuente de voltaje en serie con una resistencia, conocidas como
Voltaje de Thévenin y resistencia de Thévenin” a continuación se establece un
método experimental para encontrar el equivalente de Thévenin de una red
eléctrica.

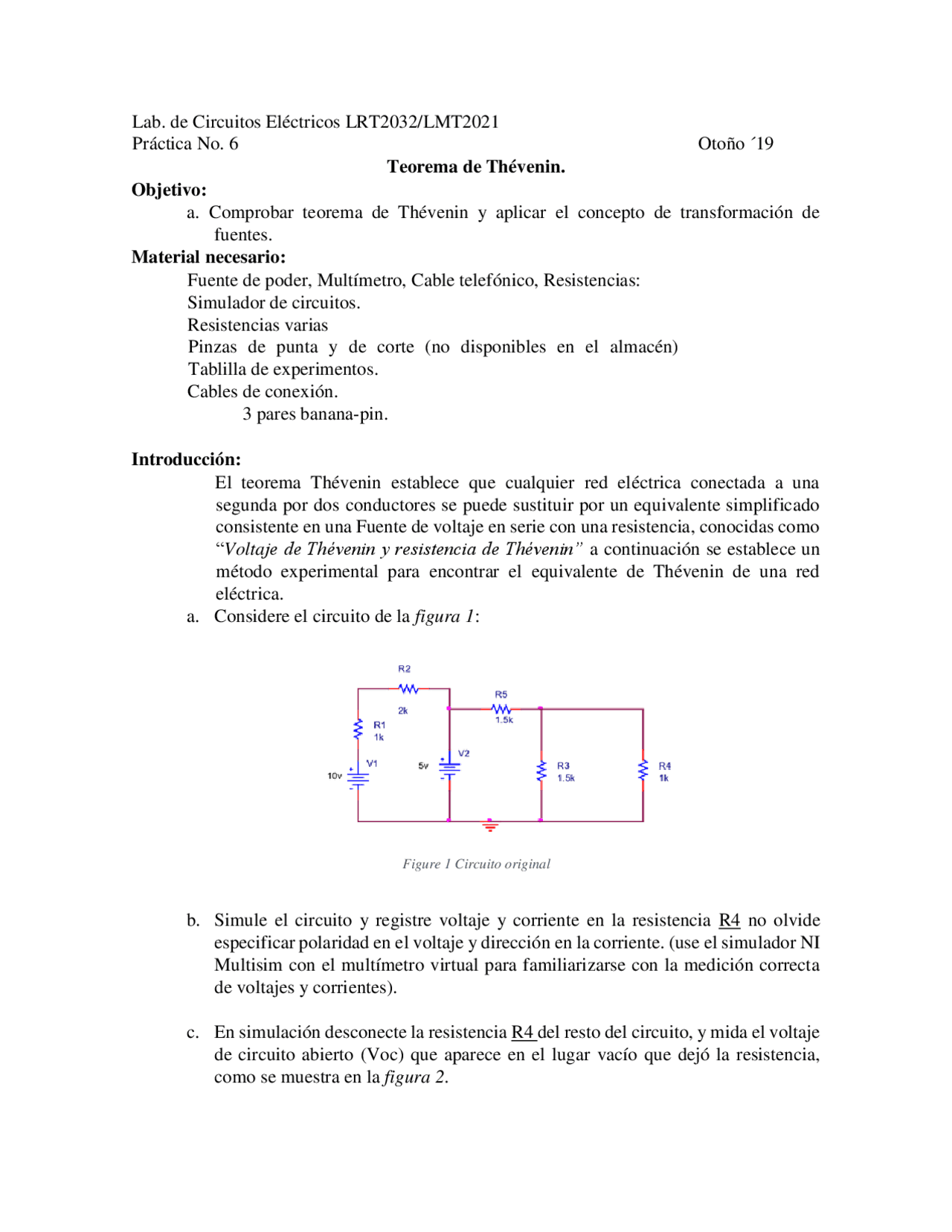

a. Considere el circuito de la figura 1:
Figure 1 Circuito original
b. Simule el circuito y registre voltaje y corriente en la resistencia R4 no olvide
especificar polaridad en el voltaje y dirección en la corriente. (use el simulador NI
Multisim con el multímetro virtual para familiarizarse con la medición correcta
de voltajes y corrientes).
c. En simulación desconecte la resistencia R4 del resto del circuito, y mida el voltaje
de circuito abierto (Voc) que aparece en el lugar vacío que dejó la resistencia,
como se muestra en la figura 2.
