Las Palmas Cono Sur Tecnología 4º

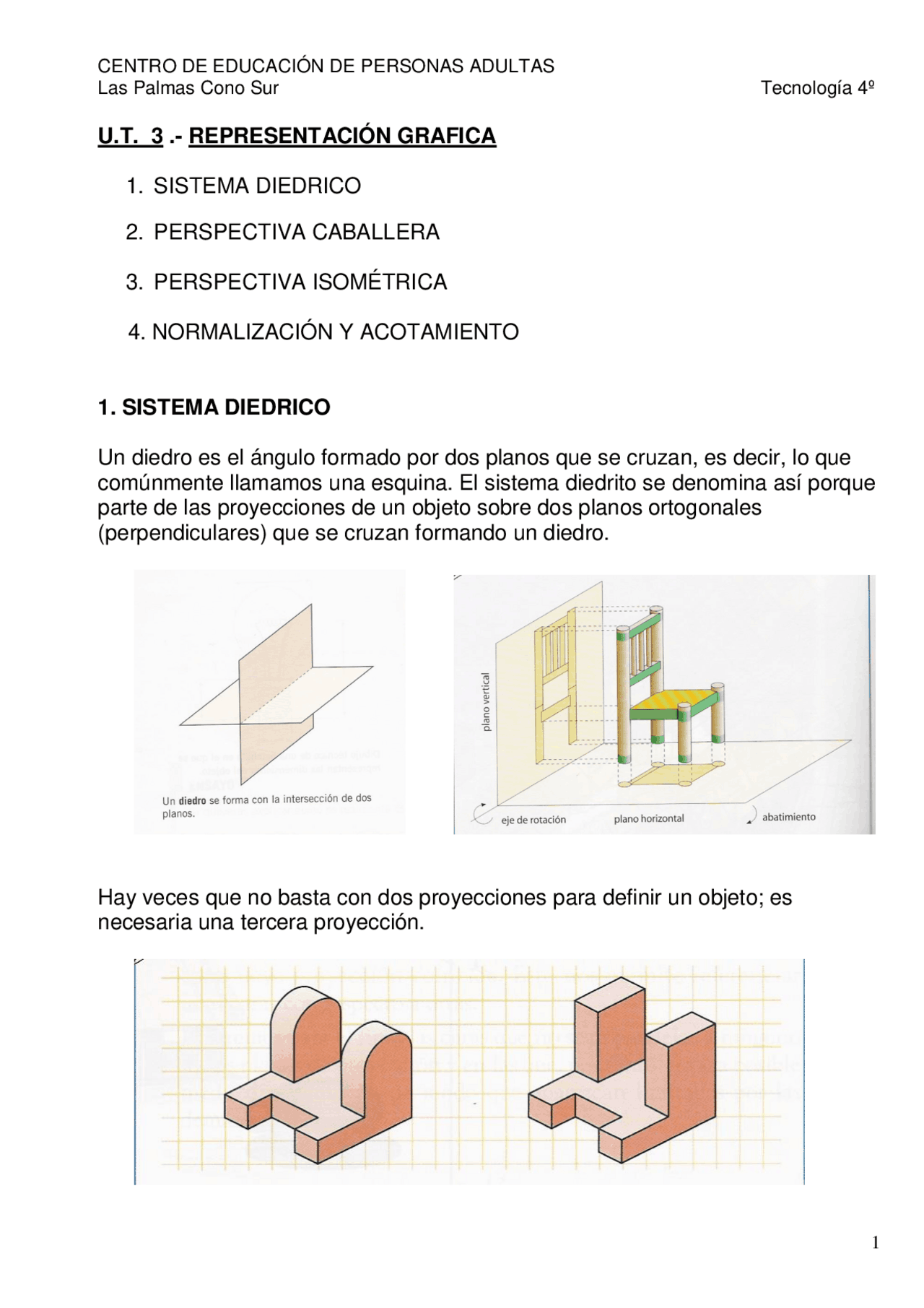

U.T. 3 .- REPRESENTACIÓN GRAFICA
- SISTEMA DIEDRICO
- PERSPECTIVA CABALLERA
- PERSPECTIVA ISOMÉTRICA
4. NORMALIZACIÓN Y ACOTAMIENTO
1. SISTEMA DIEDRICO
Un diedro es el ángulo formado por dos planos que se cruzan, es decir, lo que comúnmente llamamos una esquina. El sistema diedrito se denomina así porque parte de las proyecciones de un objeto sobre dos planos ortogonales (perpendiculares) que se cruzan formando un diedro.
Hay veces que no basta con dos proyecciones para definir un objeto; es necesaria una tercera proyección.
Las Palmas Cono Sur Tecnología 4º
Los dos objetos presentan las mismas vistas en planta y alzado; es preciso, pues, recurrir a una tercera proyección que los diferencie, esta vez el perfil.
Utilizando tres vistas, cada punto del objeto tiene tres proyecciones, una en cada plano.
Actividad 1: Dibuja la planta, el perfil y el alzado de las siguientes figuras.
Las Palmas Cono Sur Tecnología 4º
- Una vez que tenemos localizadas las caras que se proyectarán en cada vista, procederemos a dibujarlas, manteniendo su interrelación y sus medidas.
- Debemos imaginar las proyecciones de estas caras sobre cada plano.
Las Palmas Cono Sur Tecnología 4º
- Cuando vayamos a dibujar el resto de las vistas, deberemos tener en cuenta:
a. El perfil y el alzado tienen las mismas alturas. b. La planta y el alzado, la misma anchura. c. La planta y el perfil, la misma profundidad.
Por último, se abren los tres planos para obtener una imagen bidimensional de las tres vistas.
Actividad 2: Dibuja las vistas de estas piezas, respetando sus medidas en cuadraditos:
Las Palmas Cono Sur Tecnología 4º
Actividad 3: Dibuja en perspectiva caballera primero a mano alzada y después con regla, las siguientes piezas:
Las Palmas Cono Sur Tecnología 4º
Los 2/3 de un objeto:
La reducción más usada para la perspectiva caballera es de 2/3.
Cuando se dibuja en papel pautado (cuadraditos), y utilizando como unidad de dibujo los cuadrados del papel, esta reducción viene a coincidir más o menos con la que resultaría de disminuir las medidas de cuadrados a la mitad y contarlos por las diagonales.
Las Palmas Cono Sur Tecnología 4º
Actividad 4: Dibuja las siguientes piezas en perspectiva isométrica, primero a mano alzada y, a continuación, con regla.
Para dibujar en perspectiva isométrica sobre el papel pautado de cuadros, debes tener en cuenta que la inclinación de los ejes es la siguiente.
Si dispones de un cartabón, coloca el cateto mayor en posición horizontal y traza sobre la hipotenusa las líneas que necesites.
Las Palmas Cono Sur Tecnología 4º
Cómo dibujar una perspectiva cuyas vistas conocemos:
El sistema más sencillo consiste en llevar las tres vistas principales (planta, perfil y alzado) sobre los planos del diedro formado por los ejes (horizontal X-Y, de perfil Y-Z y de alzado X- Z)
Las Palmas Cono Sur Tecnología 4º
Actividad 5: Dibuja las siguientes piezas en perspectiva caballera e isométrica.
Las Palmas Cono Sur Tecnología 4º
Las Palmas Cono Sur Tecnología 4º
Actividad 6: Acota de modo correcto las piezas de la actividad 4
Actividad 7: Dibuja las tres vistas principales (planta, alzado y perfil) de las siguientes piezas, teniendo en cuenta que se ha aplicado una reducción en el eje Y (una diagonal corresponde a dos cuadritos).
Las Palmas Cono Sur Tecnología 4º
Actividad 8: Dibuja las piezas de la actividad anterior, esta vez en perspectiva isométrica.
Las Palmas Cono Sur Tecnología 4º
Actividad 9: A partir de estas vistas, representa en perspectiva caballera e isométrica las siguientes figuras:
Las Palmas Cono Sur Tecnología 4º
