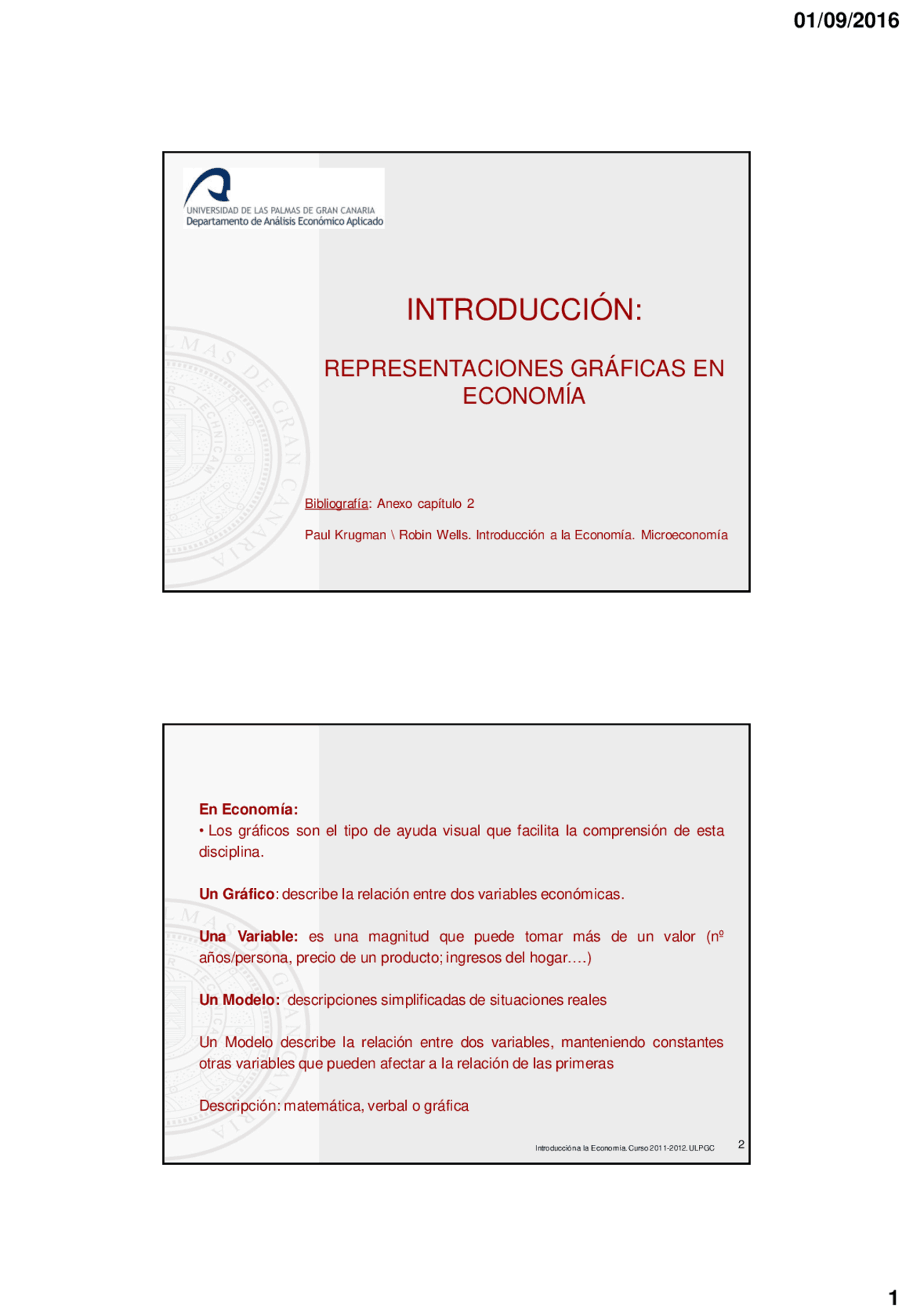

INTRODUCCIÓN:
REPRESENTACIONES GRÁFICAS EN
ECONOMÍA
Bibliografía: Anexo capítulo 2 Paul Krugman \ Robin Wells. Introducción a la Economía. Microeconomía Introducción a la Economía. Curso 2011-2012. ULPGC 2 En Economía:
- Los gráficos son el tipo de ayuda visual que facilita la comprensión de esta disciplina. Un Gráfico : describe la relación entre dos variables económicas. Una Variable: es una magnitud que puede tomar más de un valor (nº años/persona, precio de un producto; ingresos del hogar….) Un Modelo: descripciones simplificadas de situaciones reales Un Modelo describe la relación entre dos variables, manteniendo constantes otras variables que pueden afectar a la relación de las primeras Descripción: matemática, verbal o gráfica
Introducción a la Economía. Curso 2011-2012. ULPGC 4
- En cualquier gráfico de dos variables: hay una variable X y una variable Y
- Eje horizontal o eje X : línea continua horizontal del gráfico. Se miden los valores de la variable X
- Eje vertical o eje Y: línea continua vertical del gráfico. Se miden los valores de la variable Y
- Origen: donde los ejes se cortan, las dos variables valen cero
- Los valores de la Variable X: positivos y crecientes hacia la derecha del eje X
- Los valores de la Variable Y: positivos y crecientes hacia arriba del eje Y Introducción a la Economía. Curso 2011-2012. ULPGC 5
GRÁFICO: MUESTRAN UNA RELACIÓN CAUSAL ENTRE DOS VARIABLES
- Variable independiente: variable que provoca el efecto
- Variable dependiente: variable sobre la cual se producen los efectos CONVENCIÓN: la variable independiente se representa en el Eje Horizontal y la variable dependiente en el Eje Vertical EXCEPCIÓN: relación económica entre precio de un producto y cantidad vendida. Precio= variable independiente= Eje Y; Cantidad= variable dependiente= Eje X (^) Pr Q
Introducción a la Economía. Curso 2011-2012. ULPGC 9
LA PENDIENTE DE LA CURVA
- PENDIENTE POSITIVA DE UNA CURVA: cuando las variaciones vertical y horizontal tienen el mismo signo
- PENDIENTE NEGATIVA DE UNA CURVA: cuando las variaciones vertical y horizontal tienen signos opuestos
- PENDIENTE DE UNA RECTA: siempre tiene la misma inclinación; LA PENDIENTE ES CONSTANTE Introducción a la Economía. Curso 2011-2012. ULPGC 10
RECTAS HORIZONTALES Y VERTICALES Y SUS PENDIENTES
RECTA HORIZONTAL: el valor de Y a lo largo de ella no cambia, es constante. ∆Y=0 en todos los puntos de la recta. Y es independiente de X. LA PENDIENTE ES SIEMPRE CERO Y X
Y 0
Introducción a la Economía. Curso 2011-2012. ULPGC 11
RECTAS HORIZONTALES Y VERTICALES Y SUS PENDIENTES
RECTA VERTICAL: el valor de X a lo largo de la curva no cambia, es constante. ∆ X = 0 en todos los puntos de la recta, independiente mente del valor de Y LA PENDIENTE ES INFINITO (Y/0 = ∞) Y X
X 0
Introducción a la Economía. Curso 2011-2012. ULPGC 12
RECTAS HORIZONTALES Y VERTICALES Y SUS PENDIENTES
• IMPLICACIÓN DE LAS RECTAS VERTICALES Y HORIZONTALES :
QUE LAS VARIABLES “X” e “Y” NO ESTÁN RELACIONADAS ENTRE SÍ “Dos variables no tienen relación cuando la variable dependiente es constante sin tener en cuenta el valor de la variable independiente”
- Si la variable “Y” es la VARIABLE DEPENDIENTE la recta es HORIZONTAL
- Si la variable “X” es la VARIABLE DEPENDIENTE la recta es VERTICAL
Introducción a la Economía. Curso 2011-2012. ULPGC 20
MÁXIMOS Y MÍNIMOS
El valor de la pendiente de una curva no lineal puede cambiar de
+ a – o viceversa
- De + a - : Máximo de la curva
- De – a + : Mínimo de la curva
