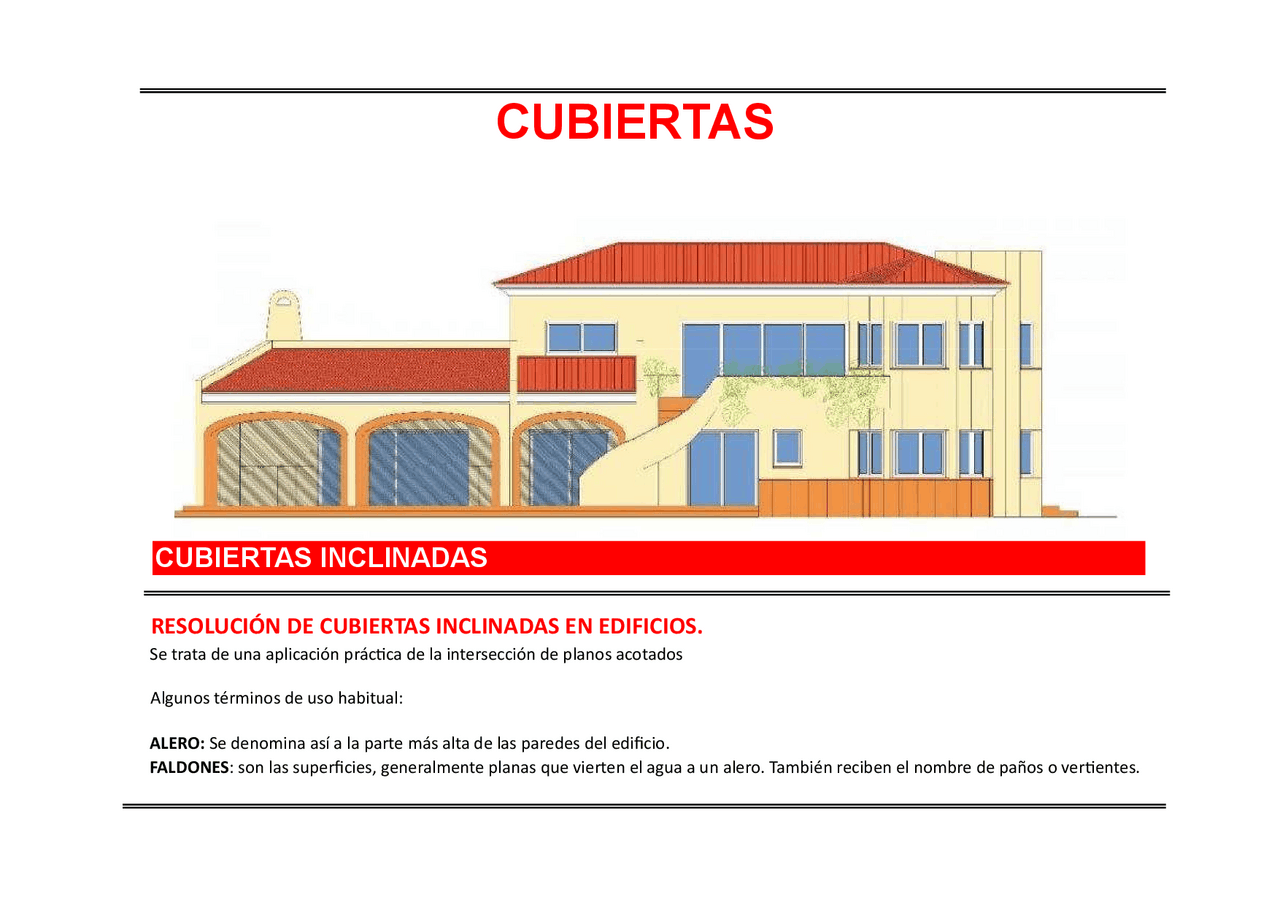

Apuntes y ejemplos para resolución de cubiertas
Tipo: Apuntes
1 / 13
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
LIMATESAS : son las intersecciones de los paños en las que el agua ende a alejarse de ellas. Formadas por planos convexos. LIMAHOYAS:^ son las intersecciones de los paños en las que el agua ende a recogerse. Formadas por planos cóncavos. CUMBRERAS:^ son intersecciones horizontales de paños que enen las horizontales de sus planos paralelas. También se denominancaballetes. MEDIANERÍA : Zona de la cubierta donde no se puede verter agua. PENDIENTE DE UNA CUBIERTA La pendiente de una cubierta es la inclinación respecto a la horizontal, podemos expresarla de lassiguientes formas:
RESOLUCIÓN DE CUBIERTAS Cubiertas con la misma pendiente en sus faldones Cubiertas con diferentes pendientes en sus faldones
Numerar los Aleros
Determinación de las intersecciones de los faldones conguos.
Determinación de las intersecciones de los faldones no conguos de trazasperpendiculares.
Puede ulizar una flecha de pendiente para los siguientes pos de elementos:^ •^ cubiertas^ •^ cielos rasos^ •^ suelos^ •^ forjados estructurales^ •^ techos El sistema de formación de pendientes en cubiertas INCLINADAS debe tener una pendiente hacia los elementos de evacuación de agua. La simbología será la siguiente:^ Inclinación del faldón en cubierta inclinada.^ Alero (borde inferior horizontal de los faldones).^ Cumbrera. Limatesa. Limahoya.
