T2 24_2
Ing. Mario Carranza Liza
APELLIDOS Y NOMBRES
NOTA
FIRMA
𝑥 = equipo + N° orden
10 =

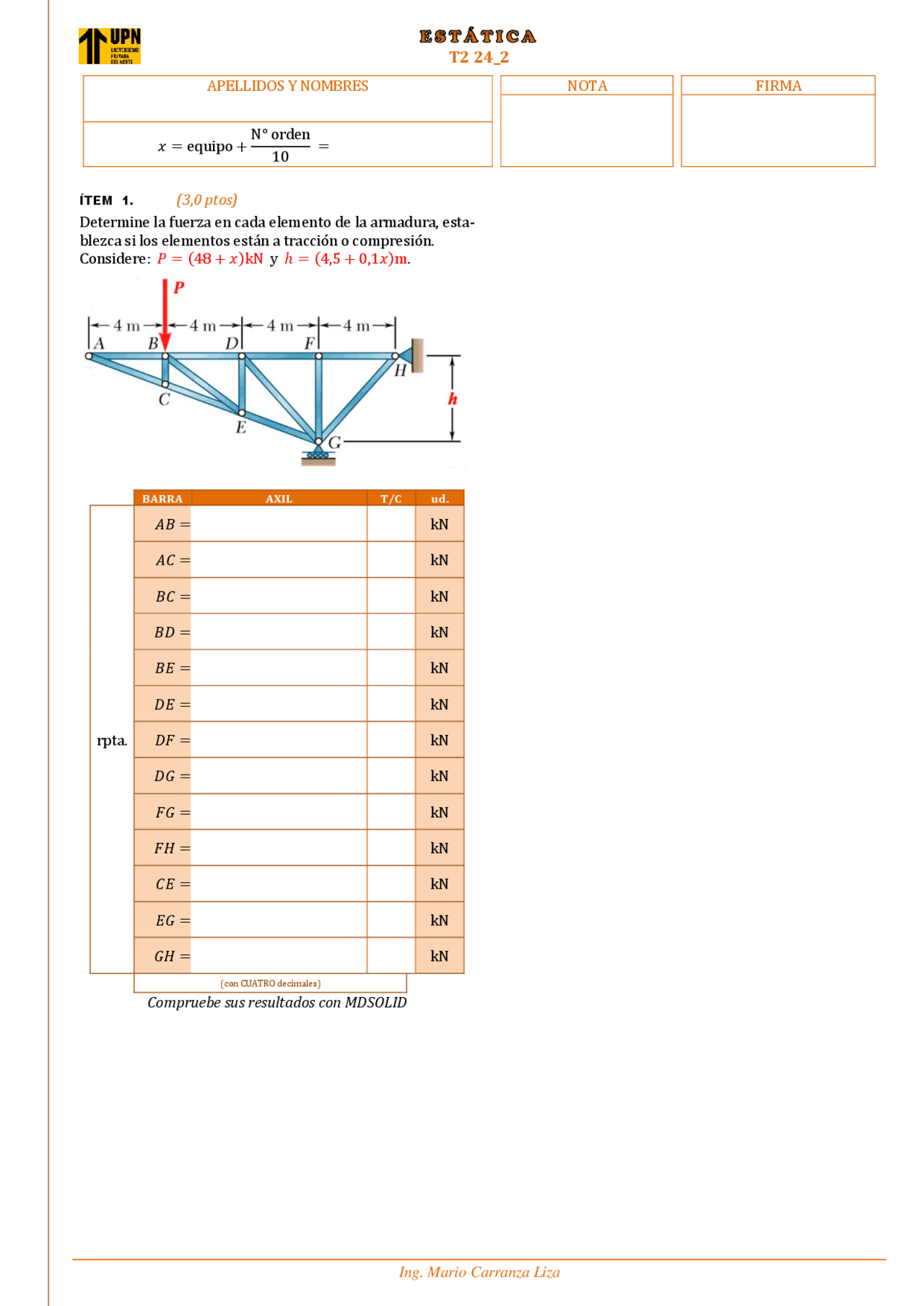

ÍTEM 1. (3,0 ptos)
Determine la fuerza en cada elemento de la armadura, esta-
blezca si los elementos están a tracción o compresión.
Considere: 𝑃 = (48 + 𝑥)kN y ℎ = (4,5 + 0,1𝑥)m.
Nudos _ 02
BARRA
AXIL
T/C
ud.
rpta.
𝐴𝐵 =
14,715
T
kN
𝐴𝐶 =
kN
𝐵𝐶 =
73,575
T
kN
𝐵𝐷 =
24,525
C
kN
𝐵𝐸 =
29,430
T
kN
𝐷𝐸 =
kN
𝐷𝐹 =
kN
𝐷𝐺 =
49,050
T
kN
𝐹𝐺 =
39,240
C
kN
𝐹𝐻 =
kN
𝐶𝐸 =
kN
𝐸𝐺 =
kN
𝐺𝐻 =
39,240
C
kN
(con CUATRO decimales)
Compruebe sus resultados con MDSOLID
