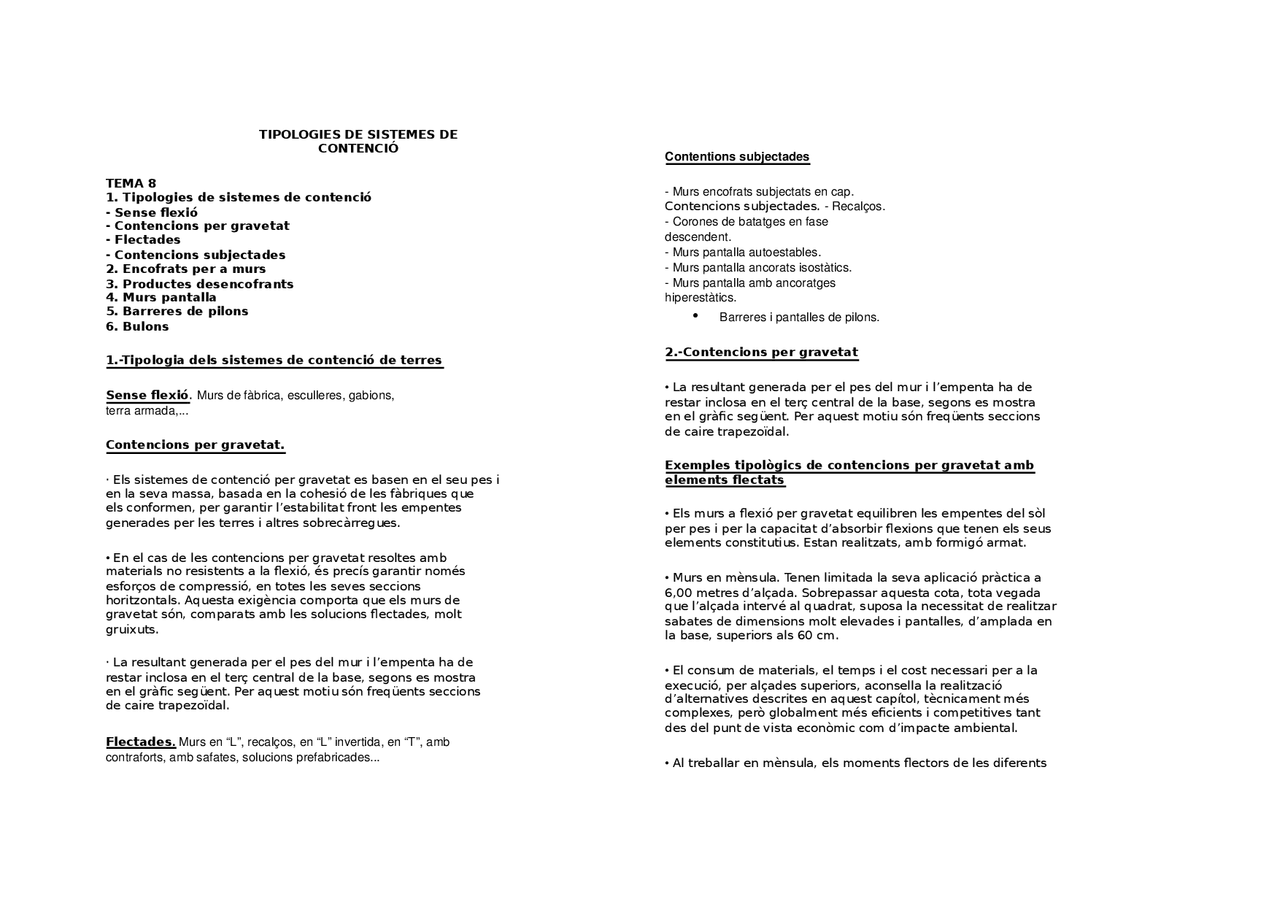

TIPOLOGIES DE SISTEMES DE
CONTENCIÓ
TEMA 8
1. Tipologies de sistemes de contenció
- Sense flexió
- Contencions per gravetat
- Flectades
- Contencions subjectades
2. Encofrats per a murs
3. Productes desencofrants
4. Murs pantalla
5. Barreres de pilons
6. Bulons
1.-Tipologia dels sistemes de contenció de terres
Sense flexió. Murs de fàbrica, esculleres, gabions,
terra armada,...
Contencions per gravetat.
· Els sistemes de contenció per gravetat es basen en el seu pes i
en la seva massa, basada en la cohesió de les fàbriques que
els conformen, per garantir l’estabilitat front les empentes
generades per les terres i altres sobrecàrregues.
• En el cas de les contencions per gravetat resoltes amb
materials no resistents a la flexió, és precís garantir només
esforços de compressió, en totes les seves seccions
horitzontals. Aquesta exigència comporta que els murs de
gravetat són, comparats amb les solucions flectades, molt
gruixuts.
· La resultant generada per el pes del mur i l’empenta ha de
restar inclosa en el terç central de la base, segons es mostra
en el gràfic següent. Per aquest motiu són freqüents seccions
de caire trapezoïdal.
Flectades. Murs en “L”, recalços, en “L” invertida, en “T”, amb
contraforts, amb safates, solucions prefabricades...
Contentions subjectades
- Murs encofrats subjectats en cap.
Contencions subjectades. - Recalços.
- Corones de batatges en fase
descendent.
- Murs pantalla autoestables.
- Murs pantalla ancorats isostàtics.
- Murs pantalla amb ancoratges
hiperestàtics.
•Barreres i pantalles de pilons.
2.-Contencions per gravetat
• La resultant generada per el pes del mur i l’empenta ha de
restar inclosa en el terç central de la base, segons es mostra
en el gràfic següent. Per aquest motiu són freqüents seccions
de caire trapezoïdal.
Exemples tipològics de contencions per gravetat amb
elements flectats
• Els murs a flexió per gravetat equilibren les empentes del sòl
per pes i per la capacitat d’absorbir flexions que tenen els seus
elements constitutius. Estan realitzats, amb formigó armat.
• Murs en mènsula. Tenen limitada la seva aplicació pràctica a
6,00 metres d’alçada. Sobrepassar aquesta cota, tota vegada
que l’alçada intervé al quadrat, suposa la necessitat de realitzar
sabates de dimensions molt elevades i pantalles, d’amplada en
la base, superiors als 60 cm.
• El consum de materials, el temps i el cost necessari per a la
execució, per alçades superiors, aconsella la realització
d’alternatives descrites en aquest capítol, tècnicament més
complexes, però globalment més eficients i competitives tant
des del punt de vista econòmic com d’impacte ambiental.
• Al treballar en mènsula, els moments flectors de les diferents
