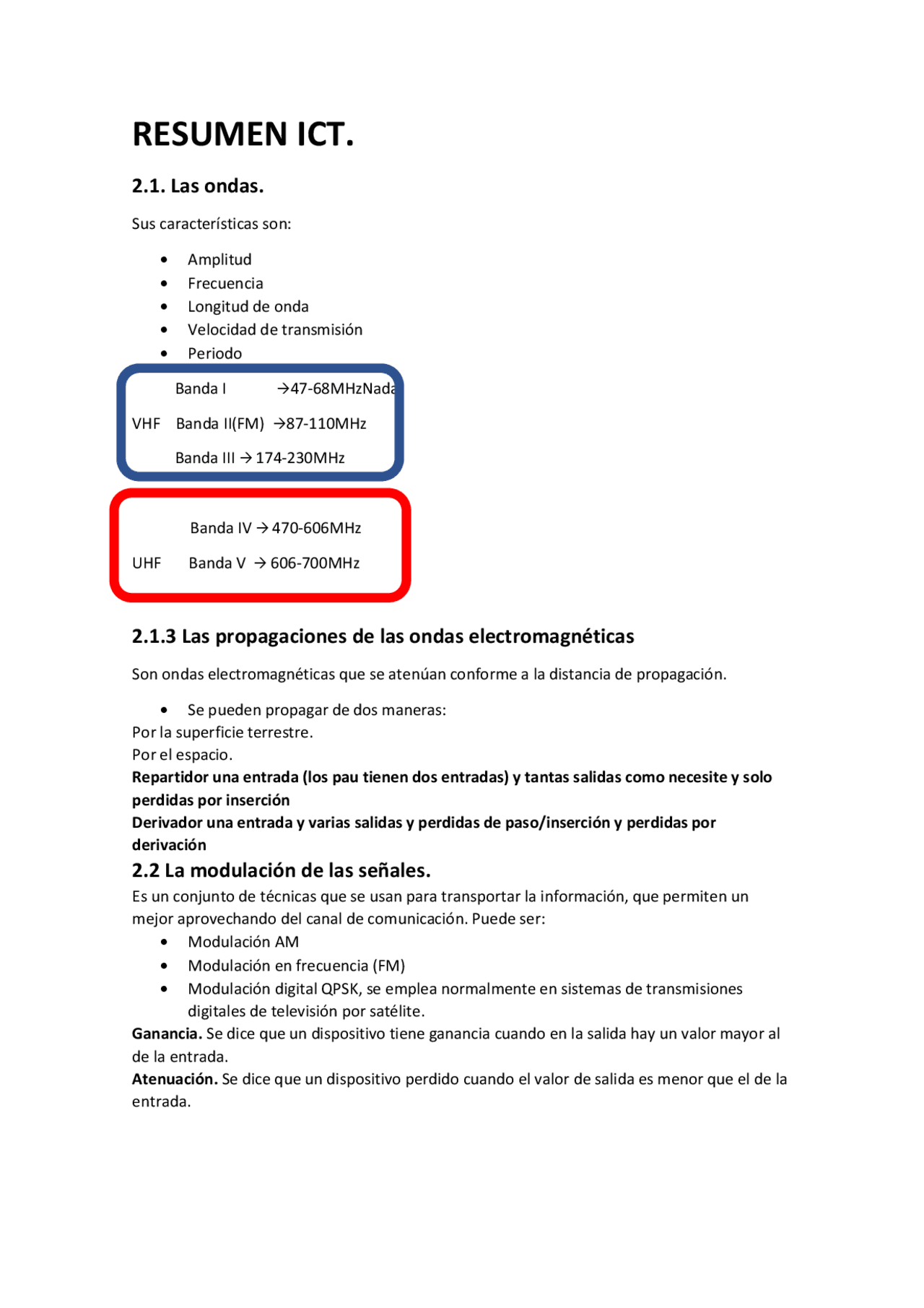

RESUMEN ICT.
2.1. Las ondas.
Sus características son:
- Amplitud
- Frecuencia
- Longitud de onda
- Velocidad de transmisión
- Periodo Banda I → 47 - 68MHzNada VHF Banda II(FM) → 87 - 110MHz Banda III → 174 - 230MHz Banda IV → 470 - 606MHz UHF Banda V → 606 - 700 MHz
2.1.3 Las propagaciones de las ondas electromagnéticas
Son ondas electromagnéticas que se atenúan conforme a la distancia de propagación.
- Se pueden propagar de dos maneras: Por la superficie terrestre. Por el espacio. Repartidor una entrada (los pau tienen dos entradas) y tantas salidas como necesite y solo perdidas por inserción Derivador una entrada y varias salidas y perdidas de paso/inserción y perdidas por derivación
2.2 La modulación de las señales.
Es un conjunto de técnicas que se usan para transportar la información, que permiten un mejor aprovechando del canal de comunicación. Puede ser:
- Modulación AM
- Modulación en frecuencia (FM)
- Modulación digital QPSK, se emplea normalmente en sistemas de transmisiones digitales de televisión por satélite. Ganancia. Se dice que un dispositivo tiene ganancia cuando en la salida hay un valor mayor al de la entrada. Atenuación. Se dice que un dispositivo perdido cuando el valor de salida es menor que el de la entrada.
2.6 La estructura de las instalaciones receptoras de TV-TERRESTRE. Y
satélite
Hay dos tipos:
- Instalaciones individuales no hace falte seguir la ICT
- Instalaciones colectivas. Se puede dividir en tres partes:
- Conjunto de elemento de captación de señales: son los elementos encargados de recibir señales de TV.
- Equipo de cabecera: son los elementos que reciben las señales del conjunto captador y las señales del conjunto captador y las preparaciones para su distribución por la red.
- Red: Distribuye las señales procedentes del equipo de cabecera hasta las tomas del usuario.
2.7 El sistema captador de señales.
Es el conjunto de elemento y dispositivos encargados de recibir las señales de R-TV procedentes de las emisoras terrestres.
2.7.1 Las antenas.
- Las características de la antena
- Ancho de banda. Es el margen de frecuencias sobre las que una antena puede trabajar
- Ganancia. Es la relación entre la tensión recibida y entregada por una antena
- Directividad. Es la capacidad de recibir la señal de una determinada dirección del espacio.
- Ancho de haz. Es el Angulo formado por los dos ejes imaginarios que unen el centro del diagrama donde la ganancia ha caído 3dB. El diagrama formado se llama lóbulo.
- Relación adelante/atrás. Es la relación entre la ganancia de la antena en la dirección máxima de rotulación y la ganancia de la antena en cualquier otra dirección.
- Impedancia. En las instalaciones de TV la impedancia utilizada es de 75 ohmios.
- ROE.
- Carga al viento. Nos indica la resistencia de la antena ante el viento.
- Parte de la antena (las antenas mas utilizadas son las Yogui):
- Dipolo. Es la parte que capta la señal y es la ``antena´´.
- Reflector. Sirve para evitar que entren señales no deseadas al dipolo por la parte posterior y mejor su relación D/A.
- Directores. Se colocan delante del dipolo, recogen la señal y la envían al dipolo. Cuanto mas director más ganancia y más directividad tiene la antena.
- Antena Yagi
- Antena Marconi
- Antena panel
- Antena logarítmico-periódicas
- Antena de interior
- Antenas helicoidales
Tipos de Amplificadores.
- Banda Ancha →Amplificadores interior Centrales amplificadoras
- Mono canales
- Centrales programables
- Amplificadores mono canales. Son dispositivos que amplifican un solo canal de TV.
- Central programable. Son amplificadores muy compactos. Consta de unos filtros programables y son configurables.
- Transmoduladores. Son dispositivos que toman un canal con una modulación y lo transforman en otro canal con una modulación distinta. - COFDM-PAL. Transforman un canal digital terrestre en uno analógico UFH o VHF. - COFDM-COFDM. Permite reeditar un canal y eliminar o sobrescribir servicios.
Mezcladores.
Están destinados a recibir diferentes señales de TV y mezclarlas.
Filtro Paso Banda.
Dejan pasar una banda de frecuencias comprendidas entre una frecuencia de corte inferior y una de corte superior. Las frecuencias de esta banda son atenuadas.
Atenuadores.
Son elementos que se encargan de producir un descenso o una atenuación de una señal.
- Atenuación fija
- Atenuación variable.
Repartidores.
Son dispositivos que reparten la señal de entrada entre las diferentes salidas. Tienen perdidas de paso.
Derivadores.
Son dispositivos que produce una o varias ramificaciones en una sola línea de distribución, a la vez que permiten el paso de la señal hacia la salida. Tienen perdidas de paso y por inserción.
PAU
Es un elemento que permite seleccionar uno de los dos cables de bajada de la red de dispersión. Se instala en el RTR. Dispone de dos entradas uno se coloca la salida y otra una carga de 75 ohmios SATELITE→ 950 - 2150MHz R-TV→ 470 - 790MHz
SATELITE. Haz ascendente. Son las señales enviadas desde una estación emisora terrestre al satélite a una frecuencia de 12,7 a 14 GHz Haz descendente. Son las señales enviadas desde el satélite a las parabólicas terrestres a una frecuencia de 10,7 a 12,756Hz.
Banda de frecuencia y polarización
Banda Fss baja. Va desde 10,7 a 11,75 GHz Banda Fss alta. Va desde 12,5 a 12,75 HHz.
- Polarización lineal. Que se utiliza Fss. Esta puede ser horizontal o vertical.
- Polarización circular. Se utiliza en DBs. Esta puede ser de giro a derechas o izquierdas.
El sistema captador de señales.
El sistema captador satélite recibe las señales de enlace descendente del satélite y obtiene la FIC ( 950 - 215 0) MHz Compuesto: antenas parabólicas y LNB
LNB
Es un conjunto de elementos que su misión es amplificar las señales recibidas de satélite y las convierte a FI con un valor de 950-2150MHz Características:
- Figura de ruido. Representa el ruido que se añade a la salida (0.6-1.1db)
- Frecuencia oscilador local. Es encargado de trabajar en una banda u otra según sea el canal (OL,10.6 –
- Ganancia. Es la diferencia entre el nivel de salida respecto al de entrada. LNB SIMPLES. Solo utilizan un aislador local OL 10.6GHz Banda alta OL 9.75GHz Banda baja LNB UNIVERSALES. Utilizan dos osciladores locales de 9.75 y 19.6GHz que son conmutados por tanto pueden trabajar en la frecuencia alta y frecuencia baja y de dbs y a su mismo puede llevar incorporado 13V o 18V para seleccionar la polaridad horizontal o vertical. 13V→ 10.7-11.7GHz HORIZONTAL 11.7-12.75GHz HORIZONTAL 18 → 10.7-11.7GHz VERTICAL 11.7-12.75GHz VERTICAL
