DISTRITO DE CERRO AZUL, PROVINCIA DE CAÑETE-LIMA”

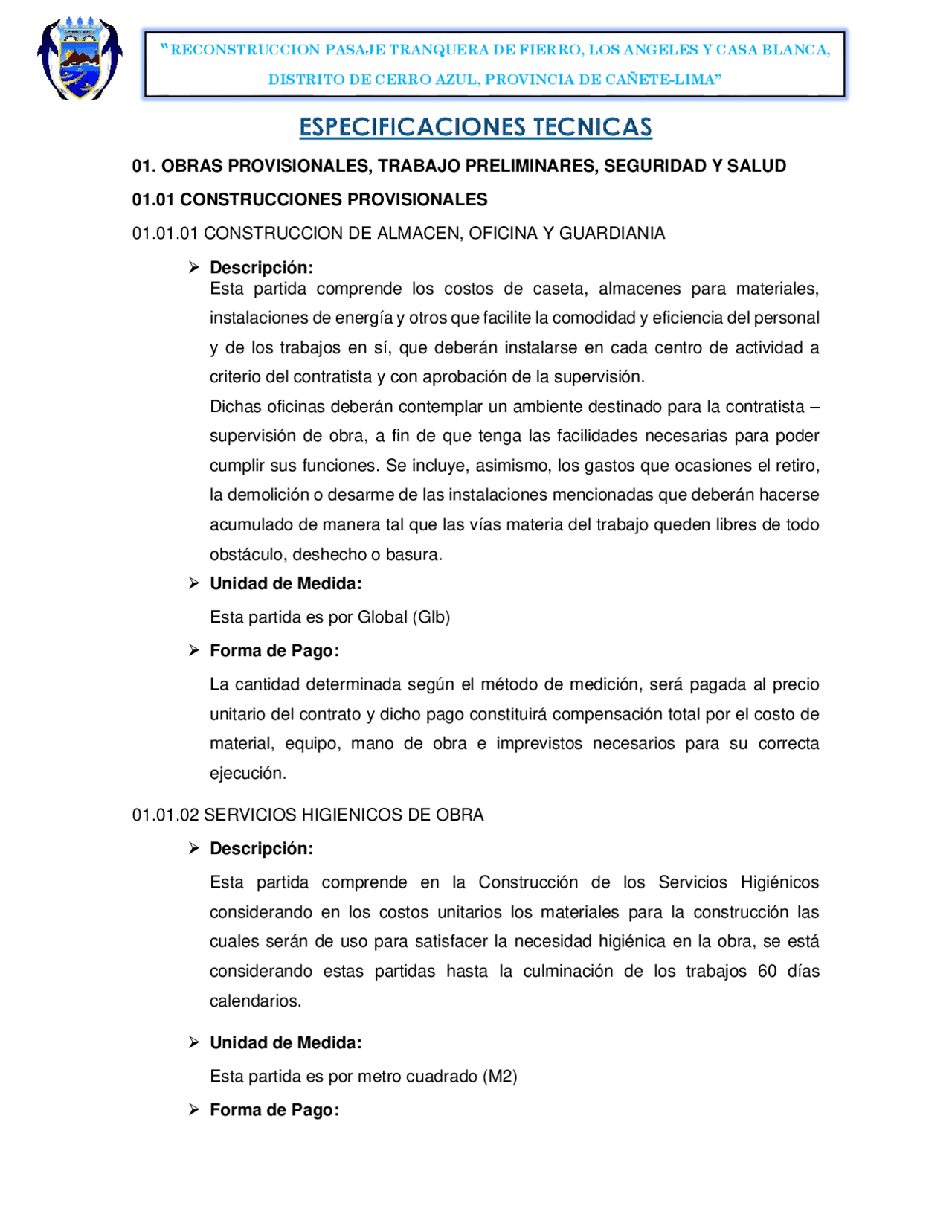

01. OBRAS PROVISIONALES, TRABAJO PRELIMINARES, SEGURIDAD Y SALUD 01.01 CONSTRUCCIONES PROVISIONALES 01.01.01 CONSTRUCCION DE ALMACEN, OFICINA Y GUARDIANIA ➢ Descripción: Esta partida comprende los costos de caseta, almacenes para materiales, instalaciones de energía y otros que facilite la comodidad y eficiencia del personal y de los trabajos en sí, que deberán instalarse en cada centro de actividad a criterio del contratista y con aprobación de la supervisión. Dichas oficinas deberán contemplar un ambiente destinado para la contratista – supervisión de obra, a fin de que tenga las facilidades necesarias para poder cumplir sus funciones. Se incluye, asimismo, los gastos que ocasiones el retiro, la demolición o desarme de las instalaciones mencionadas que deberán hacerse acumulado de manera tal que las vías materia del trabajo queden libres de todo obstáculo, deshecho o basura. ➢ Unidad de Medida: Esta partida es por Global (Glb) ➢ Forma de Pago: La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 01.01.02 SERVICIOS HIGIENICOS DE OBRA ➢ Descripción: Esta partida comprende en la Construcción de los Servicios Higiénicos considerando en los costos unitarios los materiales para la construcción las cuales serán de uso para satisfacer la necesidad higiénica en la obra, se está considerando estas partidas hasta la culminación de los trabajos 60 días calendarios. ➢ Unidad de Medida: Esta partida es por metro cuadrado (M2) ➢ Forma de Pago:
DISTRITO DE CERRO AZUL, PROVINCIA DE CAÑETE-LIMA” La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 01.01.03 CARTEL DE IDENTIFICACION DE LA OBRA DE 3.60 X 2.40 m ➢ Descripcion: El cartel de obra será de 3.60 m x 2.40 m y se fabricará de acuerdo a diseño. El cartel de obra será ubicado en un lugar visible de la avenida principal de modo que, a través de su lectura, cualquier persona pueda enterarse de la obra que se está ejecutando; la ubicación será previamente aprobada por el Ingeniero supervisor. ➢ Unidad de Medida: Esta partida es por unidad (und) ➢ Forma de Pago: La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 01.02 INSTALACIONES PROVISIONALES 01.02.01 INSTALACION PROVICIONAL DE AGUA ➢ Descripción: El Contratista dentro de esta partida, se ha provisionado El agua para la obra, por medio de la Construcción de una cisterna hasta el adecuado manejo del consumo del agua, por medios de accesorios que suministrara el agua hasta la culminación de la obra poniéndolos en contenedores de plástico trasparentes que reservaran el agua para la construcción. ➢ Unidad de Medida: Esta partida es por Global (Glb). ➢ Forma de Pago: La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de
DISTRITO DE CERRO AZUL, PROVINCIA DE CAÑETE-LIMA” La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 01.03.02 MOVILIZACION Y DESMOVILIZACION DE EQUIPO Y HERRAMIENTAS ➢ Descripción: Comprende el transporte hasta la obra de los equipos y herramientas necesarias para la ejecución de los trabajos, como también realizar la movilización de todo el material que fuera desmontado hacia un lugar donde se pueda acumular previa autorización del supervisor ➢ Unidad de Medida: Esta partida es por Global (Glb) ➢ Forma de Pago: La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 01.04 SEGURIDAD Y SALUD 01.04.01 ELABORACION, IMPLEMENTACION Y ADMINISTRACION DE PLAN DE SEGURIDAD Y SALUD EN EL TRABAJO ➢ Descripción: Esta partida consiste en el que el contratista implementará y realizará el plan de Seguridad y Salud en el trabajo, así mismo el plan de seguridad deberá recalcar los informes de seguridad, el profesional a cargo, las charlas a disponer como también las características del trabajo a realizar según la obra, aprobado por el residente y autorizado por la supervisión. ➢ Unidad de Medida: Esta partida es por Global (Glb) ➢ Forma de Pago: La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de
DISTRITO DE CERRO AZUL, PROVINCIA DE CAÑETE-LIMA” material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 01.04.02 EQUIPOS DE PROTECCION INDIVIDUAL ➢ Descripción: Comprende todos los equipos de protección individual (EPI) que deben ser utilizados por el personal de la obra, para estar protegidos de los peligros asociados a los trabajos que se realicen, de acuerdo a la Norma G.050 Seguridad durante la construcción, del Reglamento Nacional de Edificaciones. Entre ellos se debe considerar, sin llegar a ser una limitación: casco de seguridad, gafas de acuerdo al tipo de actividad, guantes de acuerdo al tipo de actividad (cuero, aislantes, etc.), botines/botas de acuerdo al tipo de actividad (con puntera de acero, dieléctricos, etc.), protectores de oído, respiradores, prendas de protección dieléctrica, chalecos refractivos, ropa especial de trabajo en caso se requiera, otros. ➢ Unidad de Medida: Esta partida es por unidad (und) ➢ Forma de Pago: La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 01.04.03 EQUIPOS DE PROTECCION COLECTIVA ➢ Descripción: Comprende todos los equipos de en protección Colectiva (EPC) que deben ser utilizados en el cual los equipos de protección serán los indicados en el ITEMS anterior, además esta partida consiste en Adiciona la protección para el profesional visitante, de obra y los mismo trabajadores (Capataz, Operario, Peón, Oficial y otros), en caso de emergencia. ➢ Unidad de Medida: Esta partida es por Global (Glb) ➢ Forma de Pago:
DISTRITO DE CERRO AZUL, PROVINCIA DE CAÑETE-LIMA” sean necesarios para orientar y mantener el tránsito de vehículos que circulen por esta zona y peatones. Previamente, con una anticipación no menor de 24 horas se coordinará con la entidad contratante, la ejecución de las obras y la aplicación del sistema de señalización y desvío de tránsito, si lo hubiera. Si fuera necesario, se utilizarán vías alternas, de lo contrario, el tránsito se efectuará por la sección donde no se realice ninguna labor. Adicionalmente a la comunicación a la autoridad local, también con una anticipación no inferior a 24 horas de la iniciación de los trabajos de zanjeo, se deberán señalizar las zonas afectadas comunicando a los propietarios ubicados en el recorrido de la trazo y a cualquier otro que se viera involucrado, el propósito del trabajo que se llevará a cabo por medio de volantes y reuniones, entre otros.
DISTRITO DE CERRO AZUL, PROVINCIA DE CAÑETE-LIMA” Cinta plástica de seguridad: Bajo esta partida se considera toda la mano de obra que incluye los beneficios sociales, materiales y equipo necesario para la colocación de la cinta de señalización de peligro, se ha incluido el dado de concreto de 20 x 20cm., los parantes de madera de 1 1/2” x 1 1/2” en el cual se fijará la cinta. ➢ Unidad de Medida: Esta partida es por Global (Glb). ➢ Forma de Pago: La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 01.04.05 CAPACITACION EN SEGURIDAD Y SALUD ➢ Descripción: Esta partida consiste en realizar las capacitaciones al personal obrero, siguiendo las lineaciones de acuerdo a la Norma G.050 Seguridad durante la construcción, del Reglamento Nacional de Edificaciones, el cual estas capacitaciones deberán ser plasmadas en el informe mensual o quincenal según presente el encargado de las charlas al residente de obra, además estas charlas deberán estar plasmadas en la elaboración, implementación y administración del plan de seguridad y salud en el trabajo. ➢ Unidad de Medida: Esta partida es por Global (Glb) ➢ Forma de Pago: La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 01.04.06 RECURSOS PARA RESPUESTAS ANTE EMERGENCIAS EN SEGURIDAD Y SALUD DURANTE EL TRABAJO ➢ Descripción:
DISTRITO DE CERRO AZUL, PROVINCIA DE CAÑETE-LIMA” material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 02.02 TRAZO, NIVELES Y REPLANTEO DURANTE EL PROCESO ➢ Descripción:
Durante la ejecución de estos trabajos, el encargado de la obra colocará
hitos como BM y NPT para señalar los ejes principales y secundarios, las
que mantendrá desde el emplantillado hasta finalizar la obra cuya
comprobación será permanente.
➢ Unidad de Medida: Esta partida es por metro cuadrado (M2) ➢ Forma de Pago: La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 02.0 3 DEMOLICION DE PUENTE EXISTENTE ➢ Descripción: Este trabajo consiste en la demolición del puente existente en la zona que indiquen los documentos del proyecto y la remoción. No incluye la carga, transporte, descarga y disposición final de los materiales provenientes de la demolición en las áreas indicadas en el Proyecto o aprobadas por el Supervisor. El Contratista antes de iniciar los trabajos, alcanzará a la Supervisión con la debida anticipación, un plan de trabajo para la demolición de estructuras, para su revisión y aprobación. ➢ Unidad de Medida: Esta partida es por metro cúbico (M3) ➢ Forma de Pago: La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de
DISTRITO DE CERRO AZUL, PROVINCIA DE CAÑETE-LIMA” material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 02.04 SUB ESTRUCTURA 02.04.01 MOVIMIENTO DE TIERRA 02.04.01.01 EXCAVACION DE ZANJA PARA ZAPATAS ➢ Descripción: Las excavaciones para la zanja para zapatas del puente serán del tamaño exacto al diseño de estas estructuras, se quitarán los moldes laterales cuando la compactación del terreno lo permita y no exista riesgo y peligro de derrumbes o de filtraciones de agua. Antes del procedimiento de vaciado, se deberá aprobar la excavación. En caso que al momento de excavar se encuentre la napa a poca profundidad, previa verificación del Ingeniero se debe considerar la impermeabilización de la cimentación con asfalto líquido, así como de ser necesario el bombeo de la napa Freática y en algunos casos un aditivo acelerante de la fragua del concreto si estuviese indicado en los planos y/o presupuesto. ➢ Unidad de Medida: Esta partida es por metro cúbico (M3) ➢ Forma de Pago: La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 02.04.01.0 2 RELLENO COMPACTADO CON MATERIAL PROPIO ➢ Descripción: Esta partida corresponde al trabajo de efectuar el relleno con material propio en la parte del cimiento que no lleva sobre cimiento y sobre el dado de concreto armado de la zapata; así se recuperará en todo el perímetro el nivel del terreno natural o nivel de terreno compactado.
Metodo de ejecución:
DISTRITO DE CERRO AZUL, PROVINCIA DE CAÑETE-LIMA” ➢ Descripción: Esta partida comprende la colocación de concreto para solado. El concreto deberá ser premezclado en cantidades solamente para su uso inmediato, no será permitido retemplar el concreto añadiéndole agua, ni por otros medios. Características de los materiales a usarse:
- Cemento Todo el cemento será de tipo Portland Tipo V de fabricación reciente y en buen estado.
- Agua El agua a ser usada en la preparación del concreto y otras partidas debe ser agua limpia, que no tenga soluciones químicas y otros agentes que puedan ser perjudiciales al fraguado, resistencia o durabilidad del concreto.
- Agregado fino Se entenderá por agregado fino, a la arena o piedra finamente triturada, de dimensiones reducidas y que pasan finamente triturada, y que pasan como mínimo el 95% por la malla N° 100. El módulo de fineza, no será menor de 2.3 ni mayor de 3.1; asimismo, éste no debe contener arcilla o material que pasa la malla N° 200 en porcentaje que exceda el 3% del peso, ni materiales perjudiciales.
- Agregado Grueso Deben ser gravas o piedras chancadas, denominándose así cuando éstos queden retenidos, como mínimo el 95% en la malla N° 04. El tamaño del agregado para los diferentes elementos. Cimentación = 2 Losas y muros de contención = ½ Este tipo de agregado también debe ser limpio de polvo, de materias orgánicas u otras sustancias dañinas al concreto. Almacenamiento de Materiales El cemento será almacenado en un lugar seco, aislado del suelo y protegido de la humedad de lluvias, apilado como máximo en 10 bols., se utilizará hasta 15 días después de su fecha de fabricación. Los agregados de diferentes granulometrías, serán almacenados separadamente, libres de alteración, en su
DISTRITO DE CERRO AZUL, PROVINCIA DE CAÑETE-LIMA” contenido de humedad, contenido de arcilla y/o materias orgánicas, libre de ser contaminado con residuos de otros materiales como plásticos, papel, madera u otros. Dosificación El ejecutor presentará a un laboratorio especializado las muestras de los agregados con las que trabajará en la ejecución total de la obra. Dicho laboratorio preparará el diseño de mezclas para cada una de las resistencias exigidas. Este diseño será respetado por el Ingeniero Inspector. El costo de este diseño estará incluido en los gastos generales. Mezclado Todo el concreto será preparado con mezcladoras mecánicas, éstas serán usadas en estricto acuerdo a su capacidad máxima y a las revoluciones por minuto especificadas por el fabricante, manteniéndose un tiempo de mezclado mínimo de 1 ½ minutos para tandas de 1.5 metros cúbicos o menos. El remezclado del concreto o materia que se ha endurecido, no será permitido. Transporte El concreto será transportado de la mezcladora a los puntos de vaciado tan rápidamente como sea posible y en forma tal, que se impida la segregación o pérdida de los ingredientes. Colocación Antes de vaciar el concreto, se eliminará todo material suelto y deshecho del espacio que va a ser ocupado por el concreto. El concreto deberá ser colocado lo más cerca posible a su ubicación final, para evitar doble manipuleo. El concreto deberá ser vaciado continuamente o en capas de tal espesor que ningún concreto sea vaciado sobre otros que haya endurecido suficientemente para dar lugar a la formación de juntas y planos débiles dentro de la sección. Si una sección no puede ser llenada continuamente, las juntas de construcción, se harán en los puntos marcados en los planos o bajo aprobación del Ingeniero Inspector. Compactación Se ejecutará empleando vibradores de inmersión u otra modalidad aprobada por la supervisión. Curado
DISTRITO DE CERRO AZUL, PROVINCIA DE CAÑETE-LIMA” serán calafateadas, a fin de impedir la fuga de la lechada de cemento, debiendo cubrirse con cintas de material adhesivo para evitar la formación de rebabas. Los encofrados serán convenientemente humedecidos antes de depositar el concreto y sus superficies interiores debidamente lubricadas para evitar la adherencia del mortero. Previamente, deberá verificarse la absoluta limpieza de los encofrados, debiendo extraerse cualquier elemento extraño que se encuentre dentro de los mismos. Antes de efectuar los vaciados de concreto, el Supervisor inspeccionará los encofrados con el fin de aprobarlos. El encofrado se construirá de modo tal, que facilite la labor de desencofrado sin producir daños a las superficies de concreto vaciadas. ➢ Unidad de Medida: Esta partida es por metro cuadrado (M2) ➢ Forma de Pago: La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 02.04.02.03 CONCRETO F´C=175 KG/CM2 PARA ESTRIBOS ➢ Descripción: Esta partida comprende la colocación de concreto premezclado de f’c= 175 kg/cm2, en estribos de acuerdo a las dimensiones establecidas en los planos El concreto deberá ser premezclado en cantidades solamente para su uso inmediato, no será permitido retemplar el concreto añadiéndole agua, ni por otros medios. Características de los materiales a usarse:
- Cemento Todo el cemento será de tipo Portland Tipo V de fabricación reciente y en buen estado.
- Agua El agua a ser usada en la preparación del concreto y otras partidas debe ser agua limpia, que no tenga soluciones químicas y otros agentes que
DISTRITO DE CERRO AZUL, PROVINCIA DE CAÑETE-LIMA” puedan ser perjudiciales al fraguado, resistencia o durabilidad del concreto.
- Agregado fino Se entenderá por agregado fino, a la arena o piedra finamente triturada, de dimensiones reducidas y que pasan finamente triturada, y que pasan como mínimo el 95% por la malla N° 100. El módulo de fineza, no será menor de 2.3 ni mayor de 3.1; asimismo, éste no debe contener arcilla o material que pasa la malla N° 200 en porcentaje que exceda el 3% del peso, ni materiales perjudiciales.
- Agregado Grueso Deben ser gravas o piedras chancadas, denominándose así cuando éstos queden retenidos, como mínimo el 95% en la malla N° 04. El tamaño del agregado para los diferentes elementos. Cimentación = 2 Losas y muros de contención = ½ Este tipo de agregado también debe ser limpio de polvo, de materias orgánicas u otras sustancias dañinas al concreto. Almacenamiento de Materiales El cemento será almacenado en un lugar seco, aislado del suelo y protegido de la humedad de lluvias, apilado como máximo en 10 bols., se utilizará hasta 15 días después de su fecha de fabricación. Los agregados de diferentes granulometrías, serán almacenados separadamente, libres de alteración, en su contenido de humedad, contenido de arcilla y/o materias orgánicas, libre de ser contaminado con residuos de otros materiales como plásticos, papel, madera u otros. Dosificación El ejecutor presentará a un laboratorio especializado las muestras de los agregados con las que trabajará en la ejecución total de la obra. Dicho laboratorio preparará el diseño de mezclas para cada una de las resistencias exigidas. Este diseño será respetado por el Ingeniero Inspector. El costo de este diseño estará incluido en los gastos generales. Mezclado Todo el concreto será preparado con mezcladoras mecánicas, éstas serán usadas en estricto acuerdo a su capacidad máxima y a las revoluciones por
DISTRITO DE CERRO AZUL, PROVINCIA DE CAÑETE-LIMA” Cuando el concreto es preparado con cemento de alta resistencia inicial, este período de tiempo, puede reducirse a tres días. Se tomará las precauciones pertinentes para reducir la temperatura del concreto y la evaporación del agua, dando atención adecuada a los ingredientes y a los métodos de elaboración, manipuleo, colocación, protección y curado. ➢ Unidad de Medida: Esta partida es por metro cuadrado (M2) ➢ Forma de Pago: La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 02.05 SUPER ESTRUCTURA 02.05.01 LOSA 02.05.01.01 ENCOFRADO Y DESENCOFRADO PARA LOSA ➢ Descripción: Esta sección comprende el suministro, ejecución y colocación de las formas de madera necesarias para el vaciado del concreto en losas. Salvo que se especifiquen de otro modo, para los encofrados se emplearán madera para encofrado (madera tornillo) que cumpla con las medidas y características de estándar que permita obtener una superficie uniforme y libres de imperfecciones establecidos en los planos para cada elemento a construir. Los encofrados serán diseñados y construidos en tal forma que resistan plenamente, sin deformarse, el empuje del concreto al momento del llenado. Al efectuarse el diseño de los encofrados, deberá considerarse el concreto como material líquido, con un peso de 2,400 Kg. f / m3, debiendo considerarse para el diseño de los encofrados, un coeficiente aumentativo de impacto, igual al 50% del empuje del material que éstos deban recibir. El Constructor deberá proporcionar planos de detalle de todos los encofrados al Ingeniero supervisor, para su aprobación.
DISTRITO DE CERRO AZUL, PROVINCIA DE CAÑETE-LIMA” Los encofrados deberán ser constituidos de acuerdo a las líneas de estructura y apuntalados sólidamente para que conserven su rigidez. Las juntas de unión serán calafateadas, a fin de impedir la fuga de la lechada de cemento, debiendo cubrirse con cintas de material adhesivo para evitar la formación de rebabas. Los encofrados serán convenientemente humedecidos antes de depositar el concreto y sus superficies interiores debidamente lubricadas para evitar la adherencia del mortero. Previamente, deberá verificarse la absoluta limpieza de los encofrados, debiendo extraerse cualquier elemento extraño que se encuentre dentro de los mismos. Antes de efectuar los vaciados de concreto, el Supervisor inspeccionará los encofrados con el fin de aprobarlos. El encofrado se construirá de modo tal, que facilite la labor de desencofrado sin producir daños a las superficies de concreto vaciadas. ➢ Unidad de Medida: Esta partida es por metro cuadrado (M2) ➢ Forma de Pago: La cantidad determinada según el método de medición, será pagada al precio unitario del contrato y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para su correcta ejecución. 02.0 5 .01.0 2 MONTAJE DE FALSO PUENTE ➢ Descripción: El falso puente comprende la construcción de una estructura temporal para soportar las formas de la estructura de los pontones y alcantarillas tipo losa que han de ser llenados con concreto, mientras éste no obtenga la capacidad autoportante necesaria y la Habilitación de una plataforma para el apoyo del falso puente y las estructuras de drenaje temporal. Esta estructura será diseñada para proporcionar la rigidez y resistencia suficientes para soportar con seguridad todas las cargas impuestas y producir en la estructura final la geometría y las formas indicadas en los planos sin que se produzcan deformaciones ni asentamientos.
