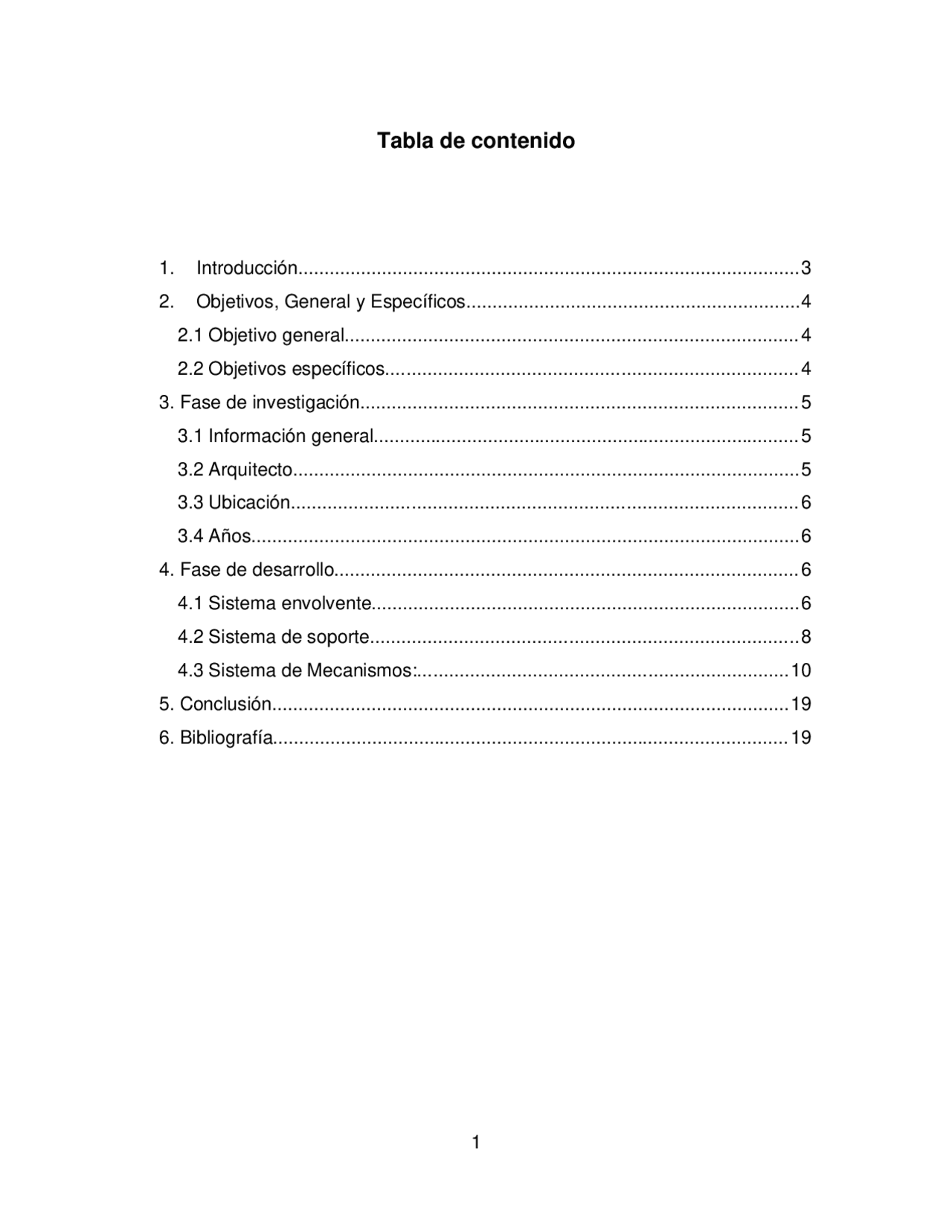

Tabla de contenido
- Introducción................................................................................................
- Objetivos, General y Específicos................................................................
- 2.1 Objetivo general.......................................................................................
- 2.2 Objetivos específicos...............................................................................
- Fase de investigación....................................................................................
- 3.1 Información general..................................................................................
- 3.2 Arquitecto.................................................................................................
- 3.3 Ubicación.................................................................................................
- 3.4 Años.........................................................................................................
- Fase de desarrollo.........................................................................................
- 4.1 Sistema envolvente..................................................................................
- 4.2 Sistema de soporte..................................................................................
- 4.3 Sistema de Mecanismos:.......................................................................
- Conclusión...................................................................................................
- Bibliografía...................................................................................................
1. Introducción
Las Termas de Vals constituyen una de las obras más representativas de la arquitectura contemporánea por la manera en que se integra la arquitectura, el paisaje y la experiencia sensorial en un sistema coherente. La construcción se ubica en el pequeño poblado de Vals, en el cantón de los Girasoles Suiza sobre una ladera alpina donde emergen aguas termales naturales que han sido históricamente reconocidas por sus propiedades terapéuticas. Este proyecto fue diseñado por el arquitecto Peter Zumthor e inaugurado en 1996 como ampliación y renovación del complejo hotelero que había antes. El edificio no se construyo como un objeto autónomo sobre el suelo, sino que parece ser parte de la montaña, esta parcialmente enterrado y cubierto por una cubierta vegetal (Figura 1). Figura 1: Modelo 3d termas de vals Su función principal es albergar un spa y hotel. Sin embargo, su propósito va más allá de lo funcional y es brindar una experiencia sensorial y espacial por los 15 bloques de Piedra (monolitos) que dan la sensación de estar en una cueva. El edificio se divide en 2 pisos, en la planta superior se encuentra la recepción, los baños y piscinas (Figura 2) ; en la planta inferior esta que es el sótano este toda la parte técnica del edificio como maquinaria y procesos de filtrado, aunque también hay unas salas para masajes y terapias (Figura 3).
- Identificar las características generales y conceptuales del proyecto.
- Analizar los sistemas de envolvente, soporte, mecanismos y particiones.
3. Fase de investigación....................................................................................
3.1 Información general..................................................................................
Las Termas de Vals son un complejo termal ubicado en Vals, Suiza, inaugurado en 1996. El edificio se integra al paisaje mediante una arquitectura parcialmente enterrada que establece una relación directa con la montaña (Figura 4). Figura 4: Cubierta de las Termas
3.2 Arquitecto.................................................................................................
El proyecto fue diseñado por el arquitecto suizo Peter Zumthor (Figura 5) , reconocido por una arquitectura centrada en la experiencia sensorial, la materialidad y la atmósfera. En 2009 recibió el Premio Pritzker.
Figura 5: Peter Zumthor
3.3 Ubicación.................................................................................................
Vals, Suiza. Implantado en una ladera alpina y conectado directamente con el paisaje natural del valle (Figura 6).
estratos naturales de la roca (Figura 8). Los ventanales, de distintas dimensiones, producen experiencias espaciales diversas, desde espacios más cerrados y contenidos hasta aperturas que enmarcan vistas específicas. El acabado exterior se ejecutó simultáneamente con los núcleos estructurales para evitar la fractura de la piedra debido a las deformaciones del hormigón, logrando así un sistema monolítico en el que estructura y cerramiento trabajan de manera conjunta. La envolvente superior se resuelve mediante una cubierta vegetal que continúa visualmente el terreno natural, compuesta por una losa de hormigón sobre la cual se disponen capas de tierra y vegetación que aseguran aislamiento térmico y protección climática. Esta cubierta se interrumpe únicamente por franjas de vidrio esmerilado que corresponden a las juntas constructivas entre las losas, permitiendo la dilatación del sistema estructural, evitando filtraciones y generando un ingreso de luz controlado que dibuja líneas luminosas en los plafones interiores y refuerza la atmósfera de penumbra. Las losas se colocan en voladizo y se apoyan directamente sobre los muros portantes, lo que permite que los espacios interiores sin relación directa con las fachadas reciban una iluminación natural mínima. La envolvente inferior se define por el contacto directo con el terreno, actuando como una envolvente activa que protege térmicamente el interior y refuerza la sensación de masa, complementada por una capa adicional de hormigón detrás de la cuarcita que garantiza muros amplios, continuos y altamente resistentes (Figura 9).
Figura 9: Representación tridimensional de la envolvente de las Termas de Vals. Imagen generada mediante inteligencia artificial (Google Gemini) a partir de descripciones técnicas de la obra de Peter Zumthor, 2026.
4.2 Sistema de soporte..................................................................................
El sistema de soporte del edificio se basa en quince bloques rectangulares de piedra que conforman la estructura principal, con dimensiones aproximadas de tres a cinco metros de ancho y seis a ocho metros de longitud (Figura 10). No se trata de un sistema de columnas, sino de un sistema murario que trabaja por masa, continuidad y peso propio. Cada bloque se configura como un módulo en forma de L invertida, donde la parte vertical funciona como muro portante y la parte horizontal sostiene las losas superiores, permitiendo la transmisión directa de las cargas hacia el suelo incluso en las zonas en voladizo. La placa superior de hormigón se estabiliza mediante cables metálicos que colaboran con la estructura muraría sin alterar la lectura monolítica del conjunto. Los muros portantes están formados por bloques tridimensionales de cuarcita de Vals combinados con hormigón armado, generando un sistema homogéneo y resistente en el que no existe separación entre estructura y acabado. El edificio se desarrolla como una cueva geométrica excavada en la ladera y, en los puntos donde emerge del terreno, esta caverna se transforma en fachada de piedra, manteniendo la continuidad material y estructural. La repetición de las líneas horizontales de la cuarcita unifica el conjunto y permite que, pese a la diversidad
silenciosa, casi invisible, reforzando la atmósfera de recogimiento, peso, permanencia y contacto con la materia. 4.3.1 Sistema de Ventilación y calefacción El sistema está diseñado para el clima alpino seco por lo que debido al aire exterior frío de montaña solo se requirió la mitad del caudal que sería normal en el valle suizo. La ventilación es de tipo “ Quelllüftung” (ventilación por desplazamiento): el aire fresco se introduce a baja velocidad en las zonas ocupadas, desplazando el aire viciado hacia arriba. Para esto se instalaron rejillas lineales de bronce empotradas en las ventanas de los muros que actúan como espacios para tomas de aire fresco. El aire fresco circula entre las salas y sale por aberturas altas (Figura 12). El sistema de calefacción se maneja por medio del calor que aporta el agua caliente del termal directamente pero además hay tubos en espiral distribuidos bajo el piso, en partes de las paredes y hasta dentro de ciertos “mobiliarios” de piedra (como los “piedras sudoríferas” o bancos de sauna). Es decir, la caldera/circuito de agua caliente alimenta radiadores empotrados en el suelo y muros, calentando eficientemente el ambiente húmedo. Gracias a esto y al uso de la masa de piedra, se logra una climatización estable sin conductos de aire vistosos (Figura 13). Figura 12: Diagrama del sistema de climatización por desplazamiento (Quelllüftung) y calefacción radiante en las Termas de Vals. Imagen generada mediante inteligencia artificial (Google Gemini) a partir de especificaciones sobre el uso de rejillas de bronce,
serpentines de calefacción bajo piedra y flujo de aire en el clima alpino de la obra de Peter Zumthor, 2026. Figura 13: Distribución de calor planta superior 4.3.2 Sistema de iluminación La iluminación natural es un elemento clave del diseño. Solo existen estrechas rendijas (6-8 cm) en la cubierta que permiten el ingreso de luz. Estas rendijas, alineadas con las láminas de piedra del techo (Figura 14) , filtran rayos de sol controlados, creando contrastes de luz y sombra en las piscinas y muros. De día, la única luz proviene de esos delgados orificios, lo que da sensación de “cueva iluminada”. La piedra oscura refleja muy poco la luz, de modo que las zonas abiertas hacia el exterior (pasillos de circulación) reciben más iluminación difusa. Además, cada piscina cuenta con iluminación artificial sumergida (Figura 15). Figura 14: Esquema juntas del techo
Figura 16: Sistema eléctrico en las Termas de Vals. Imagen generada con IA (Google Gemini), 2026. 4.3.4 Sistema de acueducto El agua termal proviene directamente de una fuente natural llamada St. Petersquelle, ubicada tras el edificio. Es un manantial de agua mineral natural a ~30 °C que aflora a unos 10–15 m de profundidad. El complejo utiliza aproximadamente 350 litros por minuto de esa agua caliente. Esta agua es captada por medio de tuberías subterráneas y la distribuye por gravedad o bombeo continuo a las cisternas de acumulación en la planta técnica. En la planta inferior hay un depósito de agua termal donde se almacena temporalmente el agua del manantial. Desde ese depósito se distribuye el agua a las diferentes piscinas: la principal, piscinas de temperaturas especiales, sauna de vapor, etc. Esta agua no es tratada químicamente pero si se le hace un filtrado básico. Los materiales de los conductos principales son tuberías de acero inoxidable y hormigón vitrificado asistentes al agua caliente y a la corrosión. Los grifos están hechos de bronce inoxidable (Figura 18).
Figura 17: Planta de sótano (tratamiento) Figura 16: Sistema acueducto en las Termas de Vals. Imagen generada con IA (Google Gemini), 2026. 4.3.5 Sistema de alcantarillado El sistema de aguas residuales (alcantarillado) gestiona tanto las aguas grises (lavabos, duchas, fregaderos) como el desagüe de las piscinas. Toda el agua
Figura 20: Sistema acueducto en las Termas de Vals. Imagen generada con IA (Google Gemini), 2026. 4.4 Sistema de particiones En las termas de vals no existen particiones “ligeras” o añadidas (tabiques de yeso, paneles, etc.), sino como un sistema masivo y continuo. Los muros interiores definen el espacio, soportan cargas, alojan instalaciones y construyen la atmósfera, todo a la vez. Pues esto es como está pensada la idea central del proyecto: como una masa excavada, una cueva de piedra habitada por el agua. El interior se organiza mediante grandes muros-bloques macizos que separan funciones, dirigen recorridos y controlan luz, sonido, temperatura y percepción (Figura 21).
Figura 21: Sistema particiones en las Termas de Vals. Imagen generada con IA (Google Gemini), 2026. 4.4.1 Muros-bloque principales (particiones dominantes) Son el sistema fundamental de la partición interior. Conforman la separación entre salas, piscinas, corredores y espacios de transición. Son muros gruesos, pesados y continuos, que ayudan a transmitir la sensación de estar dentro de la montaña; están hechos de un hormigón armado macizo con un espesor aproximado de 30-50 cm dependiendo de la carga, piedra cortada en lajas horizontales (≈ 31, 47 y 63 mm) colocadas en capas superpuestas (Figura 22). 4.4.2 Muros interiores de los bloques (particiones funcionales) Dentro de cada bloque hay subparticiones (no son espacios completamente cerrados), que dan espacio a salas internas más pequeñas como baños, duchas y grutas para crear separaciones más íntimas. Estos muros están compuestos por hormigón armado a veces pigmentado o pulido o devastado según el efecto buscado.
Figura 22: Planta superior Figura 23: Planta inferior (sótano)
5. Conclusión...................................................................................................
Las Termas de Vals muestran cómo cada sistema constructivo —envolvente, soporte, particiones y mecanismos— se integra para generar un espacio unificado y sensible. La arquitectura no solo cumple funciones técnicas, sino que construye atmósferas de silencio, permanencia y recogimiento a través de la materialidad, la luz y la organización espacial. Cada elemento, desde la masa de piedra hasta los sistemas de climatización y agua, contribuye a la experiencia sensorial del usuario, demostrando que la técnica discreta puede ser profundamente significativa. En conjunto, el proyecto evidencia que la arquitectura es tanto la forma que percibimos como la vivencia que produce.
6. Bibliografía...................................................................................................
- https://www.behance.net/gallery/33923126/Analisis-Arquitectonico-Peter- Zumthor
- (Tur Lebrón, 2018)
- es.slideshare.net/
- de.wikipedia.org/wiki/Therme_Vals#:~:text=durch%20Treppen%20zug %C3%A4ngliche%2C%2032%C2%A0%C2%B0C%20warme,Das
- www.archdaily.com
