Secuencia de Conductores para Bodega de Azúcar: Ejercicios y Diagramas, Ejercicios de Controladores Lógicos Programables

Universidad Veracruzana (UV) - Veracruz Controladores Lógicos Programables

Una secuencia de conductores para una bodega de azúcar, incluyendo diagramas y ejercicios prácticos. Se exploran los diferentes componentes del sistema, como el paro de emergencia, el arranque automático, los conductores fijos y el detector de metales. El documento proporciona una base para comprender la lógica de control y la secuencia de operación de un sistema de transporte de azúcar.

Tipo: Ejercicios

2024/2025

Subido el 05/04/2025

heriberto-hernandez-5 🇲🇽

2 documentos

1 / 17

Esta página no es visible en la vista previa

¡No te pierdas las partes importantes!

Autor: Ing. Heriberto Hernadez Valencia

Comprobado:

Fecha de creación/modificación:2/09/22 7:17/11/10/22 8:30

Proyecto: SECUENCIA CONDUCTORES

Instalación:

archivo: SECUENCIA DE BODEGA.lld

Cliente:

Nº diagrama:

Página: 1 / 17

I1

Q1

PARO DE EMERGENCIA PARO DE EMERGENCIA

I2

ARRANQUE AUTOMATICO Q2

ARRANQUE AUTOMATICO

ARRANCA EL CONDUCTOR

FIJO 7 Y SE INICIA LA SECUENCIA DE ARRANQUE

Q2

ARRANQUE AUTOMATICO

I3

CONFIRMACION FIJO 7

M1

CONFIRMACION FIJO 7

M1

CONFIRMACION FIJO 7

Trg

T

T001

Rem = off

02:00s+

M1

CONFIRMACION FIJO 7

T001

RETARDO PARA EL FIJO 6

Q3

CONDUCTOR FIJO 6

Q1

PARO DE EMERGENCIA

I1

PARO DE EMERGENCIA

I4

CONFIRMACION FIJO 6

M2

CONFIRMACION FIJO 6

Trg

T

T002

Rem = off

02:00s+

RETARDO PARA EL FIJO 5

ARRANQUE AUTOMATICO

CONDUCTORES FIJOS DE BODEGA DE AZUCAR

Q2

ARRANQUE AUTOMATICO

Descubre Ejercicios de Controladores Lógicos Programables Universidad Veracruzana (UV) - Veracruz

Documentos relacionados

plan_seguridad bodega

(1)

Interpretación de Gráficos Cartesianos: Bolsa de Azúcar, Tenis y Funciones

PRODUCTOS ANCLA DE ALMACÉN

control de cilindros de doble efecto

ejercicios para el control de pistones de doble efecto

estampadora en m3soft

CONDUCTORES ELÉCTRICOS. INSTALACIONES ELÉCTRICAS. CONDUCTORES ELÉCTRICOS.

Ejercicio de Análisis de Datos: Secuencia de Letras y Números

Circuitos Simples: Conductores y No Conductores

(1)

RESUMEN SOBRE AZUCAR

Lógica Proposicional: Ejercicios y Ejemplos

actividad 2 materia 1

Vista previa parcial del texto

¡Descarga Secuencia de Conductores para Bodega de Azúcar: Ejercicios y Diagramas y más Ejercicios en PDF de Controladores Lógicos Programables solo en Docsity!

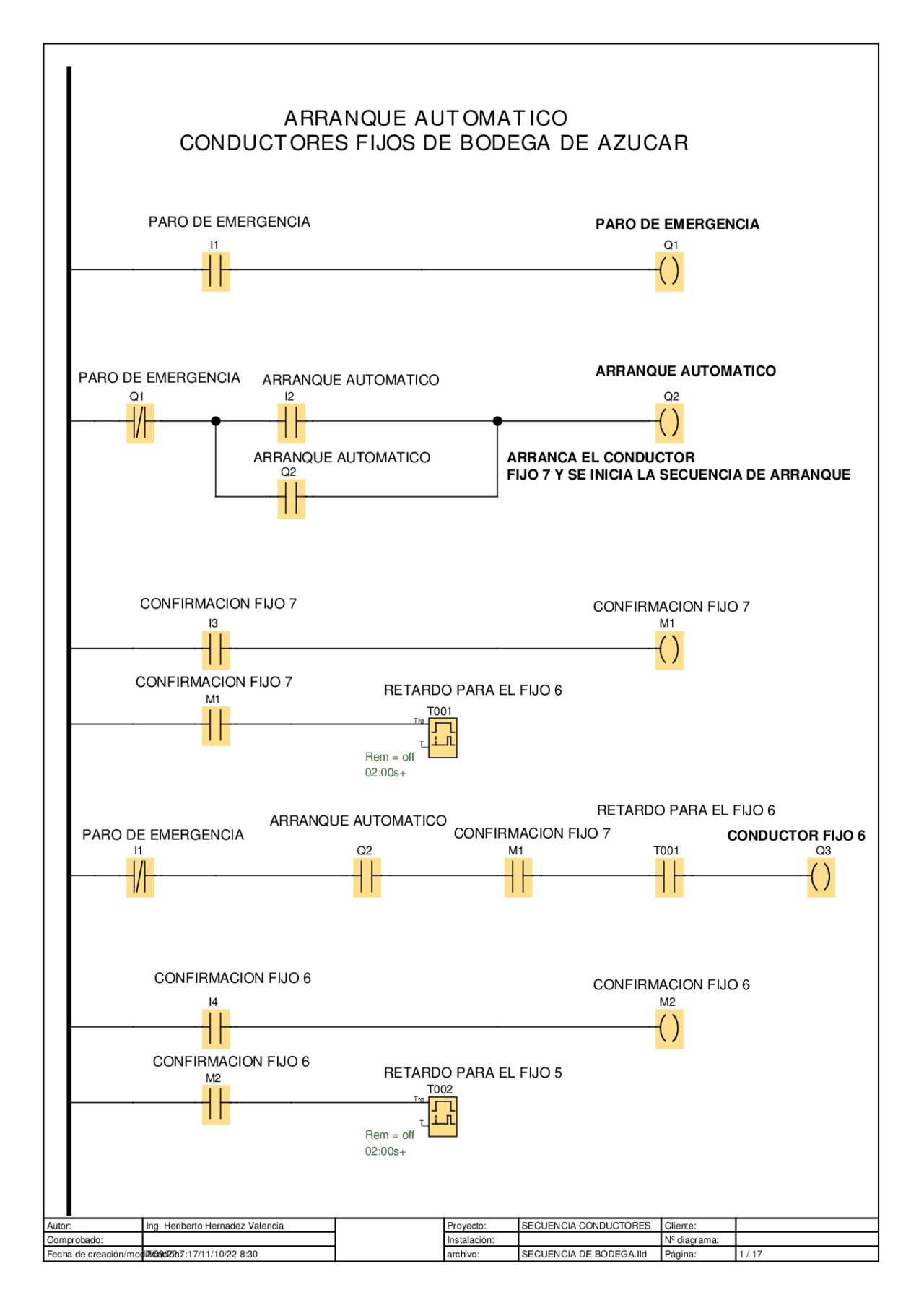

Autor: Ing. Heriberto Hernadez Valencia Comprobado: Proyecto: SECUENCIA CONDUCTORES Instalación: Cliente: Nº diagrama: I1 Q
