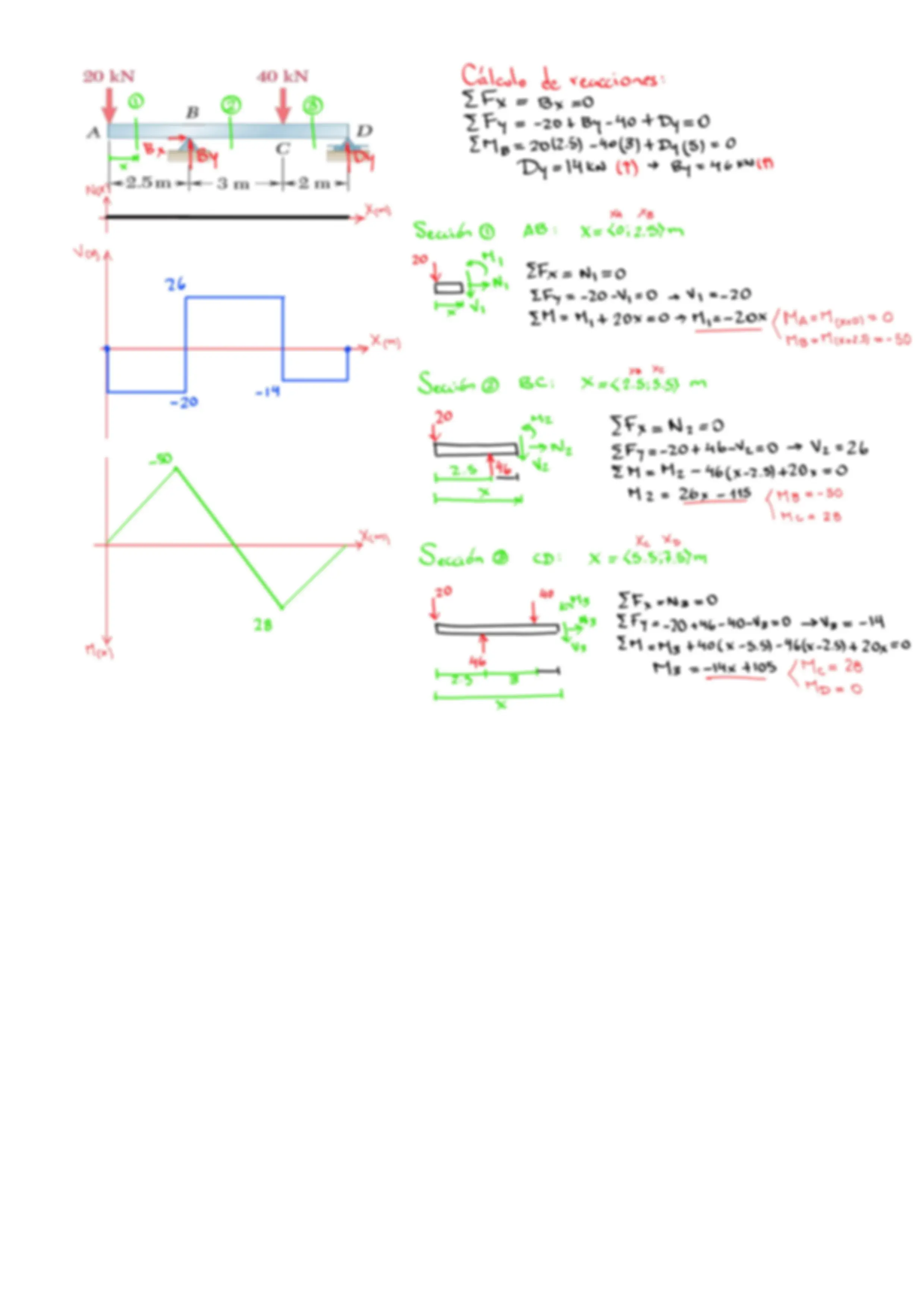

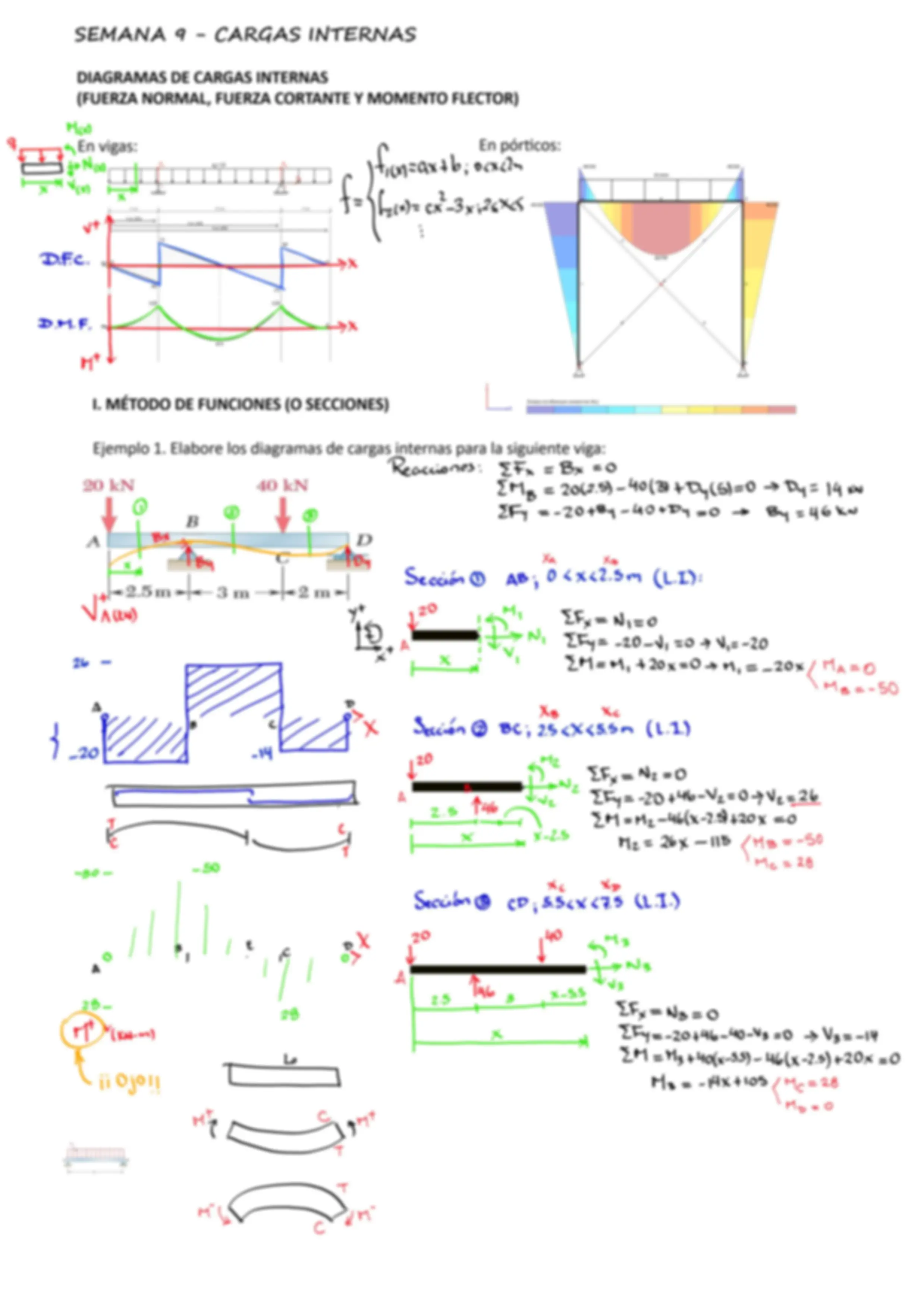

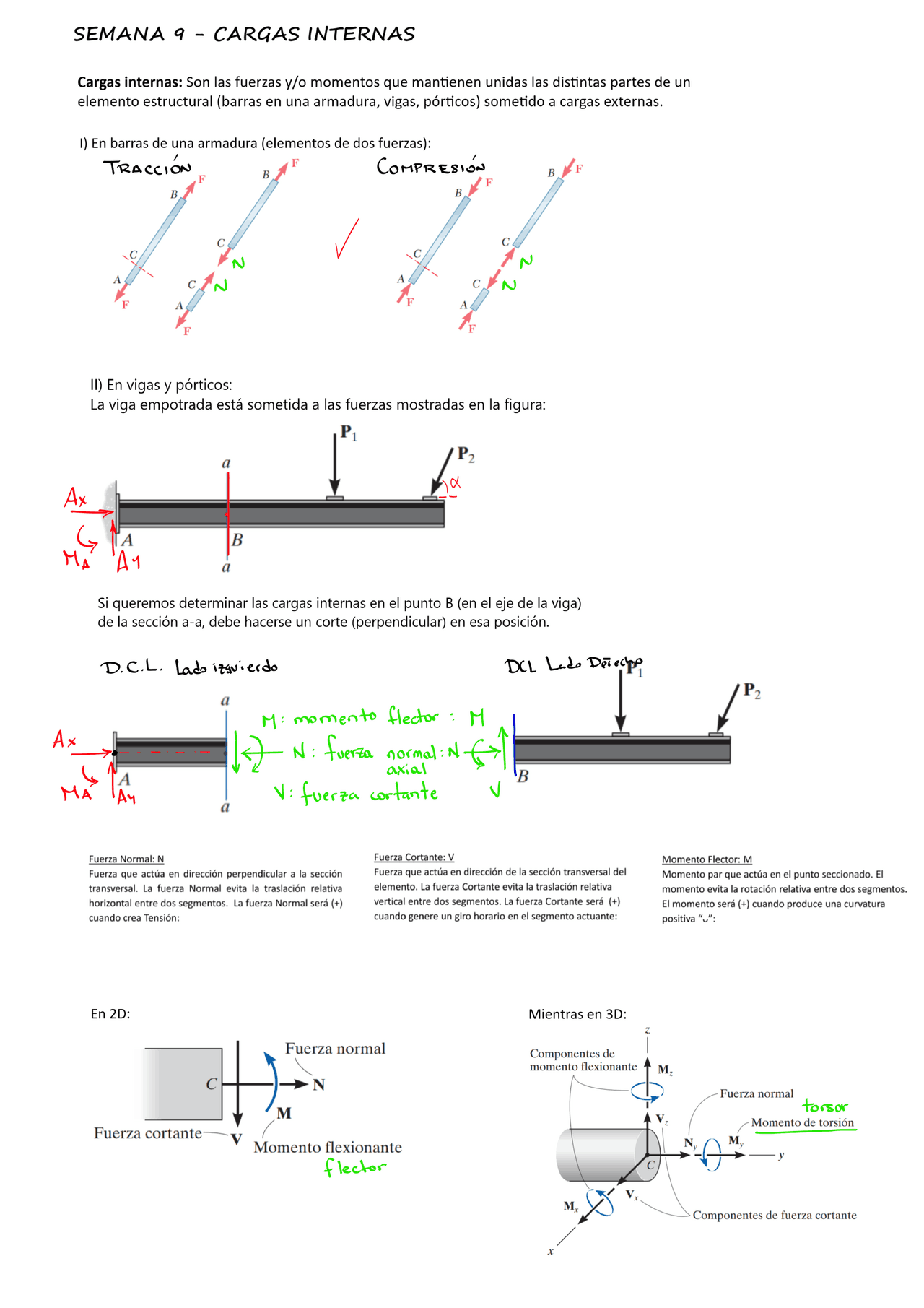

SEMANA 4 - CARGAS INTERNAS Cargas internas: Son las fuerzas y/o momentos que mantienen unidas las distintas partes de un elemento estructural (barras en una armadura, vigas, pórticos) sometido a cargas externas. 1) En barras de una armadura (elementos de dos fuerzas): / “RAccIioN . E II) En vigas y pórticos: Compresion B Ar La viga empotrada está sometida a las fuerzas mostradas en la figura: Ma Ar a Pp; Si queremos determinar las cargas internas en el punto B (en el eje de la viga) de la sección a-a, debe hacerse un corte (perpendicular) en esa posición. D.C.L. lodo t4u + esrdo Fuerza Normal: N Fuerza que actúa en dirección perpendicular a la sección transversal. La fuerza Normal evita la traslación relativa horizontal entre dos segmentos. La fuerza Normal será (+) cuando crea Tensión: En 2D: Fuerza normal No C —» N M Fuerza cortante — V ( Momento flexionante Llechor Dia 1.4 Dei «pe NV: Luerza cortante y Fuerza Cortante: V Fuerza que actúa en dirección de la sección transversal del elemento. La fuerza Cortante evita la traslación relativa vertical entre dos segmentos. La fuerza Cortante será (+) cuando genere un giro horario en el segmento actuante: Momento Flector: M Momento par que actúa en el punto seccionado. El momento evita la rotación relativa entre dos segmentos. El momento será (+) cuando produce una curvatura positiva “,”: Mientras en 3D: Z Componentes de | momento flexionante FX m Fuerza normal dorsor Y Momento de torsión —— a OS Componentes de fuerza cortante
