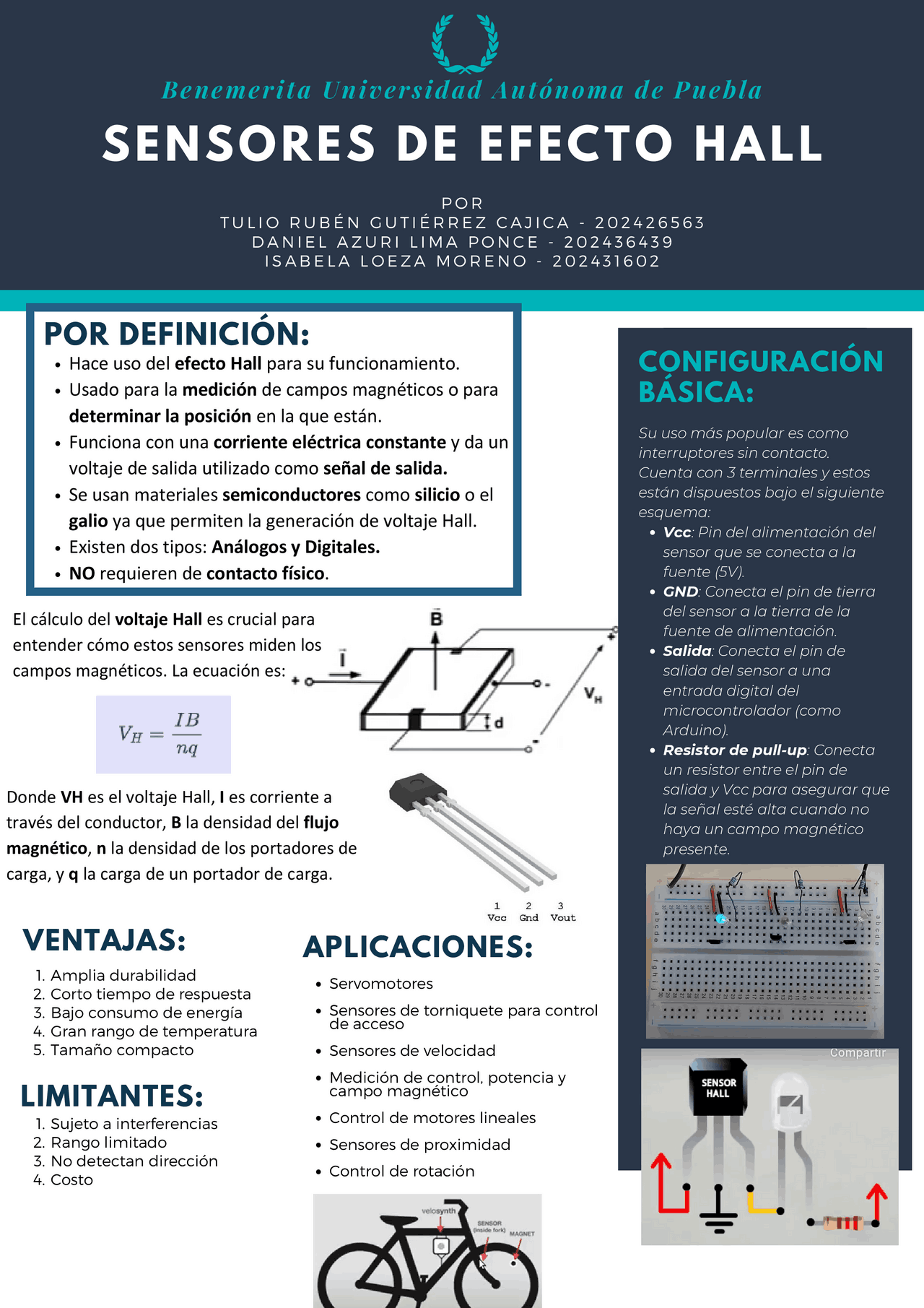

SENSORES DE EFECTO HALL
P O R
T U L I O R U B É N G U T I É R R E Z C A J I C A - 2 0 2 4 2 6 5 6 3
D A N I E L A Z U R I L I M A P O N C E - 2 0 2 4 3 6 4 3 9
I S A B E L A L O E Z A M O R E N O - 2 0 2 4 3 1 6 0 2
POR DEFINICIÓN:
Hace uso del efecto Hall para su funcionamiento.
Usado para la medición de campos magnéticos o para
determinar la posición en la que están.
Funciona con una corriente eléctrica constante y da un
voltaje de salida utilizado como señal de salida.
Se usan materiales semiconductores como silicio o el
galio ya que permiten la generación de voltaje Hall.
Existen dos tipos: Análogos y Digitales.
NO requieren de contacto físico.
VENTAJAS:
Amplia durabilidad1.
Corto tiempo de respuesta2.
Bajo consumo de energía3.
Gran rango de temperatura4.
Tamaño compacto5.
CONFIGURACIÓN
BÁSICA:
Su uso más popular es como
interruptores sin contacto.
Cuenta con 3 terminales y estos
están dispuestos bajo el siguiente
esquema:
Vcc: Pin del alimentación del
sensor que se conecta a la
fuente (5V).
GND: Conecta el pin de tierra
del sensor a la tierra de la
fuente de alimentación.
Salida: Conecta el pin de
salida del sensor a una
entrada digital del
microcontrolador (como
Arduino).
Resistor de pull-up: Conecta
un resistor entre el pin de
salida y Vcc para asegurar que
la señal esté alta cuando no
haya un campo magnético
presente.
APLICACIONES:
Servomotores
Sensores de torniquete para control
de acceso
Sensores de velocidad
Medición de control, potencia y
campo magnético
Control de motores lineales
Sensores de proximidad
Control de rotación
El cálculo del voltaje Hall es crucial para
entender cómo estos sensores miden los
campos magnéticos. La ecuación es:
Donde VH es el voltaje Hall, I es corriente a
través del conductor, B la densidad del flujo
magnético, n la densidad de los portadores de
carga, y q la carga de un portador de carga.
LIMITANTES:
Sujeto a interferencias1.
Rango limitado2.
No detectan dirección 3.
Costo4.
