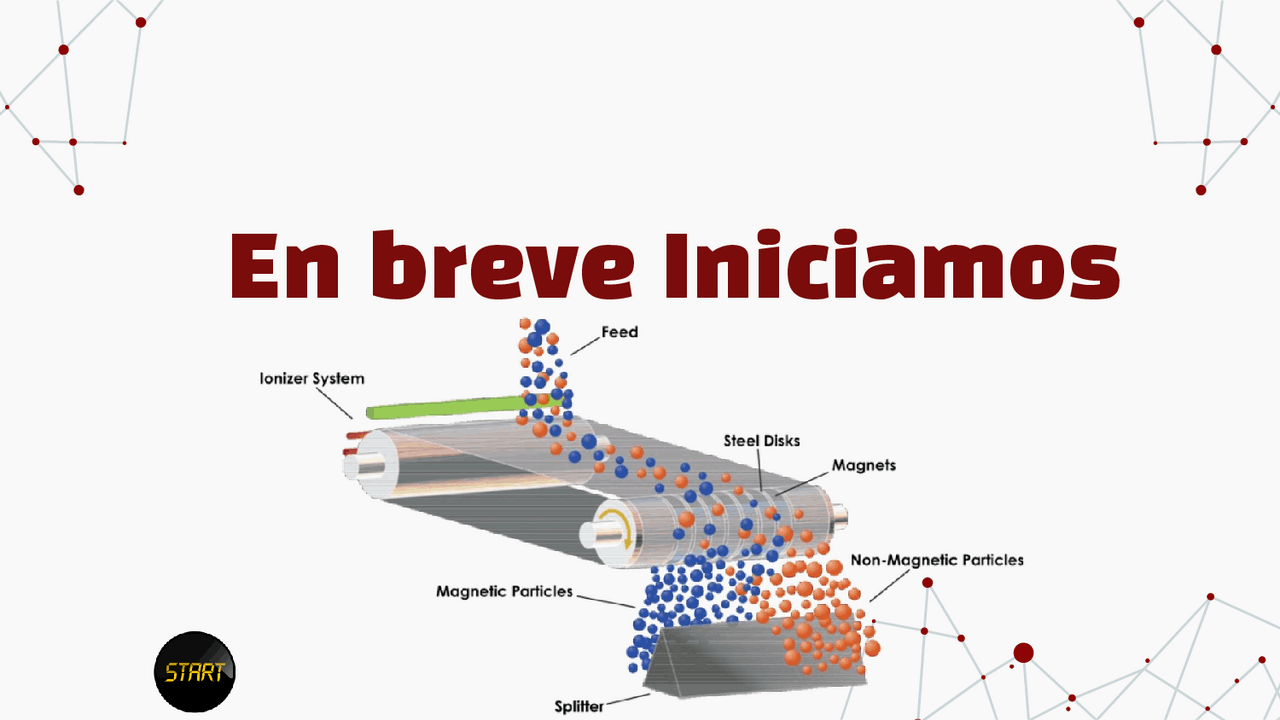

En breve Iniciamos

CONCENTRACION

MAGNETICA

Procesamiento de Minerales III

Docente: Ing. Alvares Coarita J Jefe de Práctica: Ing. Talledo Bermudez J

01. Charla SST

Introducción

El empleo de los separadores magnéticos se ha extendido más allá de un simple uso para la eliminación de piezas metálicas desprendidas de los equipos situados en etapas primarias o anteriores. Así, los últimos desarrollos tecnológicos ha permitido la aparición de separadores magnéticos industriales de alta intensidad y de alto gradiente

Objetivos

Marco

Teórico

los separadores podrán emplearse para separar un producto magnético de alto valor de otro considerado como ganga que sería eliminado como estéril Los separadores magnéticos aprovechan la diferencia que los minerales presentan respecto a sus propiedades magnéticas En general, se puede decir que todas las sustancias se ven afectadas al ser sometidas a la acción de un campo magnético sin embargo, algunas sustancias presentarán un efecto demasiado débil como para ser detectado.

Teoría de la Separación Magnética.

Intensidad Magnética de Minerales

Fuerzas magnéticas. Fuerzas de atracción Fuerzas gravitacionales

Concentración Magnética

La separación o concentración magnética se fundamenta en el empleo de la diferencia de las propiedades magnéticas de los minerales componentes de la mena cuando estas se someten a un campo magnético o electromagnético producido en un equipo separador, denominado concentrador magnético Se fundamenta en una relación de competencia entre:

Principio Teórico de la Separación

01 02 Permeabilidad magnética. Intensidad de imantación y susceptibilidad magnética Para poder caracterizar el comportamiento de las partículas minerales dentro de un campo magnético es necesario mínimamente conocer los siguientes conceptos 03 Fuerza magnética

Intensidad de imantación y

susceptibilidad magnética

En un campo de intensidad magnética, H, una partícula de mineral adquiere una intensidad de imantación, I, generalmente proporcional al campo inductor y de la misma dirección. 𝐾 =

Donde: K es la susceptibilidad magnética I es intensidad de imantación H es campo magnética Los minerales paramagnéticos poseen un K alto, mientras que los minerales diamagnéticos K es bajo o cero

Permeabilidad magnética.

La permeabilidad magnética ser define por la relación: 𝐵 = 𝜇𝐻𝑖 Donde: μ= Es la permeabilidad magnética. B = Es la inducción magnética La permeabilidad magnética relativa de los materiales magnéticos es ligeramente menor de uno, y la de los materiales paramagnéticos es ligeramente mayor de uno

Fuerza magnética.

El éxito de cualquier proceso de separación magnética depende de la propiedad del material a colectar y la estructura del separador que realizará el proceso. La fuerza magnética ha sido definida por Lawver y Hopstock quienes han dado un expresión básica de la fuerza magnética que actúa sobre una partícula 𝐹𝑚 = 𝑥𝑚𝐻𝜕 𝐻 𝜕 𝑟 Donde: Fm = Es la fuerza magnética que actúa sobre una partícula. χ = Es la masa o la susceptibilidad magnética específica de la partícula, cm 3 /g m = Masa de la partícula, g H = Campo magnetizante, Gauss ∂H/∂r = Gradiente de campo magnético, Gauss/cm
