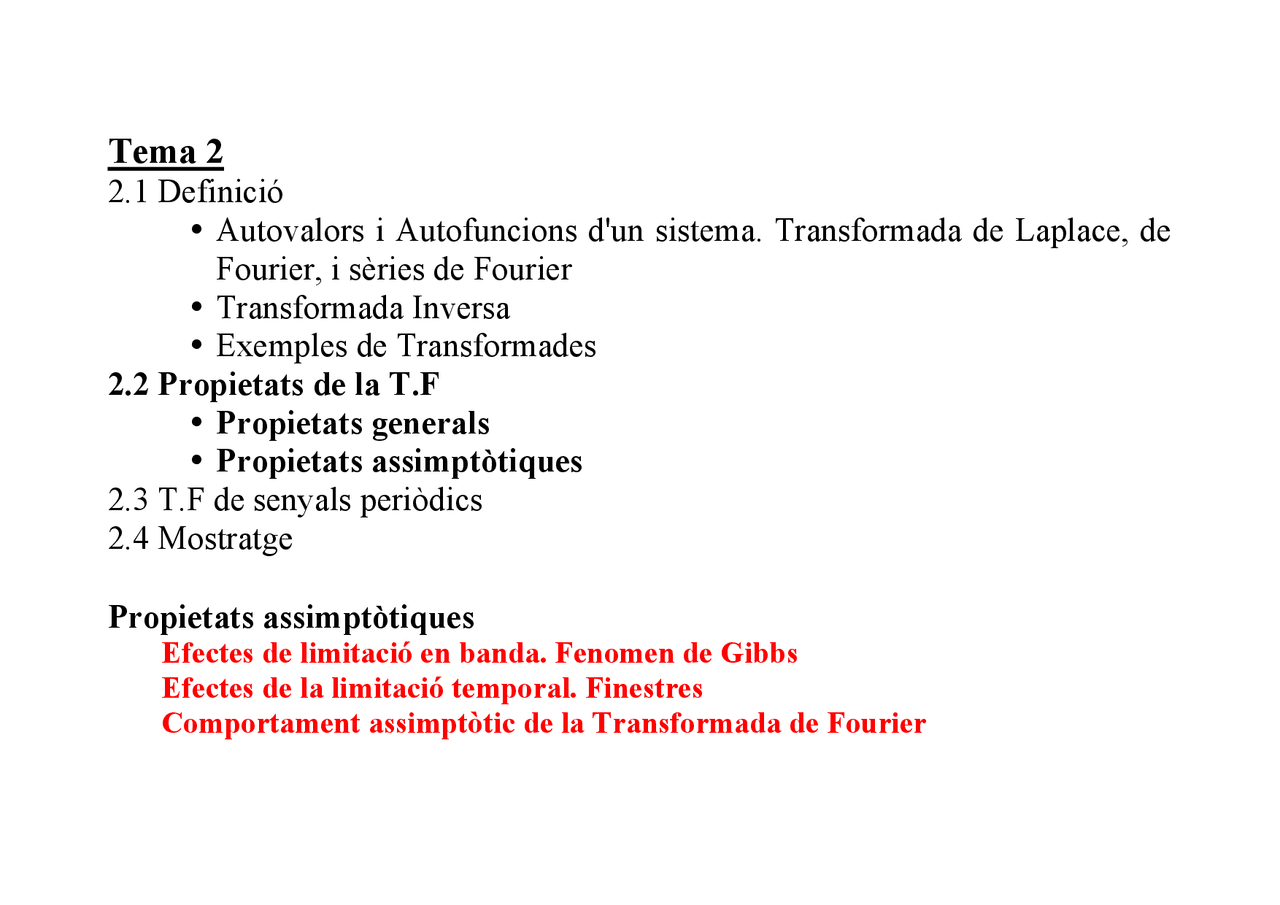

Efectes de limitació en banda. Fenomen de Gibbs
Efectes de la limitació temporal. Finestres
Comportament assimptòtic de la Transformada de Fourier
Efecte que es produeix a les proximitats d’una discontinuïtat quan el senyal
discontinu es limita en banda. Exemple :
H(f) = Π (
f
) ↔ h(t) = 2B sinc(2Bt)
y(t) = u(t)
h(t) = 2B sinc(2Bt’) u(t- t’) d t’
= 2B sinc(2B t’) d t’
= sinc(α) dα
El temps de pujada, t s, és el temps que es triga a passar del 10% al 90% del
valor de la discontinuïtat, t s
y(0) = sinc(α) dα = 1/2.
Punt mitjà del salt de discontinuïtat.
posicions cada vegada són més properes a l’origen.
Exemple :primer màxim de la sortida a t=1/2B :
y(
) = sinc (α) dα
que no depèn de B
Resposta impulsional d’un filtre passa-baix triangular
L’arrissat no disminueix si augmentem B, excepte si.
Aquest fenomen s’anomena Fenomen de Gibbs.
Fenòmen de Gibbs : Limitació en banda del graó pel filtre triangular
(t) és positiva i no es produeixen
cancel·lacions d’àrea. El senyal de sortida és monòton creixent.
≈ 1/B. Això és
degut a què el lòbul principal de la resposta impulsional dura el doble que en
el cas anterior.
El segon sumand no depèn de l’elecció de x B
(t), per tant, la solució és:
(f ) = X(f ) , |f|<B
Per tant l’error que es comet en fer aquesta aproximació és:
⌡
⌠
|f|>Β
| X(f) |
df
L’aproximació a l’esglaó amb el filtre rectangular és millor que amb el filtre
triangular, amb un criteri de minimització d’error quadràtic.
Malgrat tot no hi ha un criteri absolut per determinar quin dels dos sistemes és
millor quan es limita en banda un senyal i s’haurà d’escollir en cada aplicació,
considerant :
màxim del senyal.
les dades.
de ser causal. Per tant h(t) ha de ser zero per t<0. Per exemple :
H(f)= Π(f/2B) h(t)=2Bsinc(2Bt), no és causal.
Una possible solució seria retardar el filtre i després limitar-lo amb u(t) perquè
fos zero per t<0.
les dades en intervals temporals i es fa la TF sobre aquests intervals
Exemple :
