Caso 1:
Paso 1.

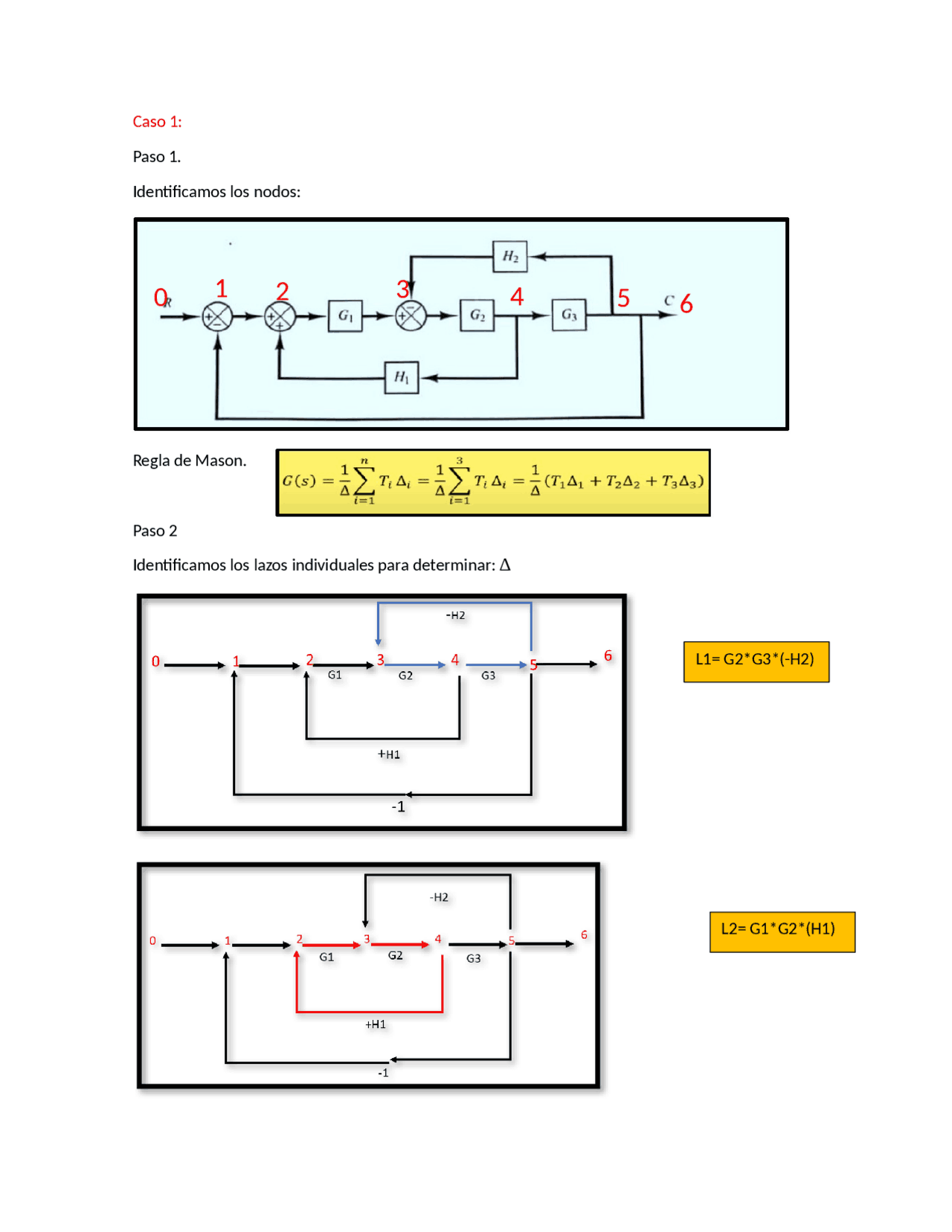

Identificamos los nodos:
Regla de Mason.
Paso 2
Identificamos los lazos individuales para determinar:
∆
123456
0
L1= G2*G3*(-H2)
L2= G1*G2*(H1)
