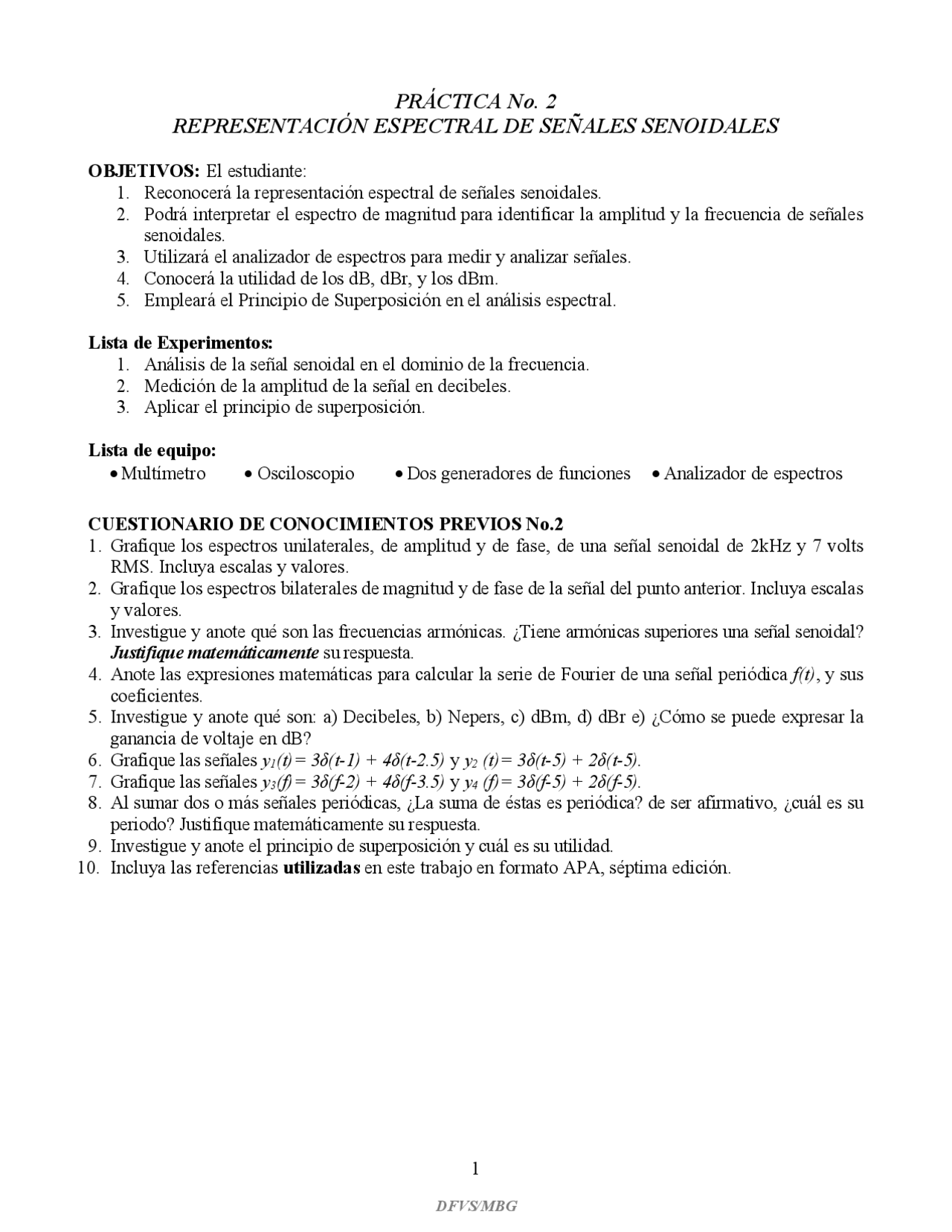

PRÁCTICA No. 2
REPRESENTACIÓN ESPECTRAL DE SEÑALES SENOIDALES
OBJETIVOS: El estudiante:
1. Reconocerá la representación espectral de señales senoidales.
2. Podrá interpretar el espectro de magnitud para identificar la amplitud y la frecuencia de señales
senoidales.
3. Utilizará el analizador de espectros para medir y analizar señales.
4. Conocerá la utilidad de los dB, dBr, y los dBm.
5. Empleará el Principio de Superposición en el análisis espectral.
Lista de Experimentos:
1. Análisis de la señal senoidal en el dominio de la frecuencia.
2. Medición de la amplitud de la señal en decibeles.
3. Aplicar el principio de superposición.
Lista de equipo:
• Multímetro
• Osciloscopio
• Dos generadores de funciones
• Analizador de espectros
CUESTIONARIO DE CONOCIMIENTOS PREVIOS No.2
1. Grafique los espectros unilaterales, de amplitud y de fase, de una señal senoidal de 2kHz y 7 volts
RMS. Incluya escalas y valores.
2. Grafique los espectros bilaterales de magnitud y de fase de la señal del punto anterior. Incluya escalas
y valores.
3. Investigue y anote qué son las frecuencias armónicas. ¿Tiene armónicas superiores una señal senoidal?
Justifique matemáticamente su respuesta.
4. Anote las expresiones matemáticas para calcular la serie de Fourier de una señal periódica f(t), y sus
coeficientes.
5. Investigue y anote qué son: a) Decibeles, b) Nepers, c) dBm, d) dBr e) ¿Cómo se puede expresar la
ganancia de voltaje en dB?
6. Grafique las señales y1(t)= 3δ(t-1) + 4δ(t-2.5) y y2 (t)= 3δ(t-5) + 2δ(t-5).
7. Grafique las señales y3(f)= 3δ(f-2) + 4δ(f-3.5) y y4 (f)= 3δ(f-5) + 2δ(f-5).
8. Al sumar dos o más señales periódicas, ¿La suma de éstas es periódica? de ser afirmativo, ¿cuál es su
periodo? Justifique matemáticamente su respuesta.
9. Investigue y anote el principio de superposición y cuál es su utilidad.
10. Incluya las referencias utilizadas en este trabajo en formato APA, séptima edición.
