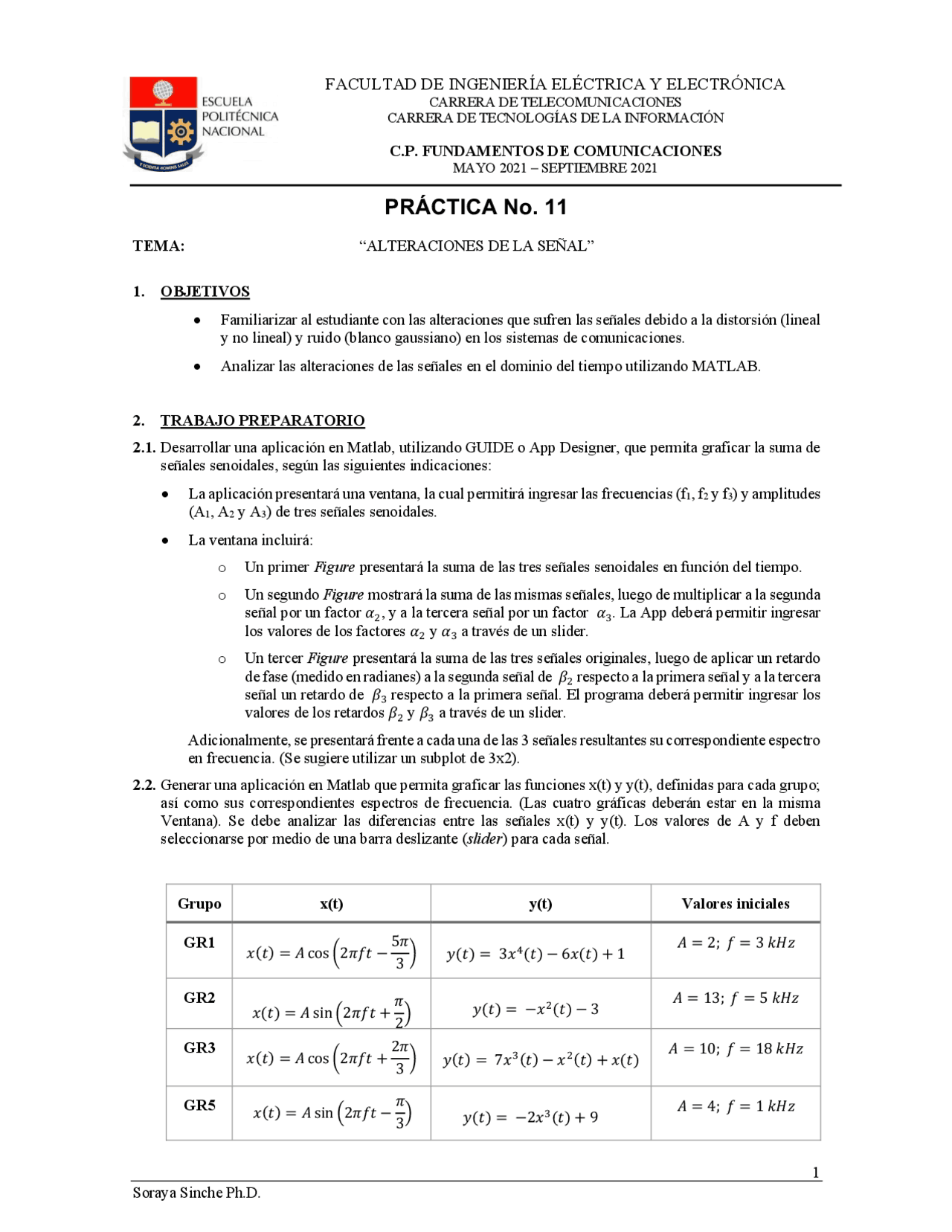

FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA
CARRERA DE TELECOMUNICACIONES
CARRERA DE TECNOLOGÍAS DE LA INFORMACIÓN
C.P. FUNDAMENTOS DE COMUNICACIONES
MAYO 2021 – SEPTIEMBRE 2021
1
Soraya Sinche Ph.D.
PRÁCTICA No. 11
TEMA: “ALTERACIONES DE LA SEÑAL”
1. OBJETIVOS
• Familiarizar al estudiante con las alteraciones que sufren las señales debido a la distorsión (lineal
y no lineal) y ruido (blanco gaussiano) en los sistemas de comunicaciones.
• Analizar las alteraciones de las señales en el dominio del tiempo utilizando MATLAB.
2. TRABAJO PREPARATORIO
2.1. Desarrollar una aplicación en Matlab, utilizando GUIDE o App Designer, que permita graficar la suma de
señales senoidales, según las siguientes indicaciones:
• La aplicación presentará una ventana, la cual permitirá ingresar las frecuencias (f1, f2 y f3) y amplitudes
(A1, A2 y A3) de tres señales senoidales.
• La ventana incluirá:
o Un primer Figure presentará la suma de las tres señales senoidales en función del tiempo.
o Un segundo Figure mostrará la suma de las mismas señales, luego de multiplicar a la segunda
señal por un factor
𝛼!
, y a la tercera señal por un factor
𝛼"
. La App deberá permitir ingresar
los valores de los factores
𝛼!
y
𝛼""
a través de un slider.
o Un tercer Figure presentará la suma de las tres señales originales, luego de aplicar un retardo
de fase (medido en radianes) a la segunda señal de
𝛽!
respecto a la primera señal y a la tercera
señal un retardo de
𝛽"
respecto a la primera señal. El programa deberá permitir ingresar los
valores de los retardos
𝛽!
y
𝛽"
a través de un slider.
Adicionalmente, se presentará frente a cada una de las 3 señales resultantes su correspondiente espectro
en frecuencia. (Se sugiere utilizar un subplot de 3x2).
2.2. Generar una aplicación en Matlab que permita graficar las funciones x(t) y y(t), definidas para cada grupo;
así como sus correspondientes espectros de frecuencia. (Las cuatro gráficas deberán estar en la misma
Ventana). Se debe analizar las diferencias entre las señales x(t) y y(t). Los valores de A y f deben
seleccionarse por medio de una barra deslizante (slider) para cada señal.
Grupo
x(t)
y(t)
Valores iniciales
GR1
𝑥(𝑡)= 𝐴cos-2𝜋𝑓𝑡−5𝜋
34
𝑦(𝑡)="3𝑥#(𝑡)−6𝑥(𝑡)+1
𝐴 = 2;"𝑓 = 3"𝑘𝐻𝑧
GR2
𝑥(𝑡)= 𝐴sin?2𝜋𝑓𝑡 +𝜋
2@
𝑦(𝑡)="−𝑥!(𝑡)−3
𝐴 = 13; "𝑓 = 5"𝑘𝐻𝑧
GR3
𝑥(𝑡)= 𝐴cos-2𝜋𝑓𝑡+2𝜋
34
𝑦(𝑡)= "7𝑥"(𝑡)−𝑥!(𝑡)+ 𝑥(𝑡)
𝐴 = 10; "𝑓 = 18"𝑘𝐻𝑧
GR5
𝑥(𝑡)= 𝐴sin?2𝜋𝑓𝑡−𝜋
3@
𝑦(𝑡)="−2𝑥"(𝑡)+9
𝐴 = 4;"𝑓 = 1"𝑘𝐻𝑧
