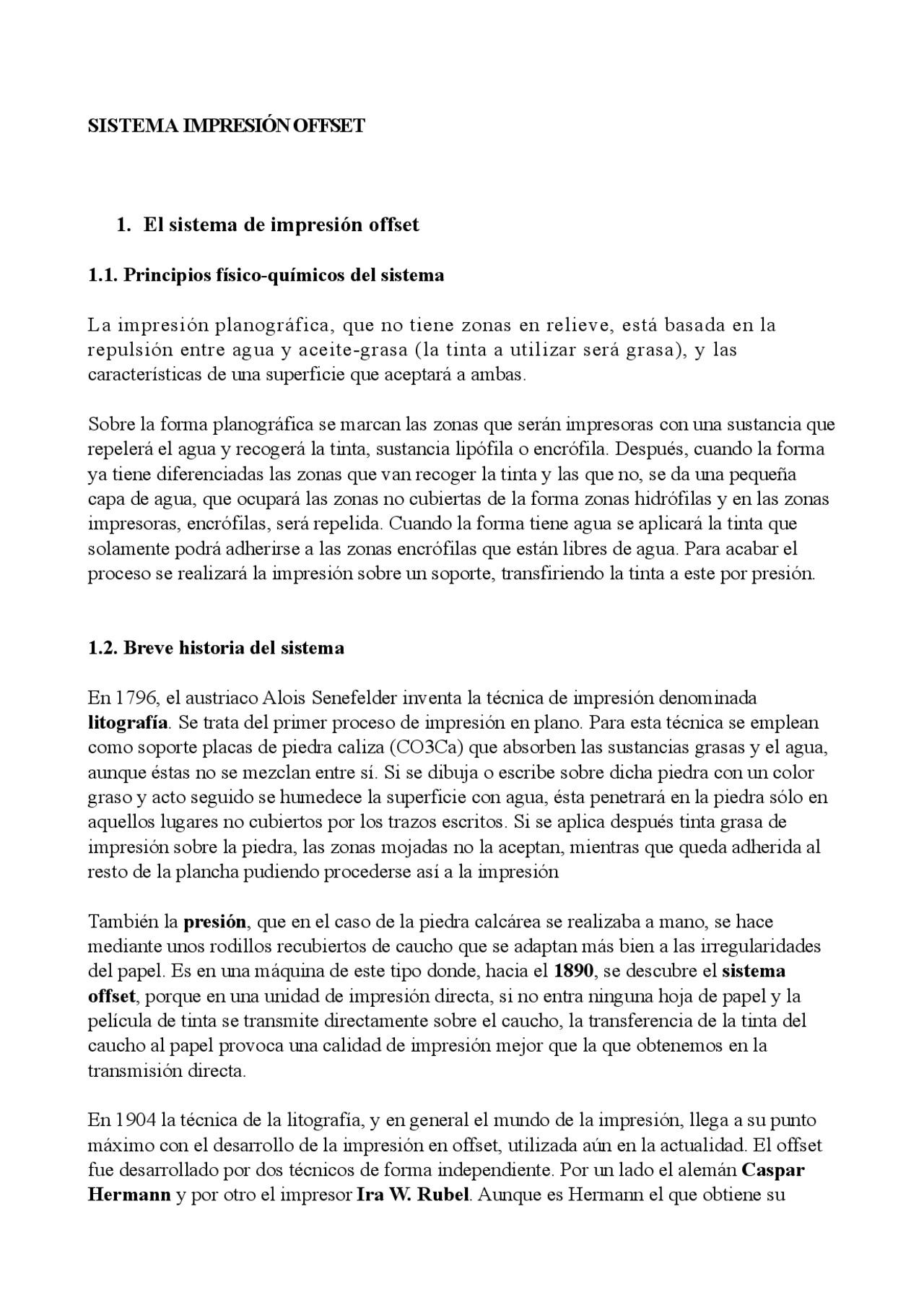

SISTEMA IMPRESIÓN OFFSET
1. El sistema de impresión offset
1.1. Principios físico-químicos del sistema
La impresión planográfica, que no tiene zonas en relieve, está basada en la
repulsión entre agua y aceite-grasa (la tinta a utilizar será grasa), y las
características de una superficie que aceptará a ambas.
Sobre la forma planográfica se marcan las zonas que serán impresoras con una sustancia que
repelerá el agua y recogerá la tinta, sustancia lipófila o encrófila. Después, cuando la forma
ya tiene diferenciadas las zonas que van recoger la tinta y las que no, se da una pequeña
capa de agua, que ocupará las zonas no cubiertas de la forma zonas hidrófilas y en las zonas
impresoras, encrófilas, será repelida. Cuando la forma tiene agua se aplicará la tinta que
solamente podrá adherirse a las zonas encrófilas que están libres de agua. Para acabar el
proceso se realizará la impresión sobre un soporte, transfiriendo la tinta a este por presión.
1.2. Breve historia del sistema
En 1796, el austriaco Alois Senefelder inventa la técnica de impresión denominada
litografía. Se trata del primer proceso de impresión en plano. Para esta técnica se emplean
como soporte placas de piedra caliza (CO3Ca) que absorben las sustancias grasas y el agua,
aunque éstas no se mezclan entre sí. Si se dibuja o escribe sobre dicha piedra con un color
graso y acto seguido se humedece la superficie con agua, ésta penetrará en la piedra sólo en
aquellos lugares no cubiertos por los trazos escritos. Si se aplica después tinta grasa de
impresión sobre la piedra, las zonas mojadas no la aceptan, mientras que queda adherida al
resto de la plancha pudiendo procederse así a la impresión
También la presión, que en el caso de la piedra calcárea se realizaba a mano, se hace
mediante unos rodillos recubiertos de caucho que se adaptan más bien a las irregularidades
del papel. Es en una máquina de este tipo donde, hacia el 1890, se descubre el sistema
offset, porque en una unidad de impresión directa, si no entra ninguna hoja de papel y la
película de tinta se transmite directamente sobre el caucho, la transferencia de la tinta del
caucho al papel provoca una calidad de impresión mejor que la que obtenemos en la
transmisión directa.
En 1904 la técnica de la litografía, y en general el mundo de la impresión, llega a su punto
máximo con el desarrollo de la impresión en offset, utilizada aún en la actualidad. El offset
fue desarrollado por dos técnicos de forma independiente. Por un lado el alemán Caspar
Hermann y por otro el impresor Ira W. Rubel. Aunque es Hermann el que obtiene su
