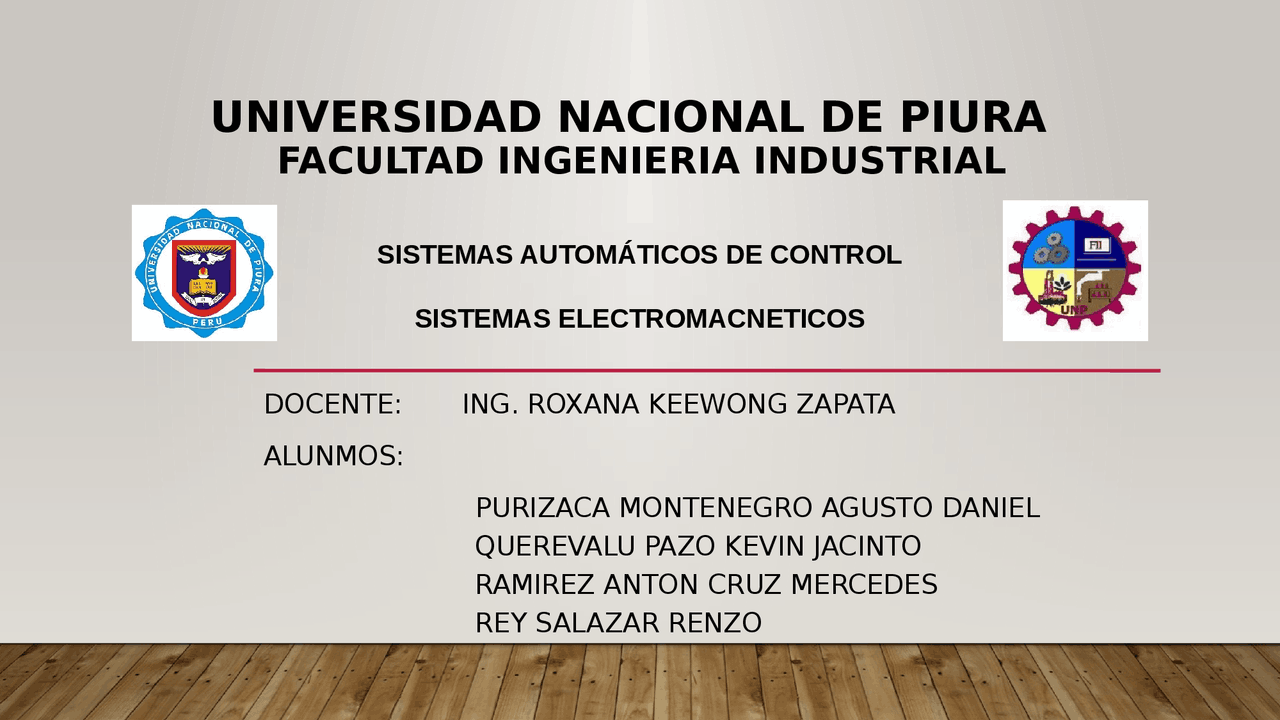

UNIVERSIDAD NACIONAL DE PIURA

FACULTAD INGENIERIA INDUSTRIAL

DOCENTE: ING. ROXANA KEEWONG ZAPATA

ALUNMOS:

PURIZACA MONTENEGRO AGUSTO DANIEL

QUEREVALU PAZO KEVIN JACINTO

RAMIREZ ANTON CRUZ MERCEDES

REY SALAZAR RENZO

SISTEMAS AUTOMÁTICOS DE CONTROL

SISTEMAS ELECTROMACNETICOS

SISTEMAS ELECTROMECANICOS

OBJETIVOS:

  • Relacionar ecuaciones y modelos de sistemas eléctricos

con ecuaciones y modelos de sistemas mecánicos, en una

misma ecuación o por medio de un sistema de ecuaciones

que represente la dinámica del sistema.

  • Resolver el sistema electromecánico de un motor de

corriente continua mediante la transformada de la place.

EJEMPLO: “UN MOTOR DE CORRIENTE CONTINUA”

Su propósito es transformar

energía eléctrica continua en

energía mecánica, provocando un

movimiento rotatorio. Nuestro

sistema será un motor con el

inductor que genera el campo

magnético por fuera del motor,

sin conexión eléctrica entre rotor

y estator.

VARIABLES IMPLICADAS EN EL MODELADO

Vi, Ii, Li, Ri: Son la tensión, corriente,

inductancia y resistencia del rotor.

  • : Fuerza contra electromotriz del

motor.

Vf, If, Rf, Lf: Son la tensión, corriente,

resistencia e inductancia del estator.

Kb: Constante de fuerza electromotriz

Te: Torque electromagnético

Kp: Constante torque

electromagnético.

MODELO MATEMATICO

El rotor realizará su movimiento debido al torque electromagnético
generado por el campo magnético que se produce en el estator y a su
vez este dependerá de la corriente que circula en la armadura, de esta
manera la ecuación es:
… Ec.
Se define como la aceleración angular de la carga como el cambio que
experimenta la velocidad angular por unidad de tiempo, de esta manera:
…. Ec.
  • La ecuación que describe es:
… Ec.

MODELO

MATEMATICO

La ecuación que describe da gracias a que la fricción viscosa es

aproximadamente proporcional a la velocidad de giro.

… Ec.

Ahora se procede a realizar una sumatoria de torque y se obtiene la siguiente

ecuación:

… Ec.

Remplazando las Ecuaciones (4), (6) y (7) en la (8):

… Ec.

MODELO MATEMATICO

El valor de la constante 𝑳

𝒊

para motores de corriente continuo separadamente

excitado, es aproximadamente cero:

𝑽

𝒊

− 𝑲

𝒃

𝒙𝒘 ሺ 𝒕 ሺ = 𝑹

𝒊

𝒙

𝑱

+𝑩𝒙 𝜔 ሺ 𝒕 ሺ

𝑲

…. Ec. 13

t=0 ω (0) =

MODELO MATEMATICO

Ordenando la ecuación

= * +[ * + ]

=[*+[+ ]

Definiendo las constantes

como:

λ= [ y β= [+ ]

Quedaría:

UNA VEZ OBTENIDA LA ECUACIÓN DE LA VELOCIDAD EN FUNCIÓN DEL TIEMPO SE PROCEDE A RESOLVER MEDIANTE

FRACCIONES PARCIALES LA EC. (14)

RESOLVIENDO:

De esta forma la ecuación

queda descrita:

𝐢
