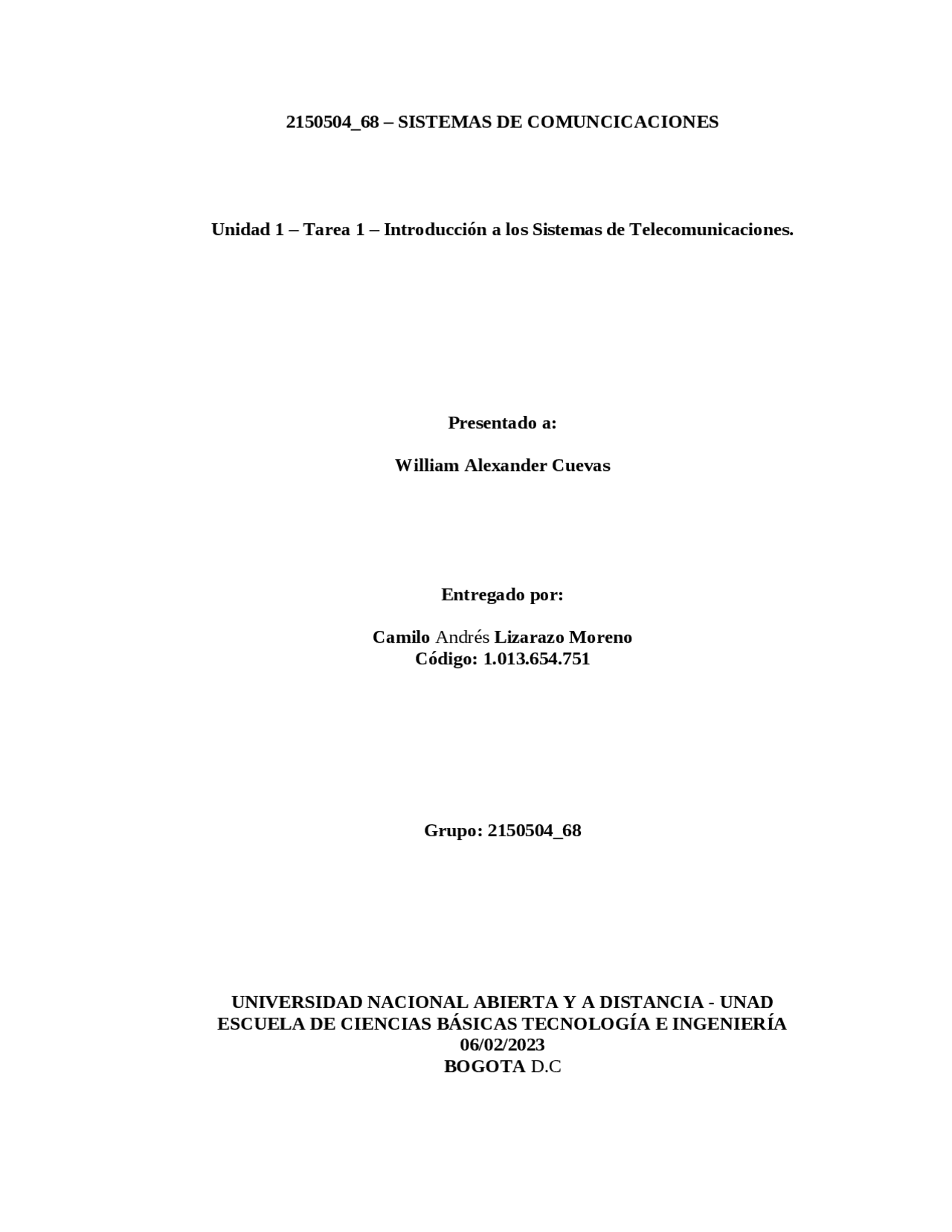

Unidad 1 – Tarea 1 – Introducción a los Sistemas de Telecomunicaciones. Presentado a: William Alexander Cuevas Entregado por: Camilo Andrés Lizarazo Moreno Código: 1.013.654. Grupo: 2150504_ UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA - UNAD ESCUELA DE CIENCIAS BÁSICAS TECNOLOGÍA E INGENIERÍA 06/02/ BOGOTA D.C
Introducción. El procesamiento de señales análogas y digitales que son el centro de las comunicaciones y de las mediciones modernas, se presentan conceptos básicos relacionados con señales continuas y discretas en los dominios del tiempo y la frecuencia. Poder comprender diferentes conceptos básicos en operaciones de señales, se hace fundamental para poder realizar correctamente los ejercicios y actividades que se tienen predispuestas para el desarrollo del curso de Sistemas de Comunicaciones, y que nos permita comprender el concepto de sistema de comunicación y su finalidad de transmitir, recibir y emitir diferente tipo de señales. La ITU (Unión Internacional de Telecomunicaciones), y su creación entrega unos lineamientos y regulaciones de los servicios de Radiocomunicaciones y e se encarga de la gestión internacional del Espectro de Frecuencias Radioeléctricas, dando una clasificación a las frecuencias según su intensidad. Y de allí se obtienen diferentes valores, que van desde la Frecuencia Extra-Baja hasta la Extra alta frecuencia, estos valores que toman las frecuencias dependiendo de su intensidad tiene diferentes aplicaciones en la industria de las Telecomunicaciones en general. Y por ultimo la importancia de aplicar conocimientos de calculo de potencias, calculo de frecuencia y emplear conceptos de Calculo Diferencial, Calculo Integral y de matemáticas avanzadas para la ingeniería que nos van a permitir tener una interpretación matemática de los Sistemas de Comunicación.
Desarrollo de la Guía de Actividades y Rubrica de Evaluación.
1. Preconceptos Fundamentales del Curso. Defina cada uno de los siguientes conceptos de señales y presente gráficamente un ejemplo de cada una. Señal Continua: las señales de tiempo continuo son aquellas en los que su dominio puede expresarse en base al conjunto de los números reales, es decir que su dominio puede o no ser finito. En la imagen observamos una señal continua en la cual podemos ver que es un tipo de señal en la cual el dominio del tiempo es lo suficientemente grande como para concluir que es una señal infinita. Imagen 1. Señal Continua
Señal Discreta: las señales discretas son aquellas donde su variable independiente(tiempo), esta definida para un conjunto de valores naturales. En la imagen se observa que el dominio del tiempo es discreto ya que contiene un conjunto finito de valores, los cuales se usan para realizar muestreos de una señal analógica. Señales Análogas: las señales análogas son aquellas en las cuales su amplitud puede tener diferentes valores infinitos dentro de un intervalo de tiempo, en muchas ocasiones la similitud que tienen las señales continuas y las señales análogas se debe a que las señales continuas hacen referencia al intervalo del tiempo. Mientras que las señales análogas hacen referencia al intervalo de la amplitud. Imagen 2 Señal Discreta Imagen 3 Señal Análoga
Como se puede observar en la imagen tenemos que las dos señales sinusoidales repiten su valor luego de un lapso, y por ende cumple con las características de una señal periódica. Señal Aperiódica o no Periódica: son aquellas señales en las que no se permiten intervalos regulares, es decir que cambian constantemente sin exhibir un patrón o ciclo que se repita. Como podemos observar en la imagen no se tienen intervalos regulares repetidos, y tampoco tenemos un ciclo que se repite en señal digital o análoga. Imagen 5 Señal Periódica. Imagen 6. Señal no Periódica.
Señal Par: una señal par x ( t ) o x ( n ) , es par si se refleja en el eje de las ordenadas. x ( t )= x (− t ) x ( n )= x (− n ) Según lo visto en la representación matemática de una señal para se asemeja a aplicarle valor absoluto a t, antes de aplicarlo en las ecuaciones. Señal Impar: una señal impar g ( t )=− g ( t ), es aquella que se refleja en el eje cartesiano inverso. Es decir que si tengo la señal original en el eje ( x , y ) positivo automáticamente la señal se reflejara en el eje ( x , y ) negativo. Imagen 7. Señal Par Imagen 8. Señal Impar.
Imagen 11. Periodo de una Señal. Nivel DC de la señal (desplazamiento vertical): se denomina desplazamiento vertical de una señal al flujo continuo de ondas entre dos puntos y que no cambian con el sentido del tiempo. Amplitud de una Señal: se denomina a la amplitud como el valor de la señal en cualquier punto de la onda. Y equivale a la distancia vertical desde cualquier punto de la onda hasta el eje horizontal. Imagen 12. Nivel DC-Desplazamiento Vertical. Imagen 13 .Amplitud de una Señal.
Podemos observar que se tiene una amplitud máxima de la onda desde el punto mas alto de la cresta hasta el eje horizontal, pero también se genera una amplitud pico a pico que se obtiene de la medida que hay entre el extremo máximo positivo de la señal y el extremo mínimo de la misma. Con base en la consulta hecha anteriormente de las características básicas de una señal periódica, identifique que es A. que es B, que es C y que es D en la siguiente ecuación. f ( t )= A ∗cos ( 2 ∗ π ∗ B ∗ t + C ) + D Donde según las características básicas de una señal y analizando la ecuación de una onda periódica obtenemos que. A = Amplitud de la señal. B = Frecuencia de la señal .t = Periodo de la señal.C = Fase de la señal. D = Desfase de la Señal.
Debemos entender la importancia a lo largo de la historia de la humanidad de los sistemas de telecomunicaciones, con la aparición en 1833 del telégrafo este fue el primer paso que le permitió al ser humano poder compartir información a larga distancia por medio de una maquina mediante telegramas, luego llega la creación del teléfono y genero un gran cambio en las comunicaciones, aunque el proceso para hacer la primera llamada de larga distancia y tardo más de 40 años. La invención del teléfono análogo impulso mucho mas las investigaciones para poder acceder a tecnologías digitales, esto debido a que las sociedades demandaban una comunicación más rápida y eficaz y de estas investigaciones surgieron las comunicaciones satelitales y por ultimo el internet, este fue la revolución digital a nivel mundial el cual género que compartir información de extremo a extremo del mundo se haga en cuestión de milisegundos. En conclusión, los sistemas de telecomunicaciones se crearon por la necesidad de comunicación de los humanos a través de su historia. Plantee con un ejemplo de la vida cotidiana un sistema de comunicación, posteriormente diligenciar la siguiente tabla identificando diferentes elementos del sistema y de acuerdo con sus conocimientos defina su función.
Este es un boletín se servicio emitido por la casa matriz de Thermo King, escrito por el director de servicio postventa y dirigido a todos los representantes de la marca a nivel mundial, la razón de este boletín de servicio es para dar a conocer una falla que están presentando las unidades de referencia T-800R con numero de lote 634512, las cuales presentan una avería en los sensores de temperatura de retorno y descarga los cuales tienen una medida de temperatura incorrecta y esto está generando un funcionamiento inadecuado de las unidades al momento del descenso de temperatura por un registro en pantalla erróneo. Es necesario que al momento de instalar las unidades de este número de lote se reemplacen los sensores inmediatamente y si estas unidades ya están en funcionamiento se deben regresar al centro de servicios para que los sensores sean reemplazados. Enviado por correo electrónico a todos nuestros centros de servicios aliados y representantes de nuestra marca. Elemento Descripción Fuente dirección de Servicio Post Venta Thermo King Transmisor Director de servicio post venta Thermo King Canal Correo electrónico Receptor Representantes de Thermo King a nivel mundial Destino Personal encargado de servicio post venta y técnicos
Ultra alta frecuencia (UHF) 300-300 MHz 1 m-100 mm Televisión, hornos microondas, comunicaciones por microondas, radioastronomía, telefonía móvil, redes inalámbricas, Bluetooth, GPS. Super alta frecuencia (SHF) 3-30 GHz 100 mm-10 mm Radioastronomía, transmisión por microondas de alta frecuencia, teledetección, radioafición, armas de microondas, escáner de ondas milimétricas. Extra alta frecuencia (EHF) 30-300 GHZ 10 mm- 1mm Radiografía de Tera hercios, dinámica molecular ultrarrápida, física de la materia condensada, espectroscopía mediante Tera hercios, teledetección, radioafición
( 7.25∗ A ) pW (^) 7.25 ¿ 10 −^11 W −71.39^ dBm ( 70 + B ) nW (^) 1.21∗ 10 −^7 W −39.71^ dBm ( 25.5+ C ) mW 0.0865 W 19.32 dBm
A continuación, se realizan los cálculos para llegar a los valores correctos. (^) ( 7.25∗ A ) pW A = 10 C .C 1013654751 ( 7.25∗ 10 ) pW =72.5 pW Partiendo del valor equivale 1 pW en W , comenzamos la conversión de unidades de potencia. 1 pW = 1 ∗ 10 − 12 W 1 ∗ 10 − 12 W ∗72.5 pW 1 pW 7.25 ¿ 10 − 11 W Ahora convertimos el valor de Potencia en W a dBm Utilizamos la siguiente formula 7.25 ¿ 10 − 11 W
− 11
−71.39 dBm
( 25.5+ C ) mW = 61 mW Partiendo del valor equivale 1 pW en W , comenzamos la conversión de unidades de potencia. 1 mW = 1 ∗ 10 − 3 1 ∗ 10 − 3 W ∗ 61 mW 1 mW 0.0865 W Ahora convertimos el valor de Potencia en W a dBm Utilizamos la siguiente formula 0.0865 W 10 log(
0.001 W ) 10 log (
0.001 W ) 19.31 dBm
