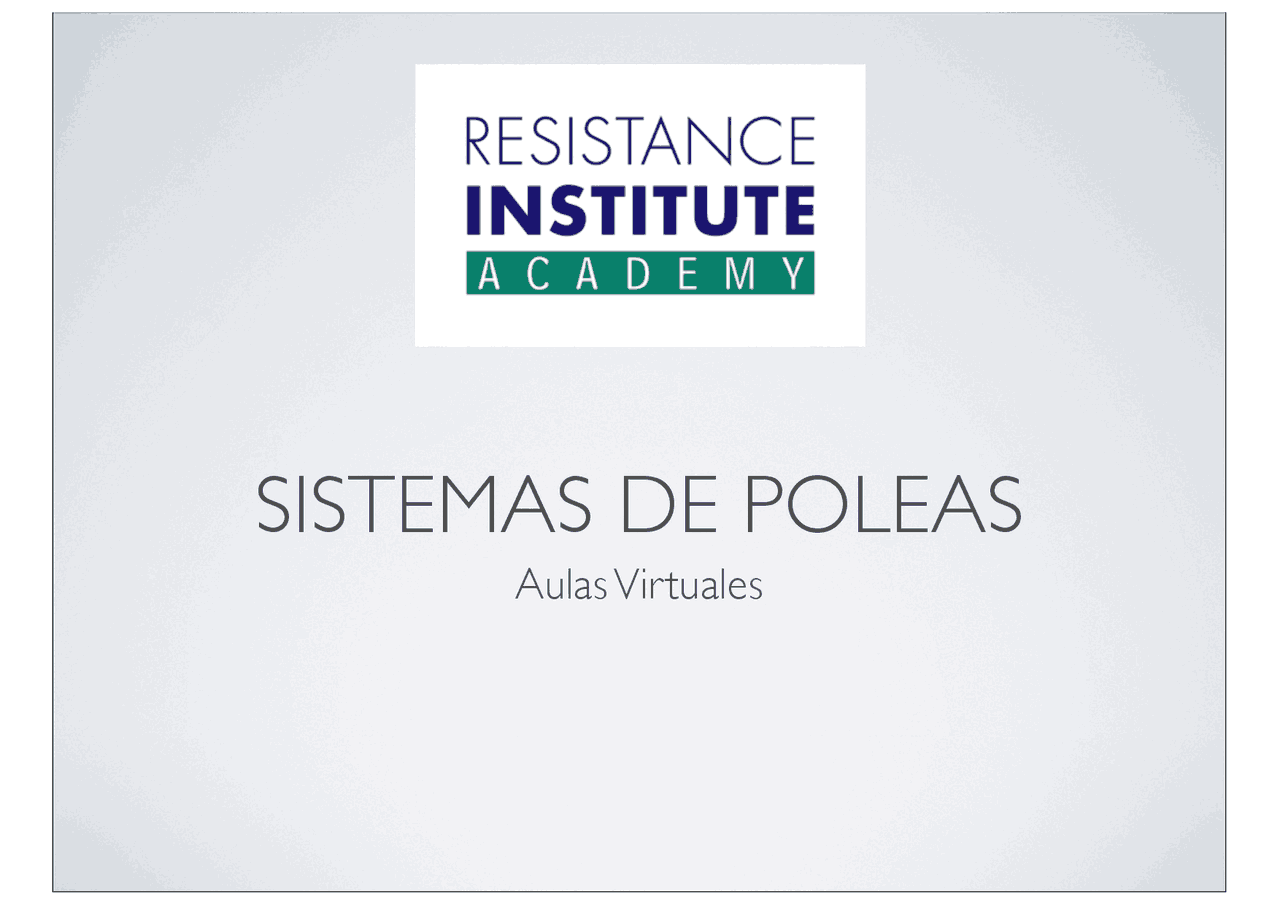

SISTEMAS DE POLEAS

Aulas Virtuales

FUNCIONAMIENTO BÁSICO

Aulas Virtuales

POLEA

Definición

Dispositivo mecánico de

tracción que sirve para

TRANSMITIR una

FUERZA

• (^) Transmitir un movimiento lineal continuo en otro de igual tipo pero diferente DIRECCIÓN y SENTIDO
• (^) Reducir el ROZAMIENTO
• (^) Obtener un movimiento GIRATORIO a partir de uno lineal continuo

POLEA

Utilidades básicas

POLEAS

En nuestro ámbito

• (^) Cambio de dirección y sentido
• (^) Ventaja mecánica (VM) *

SISTEMAS DE POLEAS

Componentes básicos

• (^) Polea (s)
• (^) Fuerza o Resistencia
• (^) Esfuerzo o Potencia

SISTEMAS DE POLEAS

Componentes básicos

• (^) Resistencia = OUTPUT
• (^) Potencia = INPUT
• (^) VM (Ventaja Mecánica) = Output / Input
• (^) Eficiencia = Wm salida / Wm salida (rozamiento)

POLEA SIMPLE FIJA

Características básicas

POLEAS COMPUESTAS

POLIPASTOS O APAREJOS

POLEAS Y CARGA GRAVITACIONAL

Análisis

Polea SIMPLE MÓVIL

(Desmultiplicando)

• (^) Fuerza = 1/2 x Resistencia
• (^) MA = 2 (Input = Output)
• (^) Dist. resistencia = 1/2 x Dist. Fuerza

POLEAS Y CARGA GRAVITACIONAL

Análisis

Polea SIMPLE MÓVIL

(Multiplicando)

• (^) Fuerza = 2 x Resistencia
• (^) MA = 0,5 (Input = Output)
• (^) Dist. resistencia = 2 x Dist. Fuerza

POLEAS Y CARGA GRAVITACIONAL

Análisis

Polea COMPUESTA

(Desmultiplicando x 4)

• (^) Fuerza = 1/ 4 x Resistencia
• (^) MA = 4 (Input = Output)
• (^) Dist. resistencia = 1/ 4 x Dist. Fuerza

POLEAS Y CARGA GRAVITACIONAL

Análisis

Polea COMPUESTA

(Desmultiplicando x 3)

• (^) Fuerza = 1/ 3 x Resistencia
• (^) MA = 3 (Input = Output)
• (^) Dist. resistencia = 1/ 3 x Dist. Fuerza
