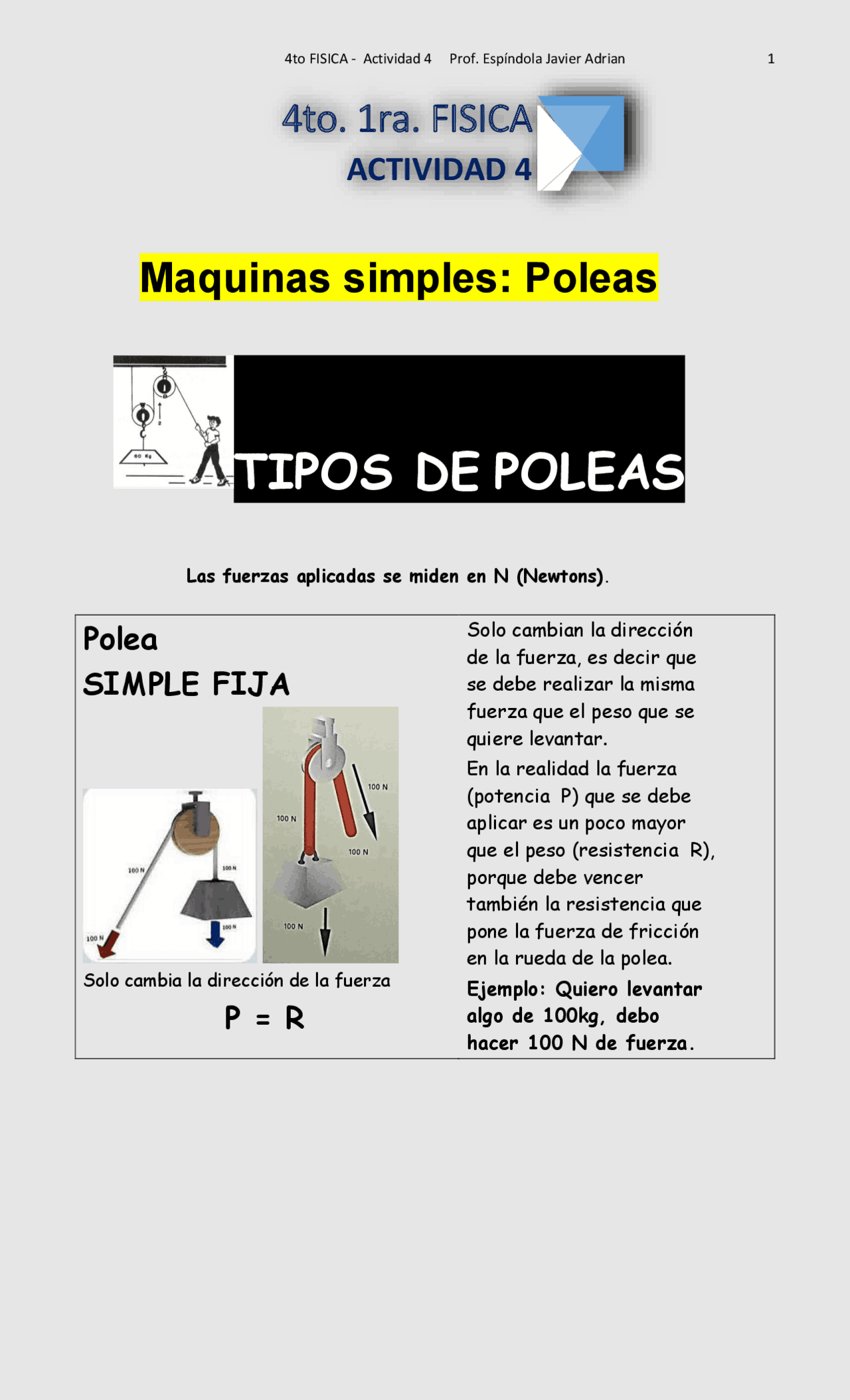

Maquinas simples: Poleas
TIPOS DE POLEAS
Las fuerzas aplicadas se miden en N (Newtons).
Polea
SIMPLE FIJA
Solo cambia la dirección de la fuerza
P = R
Solo cambian la dirección de la fuerza, es decir que se debe realizar la misma fuerza que el peso que se quiere levantar. En la realidad la fuerza (potencia P) que se debe aplicar es un poco mayor que el peso (resistencia R), porque debe vencer también la resistencia que pone la fuerza de fricción en la rueda de la polea. Ejemplo: Quiero levantar algo de 100kg, debo hacer 100 N de fuerza.
4to. 1ra. FISICA
ACTIVIDAD 4
Polea
SIMPLE MOVIL
Se mueve junto con el peso y disminuye 50% la fuerza necesaria.
P = R.
Esta máquina consiste en una polea fija pero de la que está pendiendo (colgada) otra polea que a su vez sostiene el peso a levantar. La cuerda que rodea las ruedas de ambas poleas va sujeta por uno de sus extremos mientras que por el otro extremo se ejerce la fuerza. Este tipo de poleas produce una ventaja que consiste en que la fuerza necesaria para levantar una carga es justamente la mitad de la fuerza que habría sido necesaria para levantar la carga sin polea. Ejemplo: Quiero levantar algo de 100kg, debo hacer 50 N de fuerza.
Aparejo
FACTORIAL
En general…
P = R.
2.n
También llamado APAREJO EN SERIE , está formado por un número de poleas fijas sobre una misma montura y otras tantas poleas móviles también colocadas sobre una misma montura, de la cual depende la carga a levantar. La resistencia está formada por dicha carga y el peso de la parte móvil del aparejo. Por ejemplo, la figura muestra un aparejo con dos poleas fijas y dos móviles. La fuerza que se debe realizar, es en este caso, la cuarta parte de la fuerza. n es la cantidad de poleas móviles conectadas entre sí coplanares o en paralelo. Por ejemplo, si el peso fuera de 100kg P = R. = 100 .= 100 .= 25 N 2.n 2.2 4
Ejercicios:
- ¿Qué fuerza será necesaria para levantar una carga de 300 Tn de peso con una polea fija? ¿Y con una polea móvil?
- Con un aparejo potencial de 5 poleas móviles se desea levantar un objeto cuya masa es de 1000kg. Calcular la fuerza necesaria para elevarlo. Dibujar el sistema.
- Para levantar un peso de 500kg con una polea móvil ¿Cuánta fuerza se realizó?
- Con un aparejo factorial de 4 poleas móviles se pretende levantar una carga de 1.180 kg de peso. Calcula la fuerza que es preciso para elevarla. Dibuja el sistema.
- Para levantar un peso de 420kg ¿Conviene más un aparejo factorial de 5 poleas móviles o un aparejo potencial de 5 poleas móviles?
- Determina la fuerza que se debe hacer para levantar un objeto de 520 kg de peso utilizando las siguientes poleas y aparejos:
- Si quiero levantar un peso de 12000kg qué me conviene más ¿Un aparejo factorial de 3 poleas móviles o un aparejo potencial de 2 poleas móviles?
- ¿Cuánta fuerza se hizo con una polea simples fija para levantar 350 Tn?
