A
A
vacío sobrebaño
vacíosobrePB
h. ventana1.60m ENTREPISOESTARESCRITORIO
B B
A
A
+/- 0.
B B
PLANTA DE TECHOS
1- Comprender e identificar el nivel de detalle según la escala utilizada. A mayor escala, mayor nivel de detalle. 3- Aplicar Normativas de lineas, letras-numeros y cotas para la presentación. 4- Usar eficientemente el espacio de trabajo de la lamina.
20
65$^25
OBJETIVOS:
CARRERA: ARQUITECTURA | SISTEMAS DE REPRESENTACION ARQ.

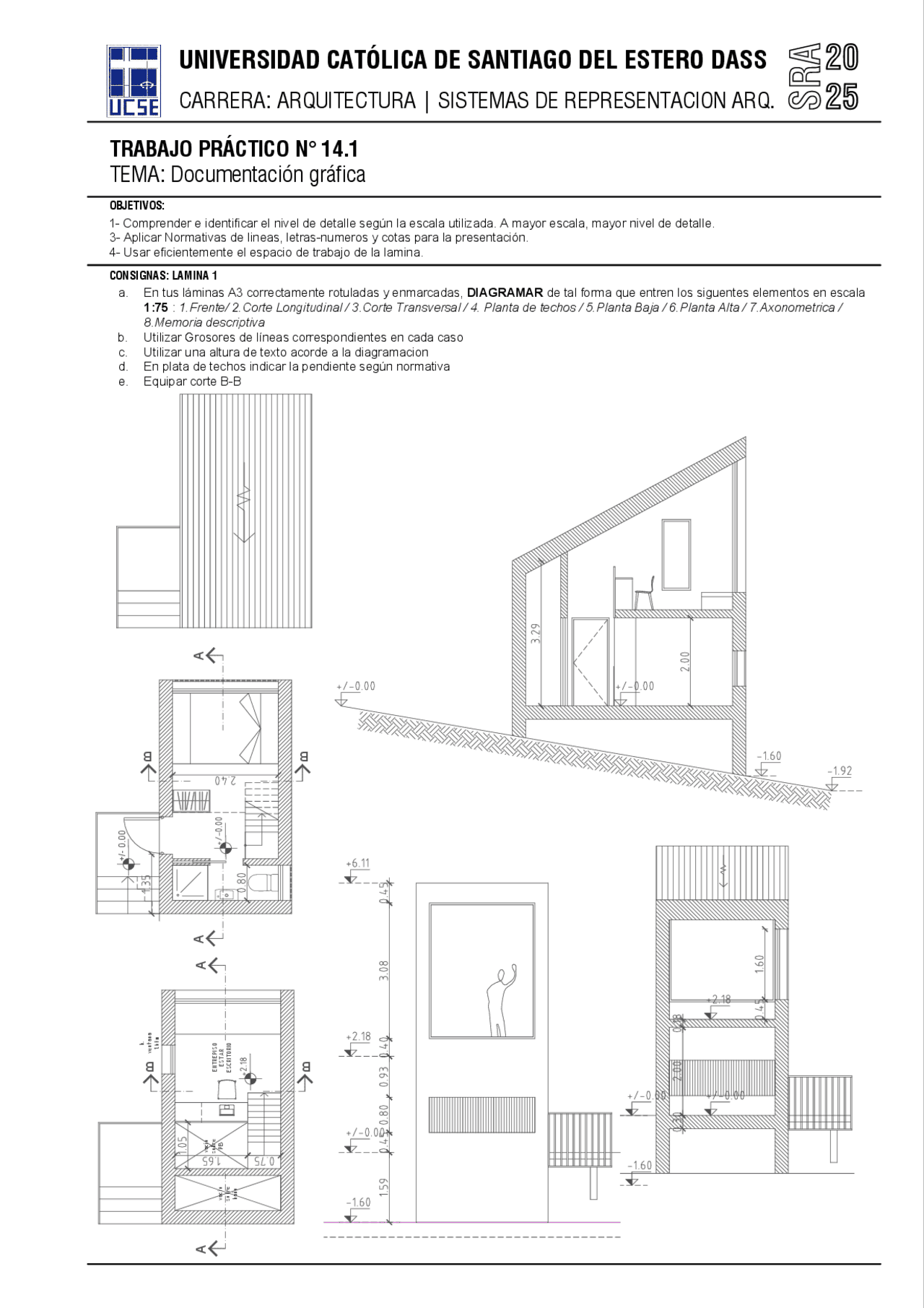

TRABAJO PRÁCTICO N° 14.
TEMA: Documentación gráfica
CONSIGNAS: LAMINA 1
a. En tus láminas A3 correctamente rotuladas y enmarcadas, DIAGRAMAR de tal forma que entren los siguentes elementos en escala 1:75 : 1.Frente/ 2.Corte Longitudinal / 3.Corte Transversal / 4. Planta de techos / 5.Planta Baja / 6.Planta Alta / 7.Axonometrica / 8.Memoria descriptiva b. Utilizar Grosores de líneas correspondientes en cada caso c. Utilizar una altura de texto acorde a la diagramacion d. En plata de techos indicar la pendiente según normativa e. Equipar corte B-B
CARRERA: ARQUITECTURA | SISTEMAS DE REPRESENTACION ARQ. 65$ 25
CORTE
CORTE
PLANTA
PLANTA
DE TECHOS
PLANTA
FACHADA
NOTA: Puedes recortar estas figura por las lineas punteadas para organizar tu lamina A3 para el ejercicio 14.
PERSPECTIVA AXONOMÉTRICA ISOMÉTRICA
1- Comprender e identificar el nivel de detalle según la escala utilizada. A mayor Escala, mayor nivel de detalle. 3- Aplicar Normativas de lineas, letras-numeros y cotas para la presentación. 4- Usar eficientemente el espacio de trabajo de la lamina.
20
65$^25
OBJETIVOS:
CARRERA: ARQUITECTURA | SISTEMAS DE REPRESENTACION ARQ.
TRABAJO PRÁCTICO N° 14.2 y 14.
TEMA: Documentación gráfica
CONSIGNAS: LAMINA 2
a. En tus láminas A3 correctamente rotuladas y enmarcadas diagramala de tal forma que entren los siguentes elementos en escala 1:50: 1.Axonometrica con sombra b. Agregar vegetación y figura humana realizando actividades (colocarle sombra a los mismos) c. Utilizar Grosores de líneas correspondientes en cada caso
CONSIGNAS: LAMINA 3 d. En tus láminas A3 correctamente rotuladas y enmarcadas diagramala de tal forma que entren los siguentes elementos en escala 1:75: 1.Frente y planta de techo con sombras e. Utilizar Grosores de líneas correspondientes en cada caso
RÓTULO
RÓTULO
PLANTA DE TECHOS
CORTE A-A'
NTN
sol
LAMINA 2
LAMINA 3
NOTA: EN ESTE CASO SE USO UN ESPESOR DE 0.09mm A CAUSA DE ESO LAS BARANDAS SE VEN COMPACTAS EN RELACIÓN AL RESTO DEL DIBUJO
1- Comprender e identificar el nivel de detalle según la escala utilizada. A mayor, mayor nivel de detalle. 3- Aplicar Normativas de lineas, letras-numeros y cotas para la presentación. 4- Usar eficientemente el espacio de trabajo de la lamina.
65$^25
OBJETIVOS:
CARRERA: ARQUITECTURA | SISTEMAS DE REPRESENTACION ARQ.
TRABAJO PRÁCTICO N° 14.
TEMA: Documentación gráfica
CONSIGNAS: LAMINA 4
a. En tus láminas A3 correctamente rotuladas y enmarcadas diagramala de tal forma que entren los siguentes elementos en escala 1:50: 1.Planta Baja / 2.Planta Alta /3. Corte longitudinal / 4. Corte transversal c. Utilizar Grosores de líneas correspondientes en cada caso d. Utilizar una altura de texto acorde a la diagramacion
N OTA:Cuanto más grande la escala, más información constructiva y funcional hay que mostrar, porque el lector del plano (otro arquitecto, el cliente o la municipalidad) lo necesita para comprender el proyecto.
RÓTULO
CRITERIOS DE EVALUACIÓN
- DIAGRAMACION DE LAMINAS: correcto uso del espacio y ubicación de los componentes Contenido: correcta representación e identificacion de las piezas gráficas. Aplicación rigurosa de los distintos valores y tipos de línea. Uso de proyecciones para la construccion de las vistas. 2.Presentación de la lámina: limpieza, prolijidad. Uso de rótulo con caligrafía técnica, buena distribución de gráficas en el espacio de trabajo 3.Responsabilidad: cumplimiento del plazo de entrega ENTREGA: Miércoles __septiembre al comienzo de la clase.
PLANTA Esc. 1:50 PLANTA Esc. 1:
CORTE Esc. 1:50 CORTE Esc. 1:
