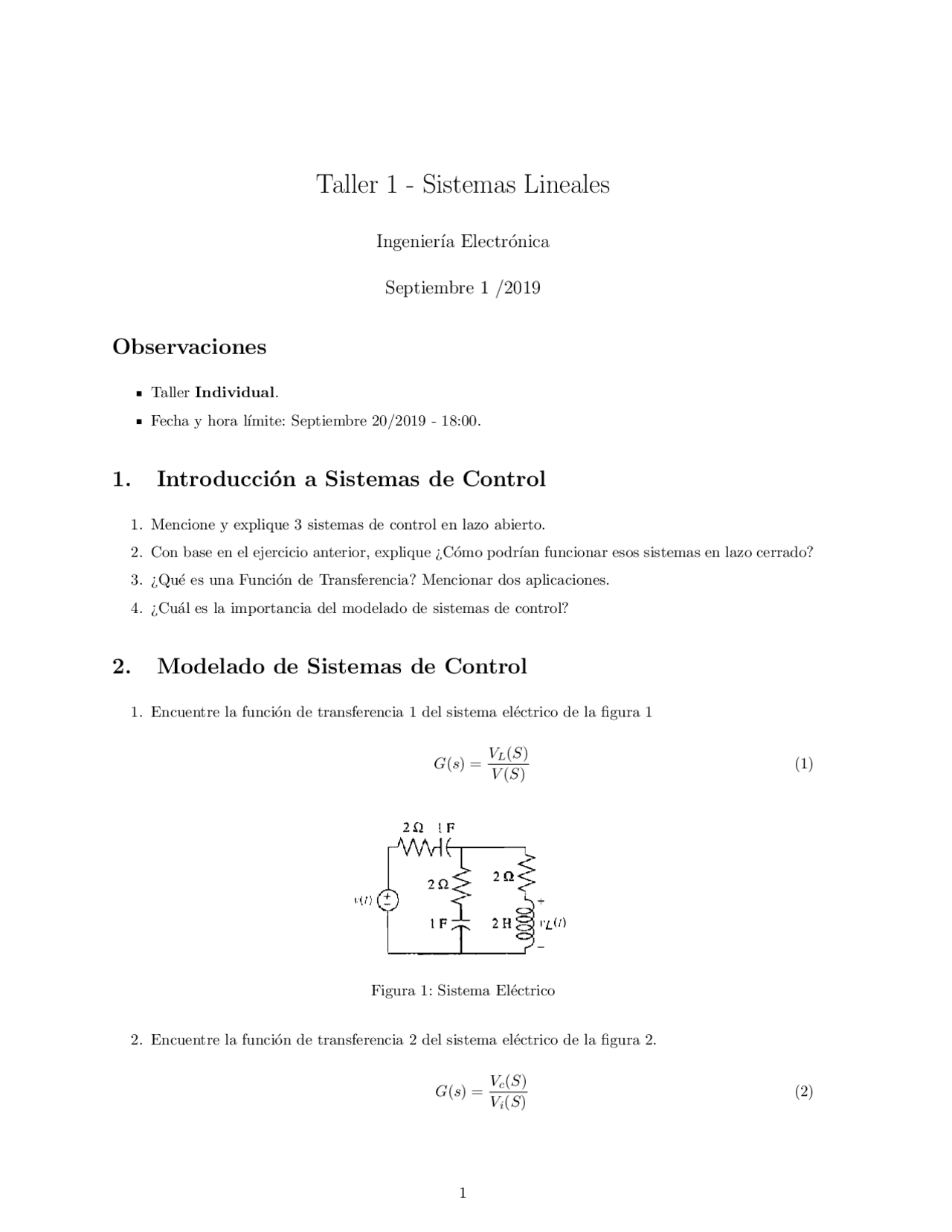

Taller 1 - Sistemas Lineales
Ingenier´ıa Electr´onica
Septiembre 1 /2019
Observaciones
Taller Individual.
Fecha y hora l´ımite: Septiembre 20/2019 - 18:00.
1. Introducci´on a Sistemas de Control
1. Mencione y explique 3 sistemas de control en lazo abierto.
2. Con base en el ejercicio anterior, explique ¿C´omo podr´ıan funcionar esos sistemas en lazo cerrado?
3. ¿Qu´e es una Funci´on de Transferencia? Mencionar dos aplicaciones.
4. ¿Cu´al es la importancia del modelado de sistemas de control?
2. Modelado de Sistemas de Control
1. Encuentre la funci´on de transferencia 1 del sistema el´ectrico de la figura 1
G(s) = VL(S)
V(S)(1)
Figura 1: Sistema El´ectrico
2. Encuentre la funci´on de transferencia 2 del sistema el´ectrico de la figura 2.
G(s) = Vc(S)
Vi(S)(2)
1
