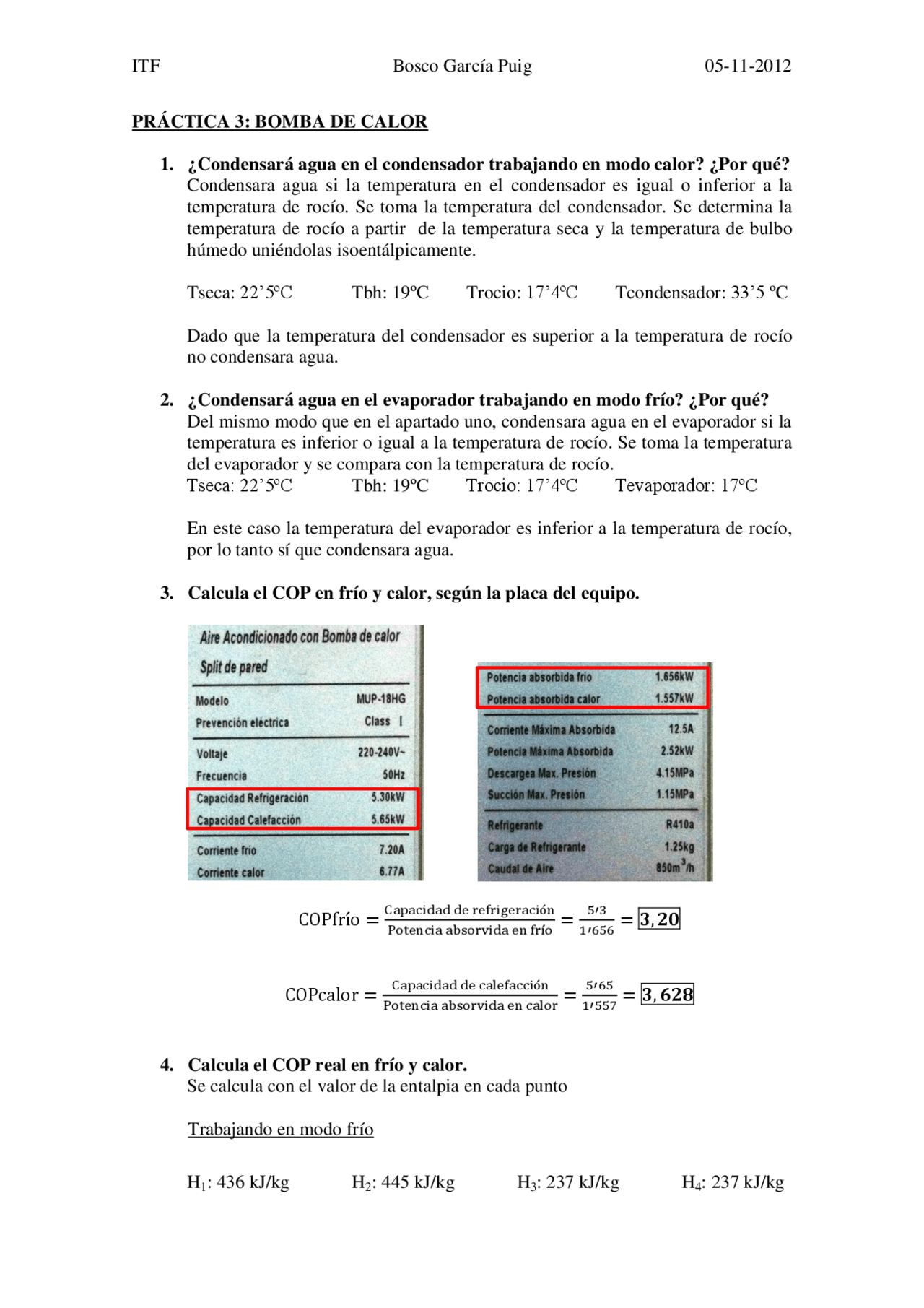

ITF Bosco García Puig 05-11-2012
PRÁCTICA 3: BOMBA DE CALOR
1. ¿Condensará agua en el condensador trabajando en modo calor? ¿Por qué?
Condensara agua si la temperatura en el condensador es igual o inferior a la
temperatura de rocío. Se toma la temperatura del condensador. Se determina la
temperatura de rocío a partir de la temperatura seca y la temperatura de bulbo
húmedo uniéndolas isoentálpicamente.
Tseca: 22’5ºC Tbh: 19ºC Trocio: 17’4ºC Tcondensador: 33’5 ºC
Dado que la temperatura del condensador es superior a la temperatura de rocío
no condensara agua.
2. ¿Condensará agua en el evaporador trabajando en modo frío? ¿Por qué?
Del mismo modo que en el apartado uno, condensara agua en el evaporador si la
temperatura es inferior o igual a la temperatura de rocío. Se toma la temperatura
del evaporador y se compara con la temperatura de rocío.
Tseca: 22’5ºC Tbh: 19ºC Trocio: 17’4ºC Tevaporador: 17ºC
En este caso la temperatura del evaporador es inferior a la temperatura de rocío,
por lo tanto sí que condensara agua.
3. Calcula el COP en frío y calor, según la placa del equipo.
4. Calcula el COP real en frío y calor.
Se calcula con el valor de la entalpia en cada punto
Trabajando en modo frío
H1: 436 kJ/kg H2: 445 kJ/kg H3: 237 kJ/kg H4: 237 kJ/kg
