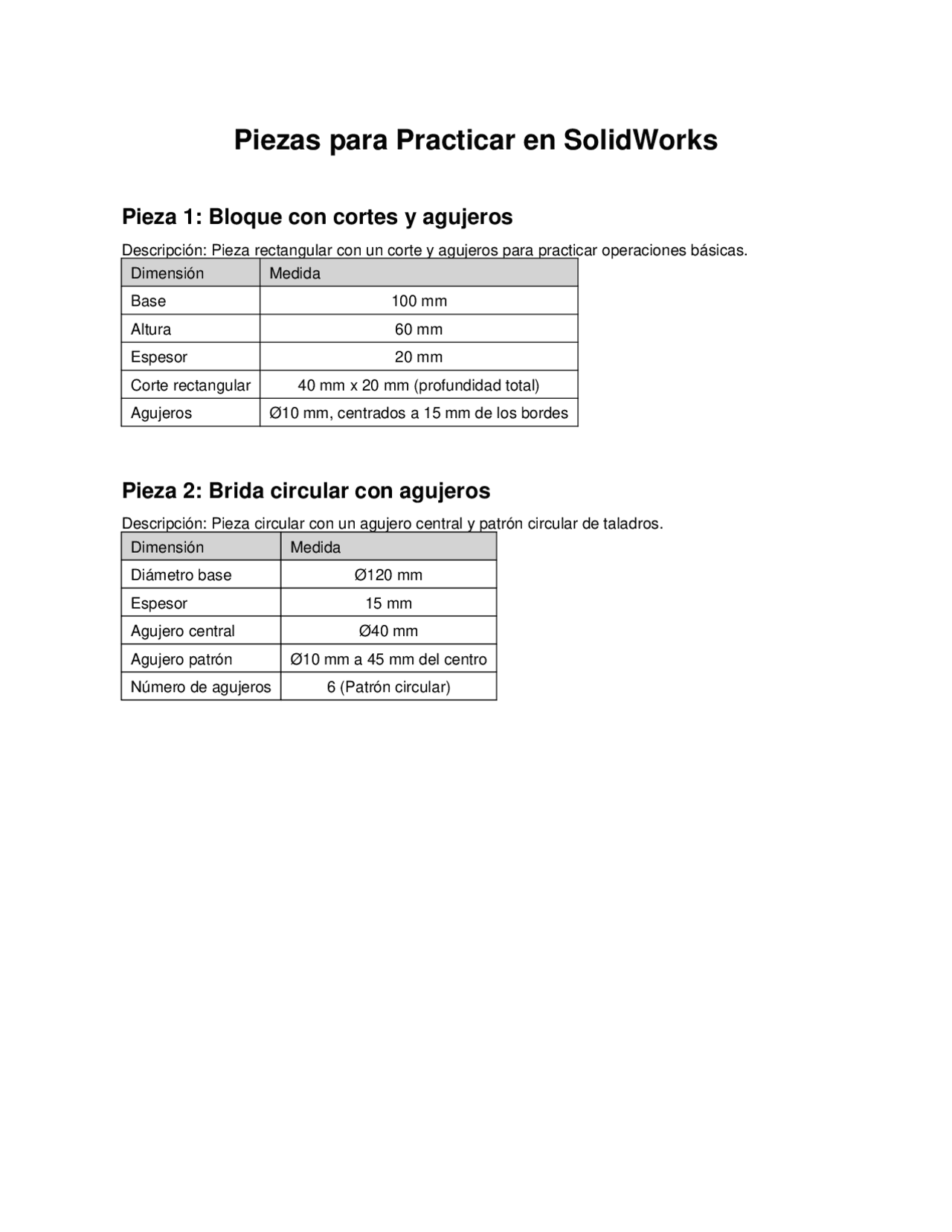

Piezas para Practicar en SolidWorks
Pieza 1: Bloque con cortes y agujeros
Descripción: Pieza rectangular con un corte y agujeros para practicar operaciones básicas.
Dimensión Medida
Base 100 mm
Altura 60 mm
Espesor 20 mm
Corte rectangular 40 mm x 20 mm (profundidad total)
Agujeros Ø10 mm, centrados a 15 mm de los bordes
Pieza 2: Brida circular con agujeros
Descripción: Pieza circular con un agujero central y patrón circular de taladros.
Dimensión Medida
Diámetro base Ø120 mm
Espesor 15 mm
Agujero central Ø40 mm
Agujero patrón Ø10 mm a 45 mm del centro
Número de agujeros 6 (Patrón circular)
