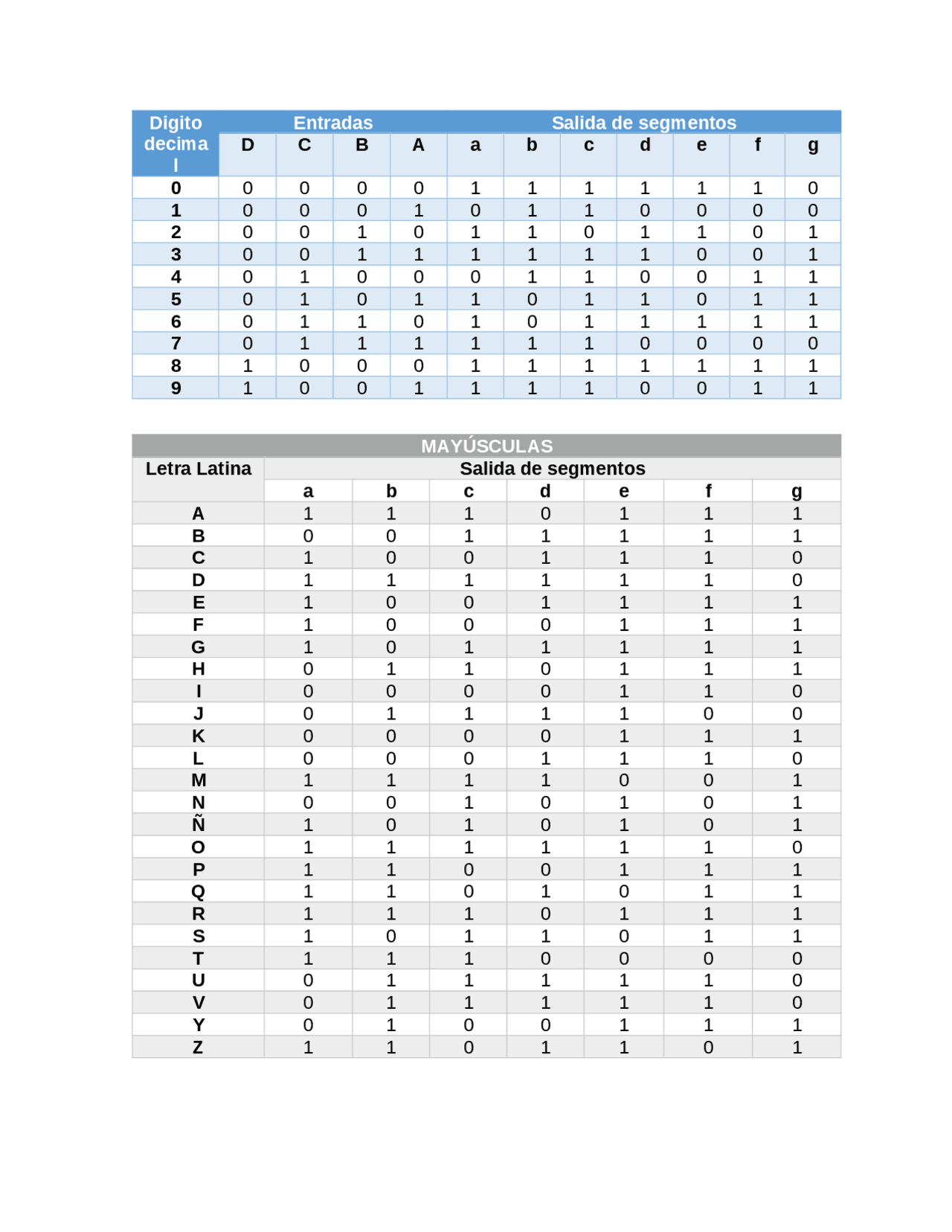

Digito decima l Entradas Salida de segmentos D C B A a b c d e f g 0 0 0 0 0 1 1 1 1 1 1 0 1 0 0 0 1 0 1 1 0 0 0 0 2 0 0 1 0 1 1 0 1 1 0 1 3 0 0 1 1 1 1 1 1 0 0 1 4 0 1 0 0 0 1 1 0 0 1 1 5 0 1 0 1 1 0 1 1 0 1 1 6 0 1 1 0 1 0 1 1 1 1 1 7 0 1 1 1 1 1 1 0 0 0 0 8 1 0 0 0 1 1 1 1 1 1 1 9 1 0 0 1 1 1 1 0 0 1 1 MAYÚSCULAS Letra Latina Salida de segmentos a b c d e f g A 1 1 1 0 1 1 1 B 0 0 1 1 1 1 1 C 1 0 0 1 1 1 0 D 1 1 1 1 1 1 0 E 1 0 0 1 1 1 1 F 1 0 0 0 1 1 1 G 1 0 1 1 1 1 1 H 0 1 1 0 1 1 1 I 0 0 0 0 1 1 0 J 0 1 1 1 1 0 0 K 0 0 0 0 1 1 1 L 0 0 0 1 1 1 0 M 1 1 1 1 0 0 1 N 0 0 1 0 1 0 1 Ñ 1 0 1 0 1 0 1 O 1 1 1 1 1 1 0 P 1 1 0 0 1 1 1 Q 1 1 0 1 0 1 1 R 1 1 1 0 1 1 1 S 1 0 1 1 0 1 1 T 1 1 1 0 0 0 0 U 0 1 1 1 1 1 0 V 0 1 1 1 1 1 0 Y 0 1 0 0 1 1 1 Z 1 1 0 1 1 0 1
MINÚSCULAS
Letra Latina Salida de segmentos a b c d e f g a 1 1 1 1 1 0 1 b 0 0 1 1 1 1 1 c 0 0 0 1 1 0 1 d 0 1 1 1 1 0 1 e 1 1 1 0 1 1 1 f 1 0 0 0 1 1 1 g 1 1 1 0 0 1 1 h 0 0 1 0 1 1 1 i 0 0 0 0 1 1 0 j 0 1 1 1 0 0 0 l 0 0 0 1 1 0 0 n 0 0 1 0 1 0 1 ñ 1 0 1 0 1 0 1 o 0 0 1 1 1 0 1 p 1 1 0 0 1 1 1 q 1 1 1 0 0 1 1 r 0 0 0 0 1 0 1 s 1 0 1 1 0 1 1 t 0 0 0 1 1 1 1 u 0 0 1 1 1 0 0 v 0 1 1 1 1 1 0 y 0 1 1 1 0 1 1 z 1 1 0 1 1 0 1 La condición No Importa o Don’t Care permite al diseñador del circuito simplificar su implementación ya que le permite elegir el valor de salida más favorable para sus intereses. Es decir, permite que algunas entradas y salidas no se tomen en cuenta con la finalidad de simplificar un circuito, sin embargo, hay que tener en cuenta que en la práctica esta especificación incompleta se hace de dos formas. En algunas ocasiones no importa el valor que adopte la función para ciertas combinaciones de variables; en otras ocasiones, podemos saber que ciertas combinaciones de variables no se van a presentar nunca. Esta condición se puede aplicar en la tabla de verdad tanto con en los mapas de Karnaugh. Un ejemplo en la tabla de verdad, es para el decodificador BCD-7 como recibe entrada de 4 bits, por lo que existen 16 combinaciones, sin embargo, sólo trabaja con 10 combinaciones, por lo que, partir del valor 9 se puede marcar con “x” o no ponerlo, ya que, el resto de combinaciones binarias no se utilizan en BCD.
