LOCALIZACIÓN
PANEL SOLAR JA SOLAR DE 600W
SUPRESOR DE PICOS 240Vac
TIERRA FISICA
SIMBOLOGIA
BREAKER 25A 500Vdc
INVERSOR DE CORRIENTE DC/AC
INTERRUPTOR TERMOMAGNÉTICO
KWH MEDIDOR BI-DIRECCIONAL
EDEESTE ACOMETIDA EDEESTE
PROYECTO:

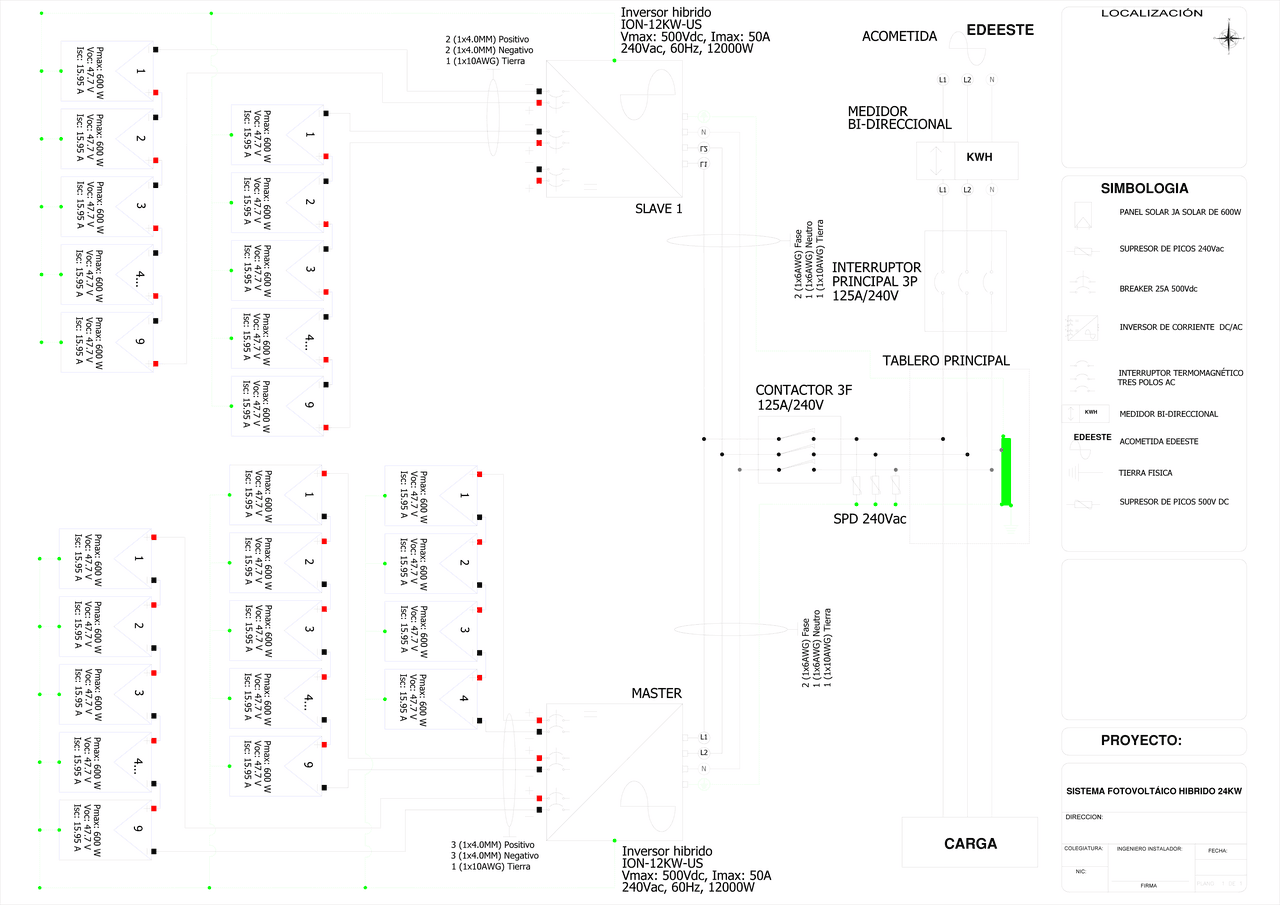

SISTEMA FOTOVOLTÁICO HIBRIDO 24KW
FECHA:
DIRECCION:
COLEGIATURA:
L1
L2
L1 L2 N
KWH
EDEESTE
MEDIDOR
BI-DIRECCIONAL
ACOMETIDA
CONTACTOR 3F
TABLERO PRINCIPAL
L1 L2 N
CARGA
SE
NE
SO
NO
OE
S
N
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
1
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
2
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
3
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
4...
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
9
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
1
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
2
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
3
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
4...
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
9
MASTER
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
1
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
2
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
3
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
4
L1
L2
Inversor hibrido
ION-12KW-US
Vmax: 500Vdc, Imax: 50A
240Vac, 60Hz, 12000W
SLAVE 1
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
1
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
2
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
3
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
4...
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
9
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
1
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
2
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
3
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
4...
Pmax: 600 W
Voc: 47.7 V
Isc: 15.95 A
9
Inversor hibrido
ION-12KW-US
Vmax: 500Vdc, Imax: 50A
240Vac, 60Hz, 12000W
N
N
INTERRUPTOR
PRINCIPAL 3P
125A/240V
125A/240V
SPD 240Vac
SUPRESOR DE PICOS 500V DC
3 (1x4.0MM) Positivo
3 (1x4.0MM) Negativo
1 (1x10AWG) Tierra
2 (1x4.0MM) Positivo
2 (1x4.0MM) Negativo
1 (1x10AWG) Tierra
2 (1x6AWG) Fase
1 (1x6AWG) Neutro
1 (1x10AWG) Tierra
2 (1x6AWG) Fase
1 (1x6AWG) Neutro
1 (1x10AWG) Tierra
TRES POLOS AC
NIC:
FIRMA
INGENIERO INSTALADOR:
