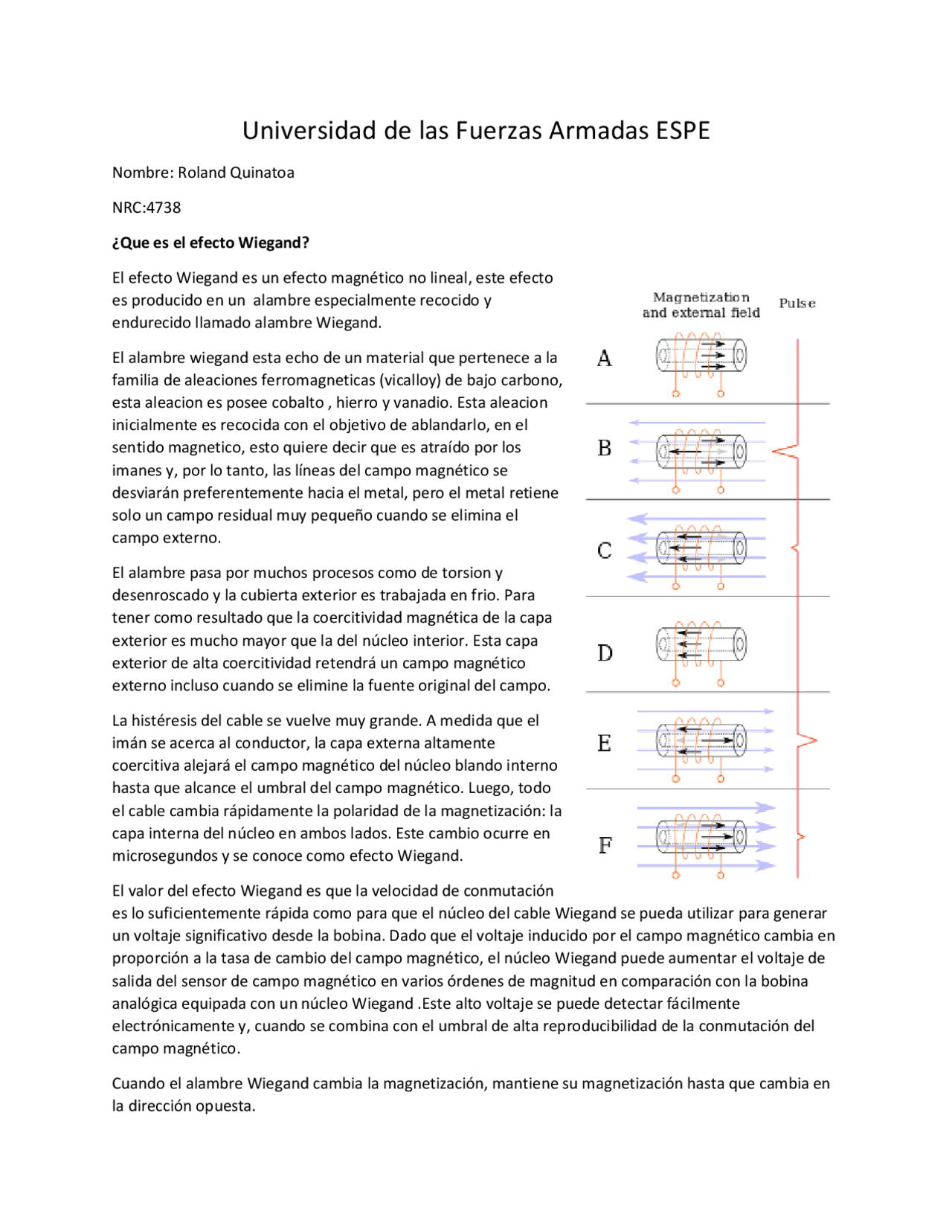

Universidad de las Fuerzas Armadas ESPE
Nombre: Roland Quinatoa
NRC:4738
¿Que es el efecto Wiegand?
El efecto Wiegand es un efecto magnético no lineal, este efecto
es producido en un alambre especialmente recocido y
endurecido llamado alambre Wiegand.
El alambre wiegand esta echo de un material que pertenece a la
familia de aleaciones ferromagneticas (vicalloy) de bajo carbono,
esta aleacion es posee cobalto , hierro y vanadio. Esta aleacion
inicialmente es recocida con el objetivo de ablandarlo, en el
sentido magnetico, esto quiere decir que es atraído por los
imanes y, por lo tanto, las líneas del campo magnético se
desviarán preferentemente hacia el metal, pero el metal retiene
solo un campo residual muy pequeño cuando se elimina el
campo externo.
El alambre pasa por muchos procesos como de torsion y
desenroscado y la cubierta exterior es trabajada en frio. Para
tener como resultado que la coercitividad magnética de la capa
exterior es mucho mayor que la del núcleo interior. Esta capa
exterior de alta coercitividad retendrá un campo magnético
externo incluso cuando se elimine la fuente original del campo.
La histéresis del cable se vuelve muy grande. A medida que el
imán se acerca al conductor, la capa externa altamente
coercitiva alejará el campo magnético del núcleo blando interno
hasta que alcance el umbral del campo magnético. Luego, todo
el cable cambia rápidamente la polaridad de la magnetización: la
capa interna del núcleo en ambos lados. Este cambio ocurre en
microsegundos y se conoce como efecto Wiegand.
El valor del efecto Wiegand es que la velocidad de conmutación
es lo suficientemente rápida como para que el núcleo del cable Wiegand se pueda utilizar para generar
un voltaje significativo desde la bobina. Dado que el voltaje inducido por el campo magnético cambia en
proporción a la tasa de cambio del campo magnético, el núcleo Wiegand puede aumentar el voltaje de
salida del sensor de campo magnético en varios órdenes de magnitud en comparación con la bobina
analógica equipada con un núcleo Wiegand .Este alto voltaje se puede detectar fácilmente
electrónicamente y, cuando se combina con el umbral de alta reproducibilidad de la conmutación del
campo magnético.
Cuando el alambre Wiegand cambia la magnetización, mantiene su magnetización hasta que cambia en
la dirección opuesta.
