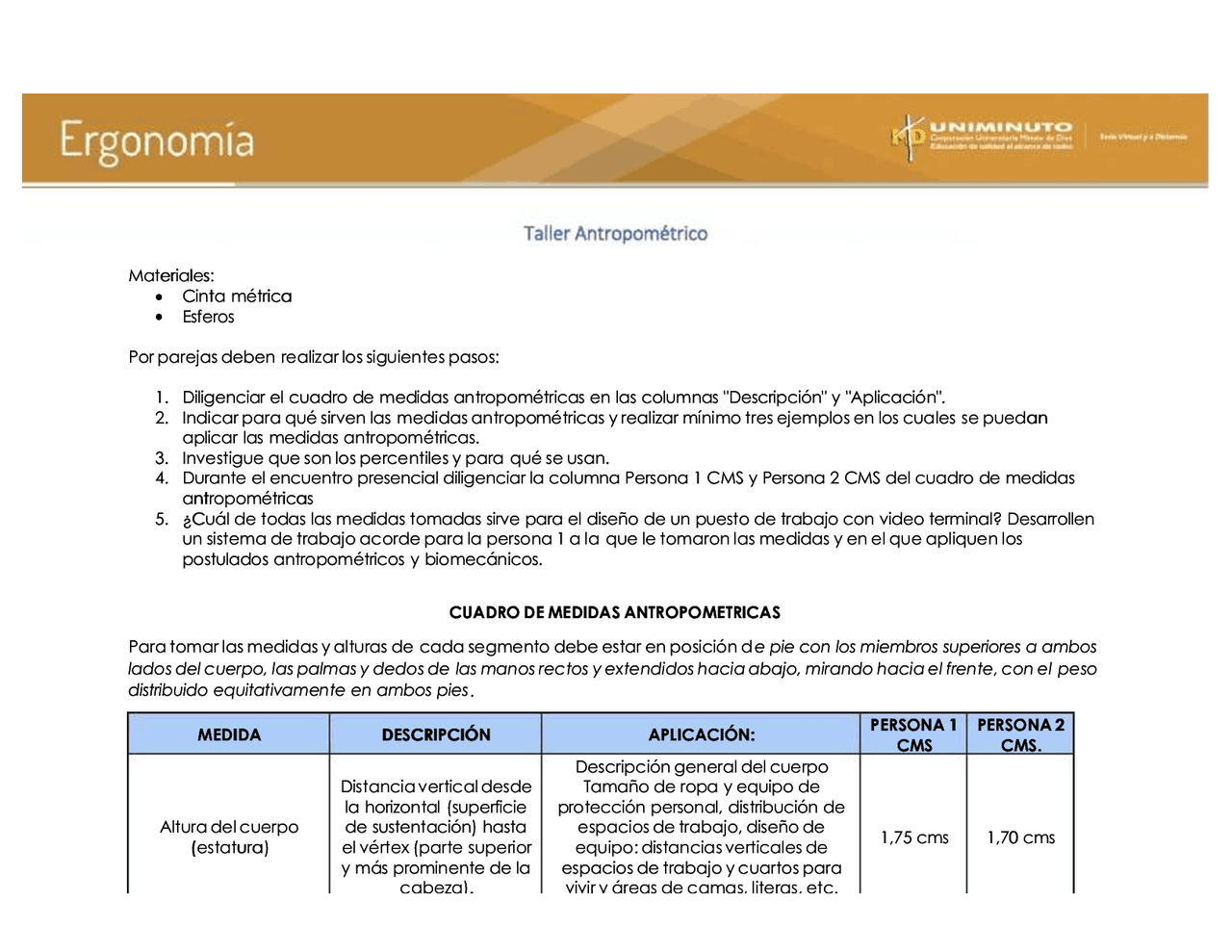

Materiales:Materiales:

 Cinta métricaCinta métrica

 EsferosEsferos

Por parejas debenPor parejas deben realizar los siguientes pasos:realizar los siguientes pasos:

1.1. Diligenciar el cuadro de medidas antropométricas en las columnas "Descripción" y "Aplicación".Diligenciar el cuadro de medidas antropométricas en las columnas "Descripción" y "Aplicación".

2.2. Indicar para qué sirven lasIndicar para qué sirven las medidas antropomedidas antropométricas y realizar mínimo tres ejemplos en los cualesmétricas y realizar mínimo tres ejemplos en los cuales se puedanse puedan

aplicar las medidas antropométricas.aplicar las medidas antropométricas.

3.3. Investigue que son los percentiles y paraInvestigue que son los percentiles y para qué se usan.qué se usan.

4.4. Durante el encuentro presencial diligenciar la columna Persona 1 CMS y Persona 2 CMS del cuadro de medidasDurante el encuentro presencial diligenciar la columna Persona 1 CMS y Persona 2 CMS del cuadro de medidas

antropométricasantropométricas

5.5. ¿Cuál de todas las medidas tomadas sirve para el diseño de un puesto de trabajo con video terminal? Desarrollen¿Cuál de todas las medidas tomadas sirve para el diseño de un puesto de trabajo con video terminal? Desarrollen

un sistema de trabajo acorde para la persona 1 a laun sistema de trabajo acorde para la persona 1 a la que le tomaron las medidas y en el que apliquen losque le tomaron las medidas y en el que apliquen los

postulados antropométricos y biomecánicos.postulados antropométricos y biomecánicos.

CUADRO DE MEDIDAS ANTROPOMETRICASCUADRO DE MEDIDAS ANTROPOMETRICAS

Para tomar las medidas y alturas dePara tomar las medidas y alturas de cada segmento debe estar en posición dcada segmento debe estar en posición d e pie con los miembros superiores a ambose pie con los miembros superiores a ambos

lados del cuerpo, las palmas y dedos delados del cuerpo, las palmas y dedos de las manos rectos y extendidos hacia abajo, mirando hacia el frente, con ellas manos rectos y extendidos hacia abajo, mirando hacia el frente, con el pesopeso

distribuido equitativamente en ambos piesdistribuido equitativamente en ambos pies ..

MEDIDAMEDIDA DESCRIPCIÓNDESCRIPCIÓN APLICACIÓN:APLICACIÓN:

PERSONA 1PERSONA 1

CMSCMS

PERSONA 2PERSONA 2

CMS.CMS.

Altura del cuerpoAltura del cuerpo

(estatura)(estatura)

Distancia vertical desdeDistancia vertical desde

la horizontal (superficiela horizontal (superficie

de sustentación) hastade sustentación) hasta

el vértex (parteel vértex (parte superiorsuperior

y más prominente de lay más prominente de la

cabeza).cabeza).

Descripción general del cuerpoDescripción general del cuerpo

Tamaño de ropa y equipo deTamaño de ropa y equipo de

protección personal, distribución deprotección personal, distribución de

espacios de trabajo, diseño deespacios de trabajo, diseño de

equipo: distancias verticales deequipo: distancias verticales de

espacios de trabajo y cuartos paraespacios de trabajo y cuartos para

vivir y áreas de camas, literas, etc.vivir y áreas de camas, literas, etc.

1,751,75 cmscms 1,701,70 cmscms

Anchura lateral de

brazos

Distancia horizontal entre las puntas (pulpejos) de los terceros dedos (medios) de las manos. Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo: distancias horizontales de espacios de trabajo

1.62 cms 1.74 cms

Anchura de codos

Distancia horizontal entre los codos flexionados con las manos al centro del pecho. Uniendo las puntas (pulpejos) del tercer dedo (medio) de cada mano. Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo: distancias horizontales de espacios de trabajo

47 cms 47 cms

Largura de brazo

desde la vertical

Distancia horizontal desde la vertical (pared) hasta la punta (pulpejo) del tercer dedo (medio). Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo: distancias horizontales de espacios de trabajo

70 cms 72 cms

Anchura de hombros

Distancia horizontal entre los hombros (máxima protuberancia de los músculos deltoides) Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo: distancias verticales de espacios de trabajo

47 cms 42 cms

Anchura de pecho

Distancia horizontal entre los extremos del pecho. Línea a nivel de los pezones; en las mujeres, a nivel del cuarto espacio intercostal sobre el esternón Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo: distancias horizontales de espacios de trabajo

32 cms 37 cms

Anchura de cadera

Distancia horizontal entre los puntos más laterales de la cadera (anchura máxima de la pelvis). Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo: distancias horizontales de espacios de trabajo Diseño de soporte estructural para asientos, plataformas,

41 cms 34 cms

Largura de brazo

Distancia vertical desde el acromio hasta la punta (pulpejo) del tercer dedo (medio). Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo: distancias verticales de espacios de trabajo

70 cms 73 cms

Largura de mano

Distancia vertical desde la base de la mano (primer pliegue de la muñeca) hasta la punta (pulpejo) del tercer dedo (medio). Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo (instrumentos, herramientas, máquinas manuales) Diseño de mandos manuales

18 cms 20 cms

Largura de palma de

mano

Distancia vertical desde la base de la mano (primer pliegue de la muñeca) hasta la base del tercer dedo (medio). Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo (instrumentos, herramientas, máquinas manuales) Diseño de mandos manuales

9 cms 9 cms

Anchura de palma de

mano

Distancia horizontal desde borde externo lateral (región hipotenar) sobre el 5to dedo (meñique), hasta el borde lateral del 2do dedo (índice) a nivel del nudillo (región tenar). Línea a través de los puntos finales de los huesos metacarpianos. Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo (instrumentos, herramientas, máquinas manuales) Diseño de mandos manuales 411 Anchura de palma de mano DEFINICI

2 cms 2 cms

TOMA DE MEDIDAS EN POSICIÓN SEDENTE:

Anchura de muslos,

sentado

Distancia horizontal entre los bordes externos laterales de los muslos. Descripción general del cuerpo Tamaño de ropa y equipo de protección personal

Distribución de espacios de trabajo Diseño 14 cms^13 cms

frente del asiento, para acomodar la longitud del muslo al asiento del operador

Largura de rodilla,

sentado

Distancia horizontal desde la vertical (respaldo del asiento) hasta la parte anterior de la rodilla (rótula, paleta). Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo: distancias horizontales de espacios de trabajo Diseño de equipo: distancia horizontal de la parte de atrás al frente del asiento, para acomodar la longitud del muslo al asiento del operador.

41 cms 47 cms

Altura del cuerpo,

sentado

Distancia vertical (superficie de sustentación) hasta el vértex (parte superior y más prominente de la cabeza). Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo: distancias verticales de espacios de trabajo y cuartos para vivir, y espacios de camas, literas, etc. Diseño de asientos

132 cms 126 cms

Altura al glúteo,

sentado

Distancia vertical desde el suelo (superficie de sustentación) hasta superficie del asiento. Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo: distancias verticales de espacios de trabajo y cuartos para vivir, y espacios de camas, literas, etc. Diseño de asientos

49 cms 40 cms

Altura a la rodilla,

sentado

Distancia vertical desde el suelo (superficie de sustentación) hasta superficie superior de la rodilla. Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo: distancias verticales de espacios de trabajo y cuartos para vivir, y espacios de camas, literas, etc. Diseño de asientos

54 cms 53 cms

Altura al muslo,

sentado

Distancia vertical desde el suelo (superficie de sustentación) hasta parte de adentro del muslo (fosa poplíteo). Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo: distancias verticales de espacios de trabajo y cuartos para vivir, y espacios de

57 cms 56 cms

Largura de brazo y

mano

Distancia horizontal desde la parte posterior del codo hasta la punta (pulpejo) del tercer dedo (medio) de la mano. Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo: distancias horizontales de espacios de trabajo y cuartos para vivir, y espacios de camas, literas, etc. Diseño de asientos

70 cms 72 cms

Anchura de espalda

Distancia horizontal desde los puntos más laterales de los brazos (máxima protuberancia de los músculos deltoides), con los miembros superiores extendidos hacia delante. Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo: distancias horizontales de espacios de trabajo

47 cms 42 cms

Anchura cadera,

sentado

Distancia horizontal entre los puntos más laterales de las caderas, sentado. Descripción general del cuerpo Tamaño de ropa y equipo de protección personal Distribución de espacios de trabajo Diseño de equipo: distancias horizontales de espacios de trabajo

37 cms 36 cms
