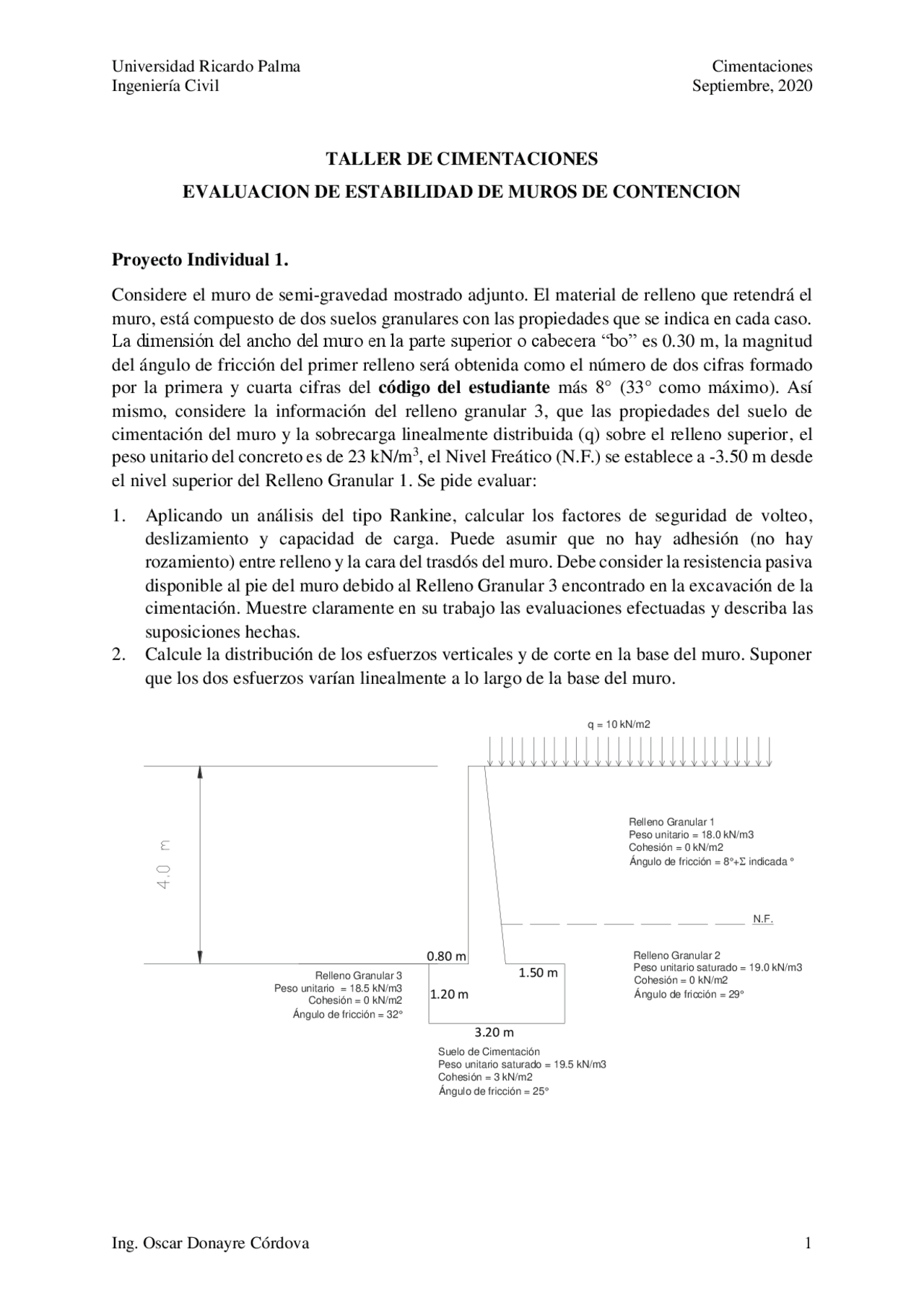

Universidad Ricardo Palma Cimentaciones
Ingeniería Civil Septiembre, 2020
Ing. Oscar Donayre Córdova 1
TALLER DE CIMENTACIONES
EVALUACION DE ESTABILIDAD DE MUROS DE CONTENCION
Proyecto Individual 1.
Considere el muro de semi-gravedad mostrado adjunto. El material de relleno que retendrá el
muro, está compuesto de dos suelos granulares con las propiedades que se indica en cada caso.
La dimensión del ancho del muro en la parte superior o cabecera “bo” es 0.30 m, la magnitud
del ángulo de fricción del primer relleno será obtenida como el número de dos cifras formado
por la primera y cuarta cifras del código del estudiante más 8° (33° como máximo). Así
mismo, considere la información del relleno granular 3, que las propiedades del suelo de
cimentación del muro y la sobrecarga linealmente distribuida (q) sobre el relleno superior, el
peso unitario del concreto es de 23 kN/m3, el Nivel Freático (N.F.) se establece a -3.50 m desde
el nivel superior del Relleno Granular 1. Se pide evaluar:
1. Aplicando un análisis del tipo Rankine, calcular los factores de seguridad de volteo,
deslizamiento y capacidad de carga. Puede asumir que no hay adhesión (no hay
rozamiento) entre relleno y la cara del trasdós del muro. Debe consider la resistencia pasiva
disponible al pie del muro debido al Relleno Granular 3 encontrado en la excavación de la
cimentación. Muestre claramente en su trabajo las evaluaciones efectuadas y describa las
suposiciones hechas.
2. Calcule la distribución de los esfuerzos verticales y de corte en la base del muro. Suponer
que los dos esfuerzos varían linealmente a lo largo de la base del muro.
q = 10 kN/m2
N.F.
Relleno Granular 1
Peso unitario = 18.0 kN/m3
Cohesión = 0 kN/m2
Ángulo de fricción = 8°+ indicada °
Relleno Granular 2
Peso unitario saturado = 19.0 kN/m3
Cohesión = 0 kN/m2
Ángulo de fricción = 29°
Relleno Granular 3
Peso unitario = 18.5 kN/m3
Cohesión = 0 kN/m2
Ángulo de fricción = 32°
Suelo de Cimentación
Peso unitario saturado = 19.5 kN/m3
Cohesión = 3 kN/m2
Ángulo de fricción = 25°
0.80 m
1.20 m
3.20 m
1.50 m
