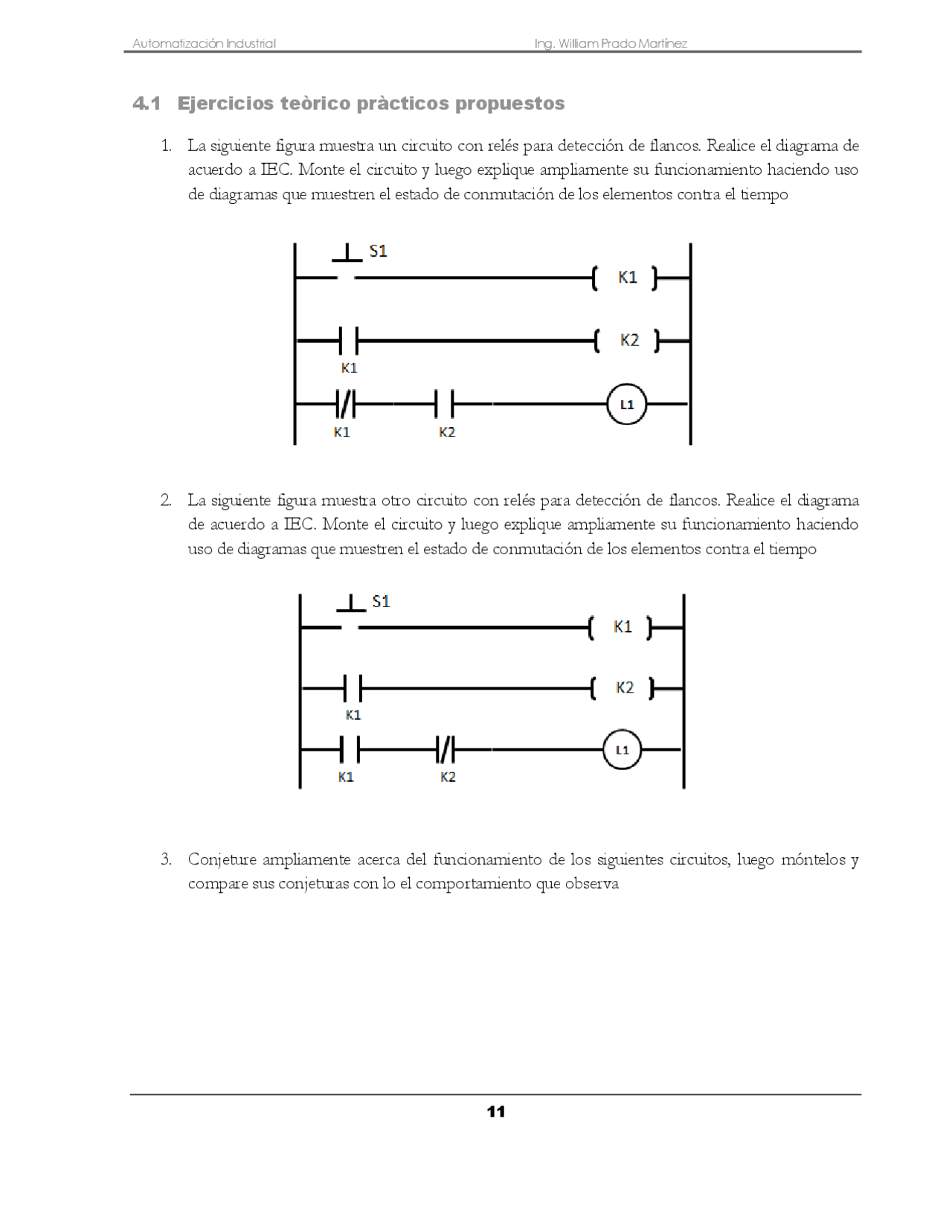

4.1 Ejercicios teòrico pràcticos propuestos
1. La siguiente figura muestra un circuito con relés para detección de flancos. Realice el diagrama de
acuerdo a IEC. Monte el circuito y luego explique ampliamente su funcionamiento haciendo uso
de diagramas que muestren el estado de conmutación de los elementos contra el tiempo
2. La siguiente figura muestra otro circuito con relés para detección de flancos. Realice el diagrama
de acuerdo a IEC. Monte el circuito y luego explique ampliamente su funcionamiento haciendo
uso de diagramas que muestren el estado de conmutación de los elementos contra el tiempo
3. Conjeture ampliamente acerca del funcionamiento de los siguientes circuitos, luego móntelos y
compare sus conjeturas con lo el comportamiento que observa
