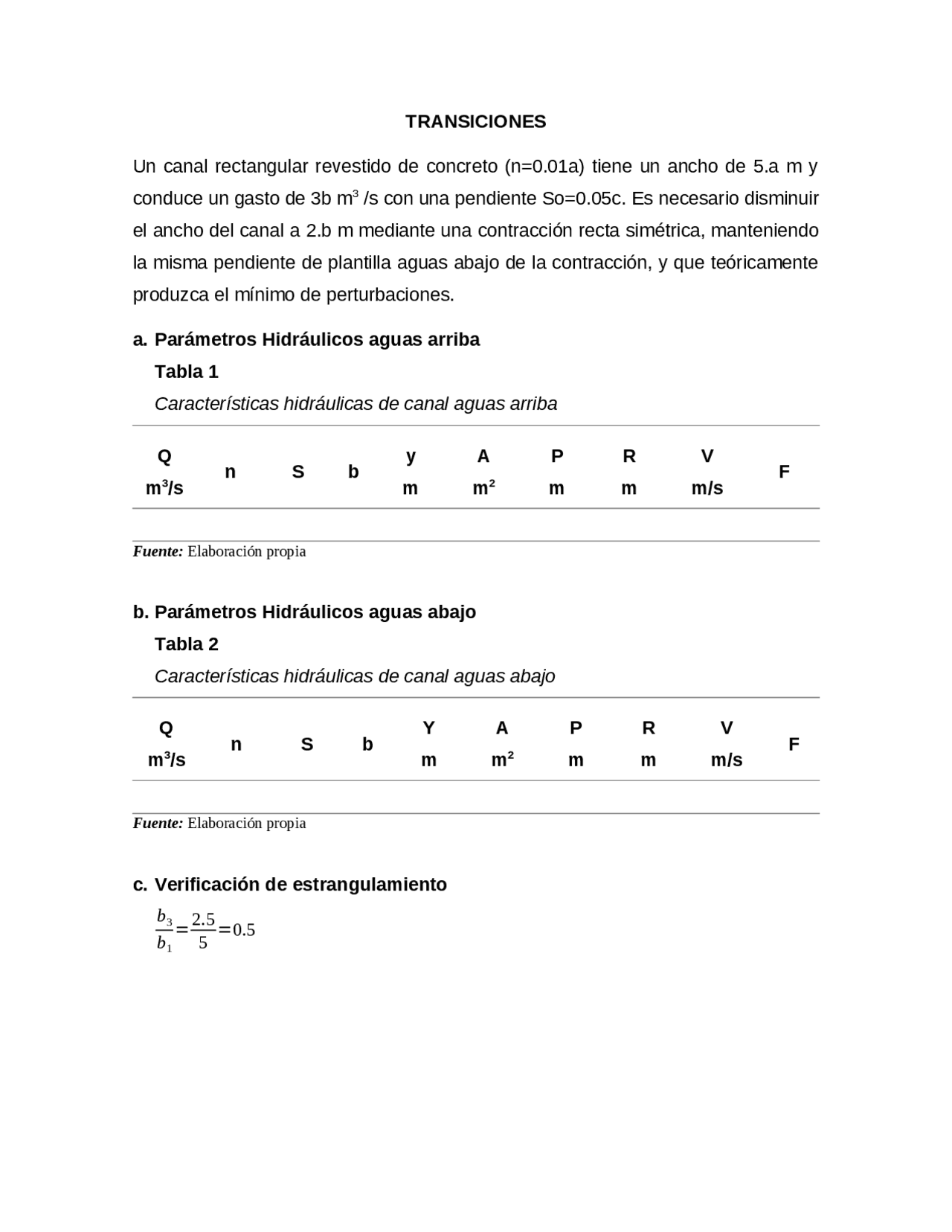

TRANSICIONES
Un canal rectangular revestido de concreto (n=0.01a) tiene un ancho de 5.a m y
conduce un gasto de 3b m3 /s con una pendiente So=0.05c. Es necesario disminuir
el ancho del canal a 2.b m mediante una contracción recta simétrica, manteniendo
la misma pendiente de plantilla aguas abajo de la contracción, y que teóricamente
produzca el mínimo de perturbaciones.
a. Parámetros Hidráulicos aguas arriba
Tabla 1
Características hidráulicas de canal aguas arriba
Q
m3/s n S b y
m
A
m2
P
m
R
m
V
m/s F
Fuente: Elaboración propia
b. Parámetros Hidráulicos aguas abajo
Tabla 2
Características hidráulicas de canal aguas abajo
Q
m3/s n S b Y
m
A
m2
P
m
R
m
V
m/s F
Fuente: Elaboración propia
c. Verificación de estrangulamiento
b3
b1
=2.5
5=0.5
