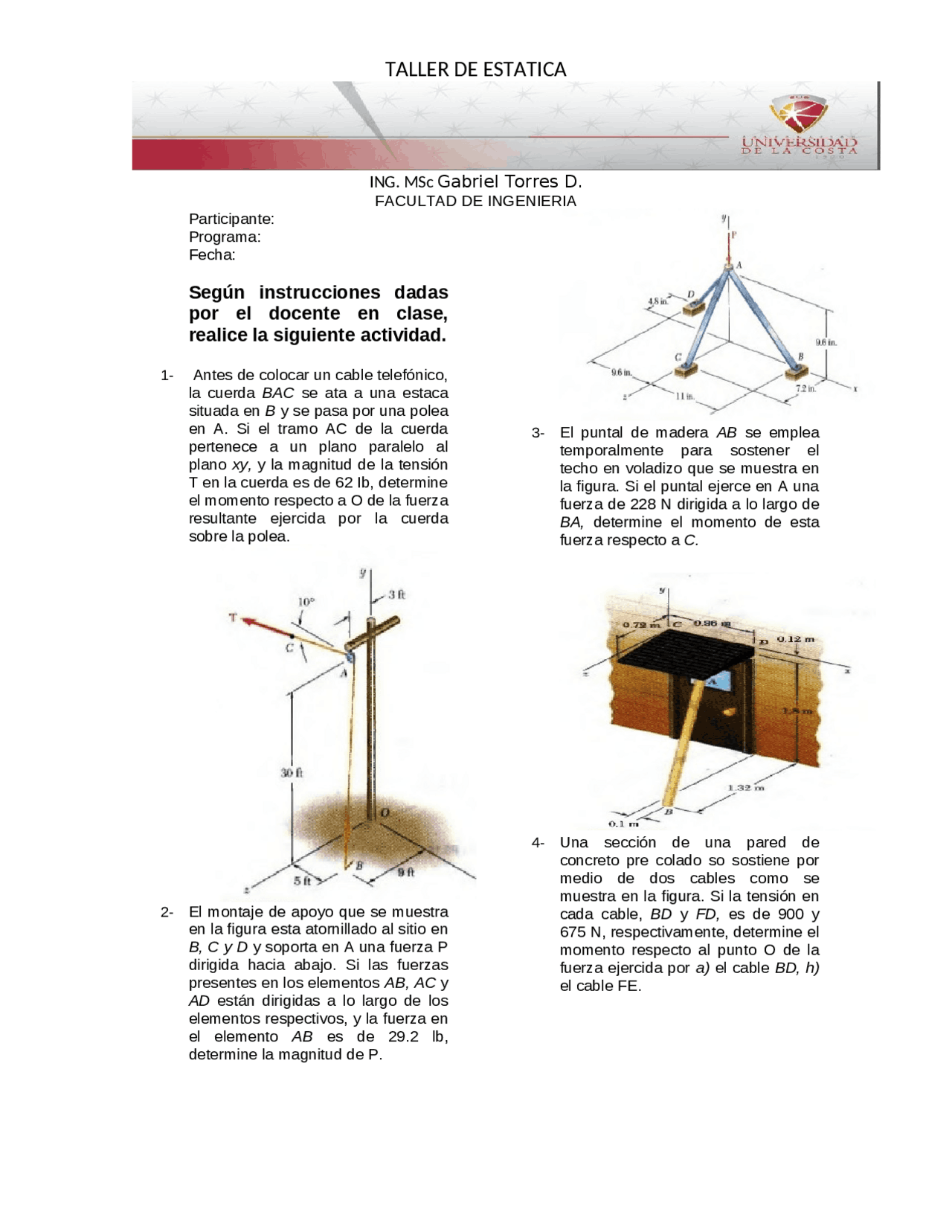

TALLER DE ESTATICA
ING. MSc Gabriel Torres D.
FACULTAD DE INGENIERIA
Participante:
Programa:
Fecha:
Según instrucciones dadas
por el docente en clase,
realice la siguiente actividad.
1- Antes de colocar un cable telefónico,
la cuerda BAC se ata a una estaca
situada en B y se pasa por una polea
en A. Si el tramo AC de la cuerda
pertenece a un plano paralelo al
plano xy, y la magnitud de la tensión
T en la cuerda es de 62 Ib, determine
el momento respecto a O de la fuerza
resultante ejercida por la cuerda
sobre la polea.
2- El montaje de apoyo que se muestra
en la figura esta atornillado al sitio en
B, C y D y soporta en A una fuerza P
dirigida hacia abajo. Si las fuerzas
presentes en los elementos AB, AC y
AD están dirigidas a lo largo de los
elementos respectivos, y la fuerza en
el elemento AB es de 29.2 lb,
determine la magnitud de P.
3- El puntal de madera AB se emplea
temporalmente para sostener el
techo en voladizo que se muestra en
la figura. Si el puntal ejerce en A una
fuerza de 228 N dirigida a lo largo de
BA, determine el momento de esta
fuerza respecto a C.
4- Una sección de una pared de
concreto pre colado so sostiene por
medio de dos cables como se
muestra en la figura. Si la tensión en
cada cable, BD y FD, es de 900 y
675 N, respectivamente, determine el
momento respecto al punto O de la
fuerza ejercida por a) el cable BD, h)
el cable FE.
