TANQUES ELEVADOS

Y

CISTERNAS

COMPOSICION Y

FUNCIONAMIENTO

Un tanque elevado esta compuesto por los siguientes componentes: 1.- Cisterna .- se encuentra debajo del nivel del terreno que sirve para el almacenamiento de agua. 2.- Estructura de soporte.- Generalmente esta conformado por vigas y columnas. 3.- Caseta de maquina.- Que esta instalado sobre la cisterna donde se encuentra el equipo de maquina 4.- Tanque elevado.- Que para el almacenamiento del agua, su nivel tiene que estar por encima de los S.S.H.H para garantizar una presión en los aparatos sanitarios. 5.- Equipo electrónico mecánico.- Que consiste en una o mas electro bombas, tubería de impulsión, tubería de succión. Finalmente conformado por otros accesorios por sensor de niveles, reboses, tubería.

CLASIFICACIÓN DE TANQUES POR

LOCALIZACIÓN

• 1.- TANQUES ENTERRADOS

• (^) Preferentemente cuando existe terreno de fácil distribución y excavación.
• (^) La principal ventaja el proteger el agua de las variaciones de temperatura y una perfecta adaptación al entorno.
• (^) Tienen el inconveniente excavaciones para el propio tanque como para todas sus instalaciones

2.- TANQUES SEMIENTERRADOS

• (^) Tienen parte de su estructura bajo el nivel del terreno y parte sobre el nivel del terreno.
• (^) Se emplean generalmente cuando la altura topográfica respecto al punto de
• (^) alimentación es suficiente y el terreno presenta dificultad de excavación.
• (^) Permite un fácil acceso a las instalaciones del propio tanque.

4.- TANQUES

ELEVADOS

• (^) Los tanques elevados son aquellos cuya base está por encima del nivel del suelo, y se sustenta a partir de una estructura.
• (^) Generalmente son construidos en localidades con topografía plana donde no se dispone en su proximidad de elevaciones naturales con altimetría apropiada.
• (^) Para tener un máximo beneficio, los tanques elevados, generalmente con torres de 10, 15 y 20 m de altura, se localizan cerca del centro de uso.

• (^) Cuando el tanque se ubica en un sitio céntrico de la población o área por servir las presiones son más uniformes tanto en los periodos de mínima como de máxima demanda.
• (^) Un aspecto importante de los tanques elevados es el aspecto estético, por su propia concepción son vistos desde puntos muy lejanos.

Tanque elevado de concreto con muros de mampostería Tanque elevado cilíndrico de concreto con subestructura cilíndrica Tanque con la torre del mismo diámetro del recipiente Tanque con trabes rigidizantes Tanque elevado circular con contrafuertes

LOCALIZACIÓN DE LOS TANQUES

• (^) Es preferible que la alimentación del tanque se efectúe por gravedad, dada su mayor economía, esta condición puede cumplirse sólo en ocasiones y en terrenos accidentados, pues en terrenos planos es necesario recurrir al bombeo.
• (^) La alimentación de los tanques a la red de distribución se debe efectuar por gravedad, por lo que el tanque debe tener la suficiente altura para asegurar en cualquier instante y en todos los puntos de la red una presión suficiente.

Estado límite de falla

• (^) Se considerará como estado límite de falla de la cimentación cualquier situación que afecten su resistencia o comportamiento ante acciones futuras, por lo que se prestará especial atención a los siguientes estados límites de falla: a) Por capacidad de carga del terreno.
• (^) Falla local por cortante debajo de determinadas partes de la estructura donde puedan existir concentraciones de carga. b) Falla por erosión del suelo de apoyo de la cimentación. c) Falla por flotación de estructuras parcial o totalmente enterradas durante la construcción o en ciertas condiciones de operación. d) Falla por deslizamiento horizontal o levantamiento de elementos de la subestructura a lo largo del contacto suelo-estructura.

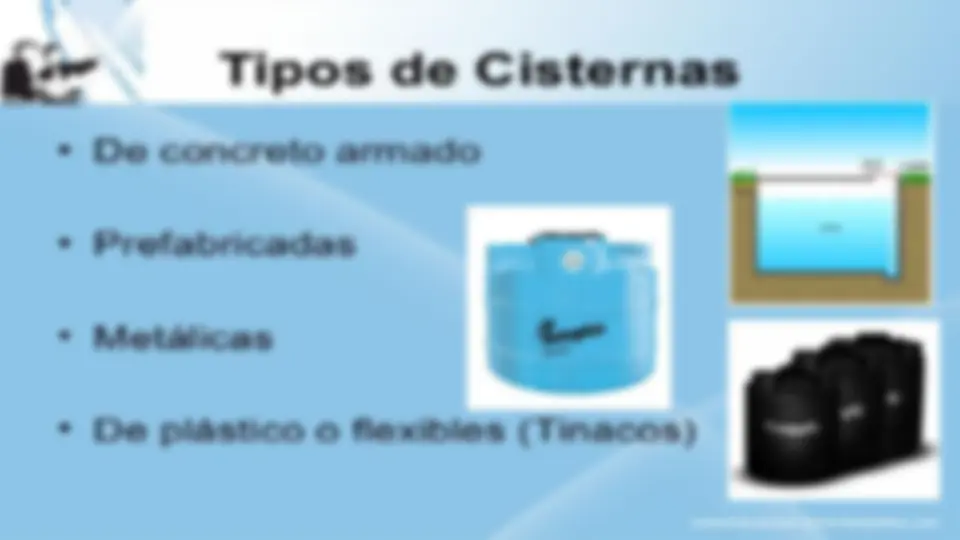

CISTERNAS

• (^) Es importante tener claro las normas y reglamentos que indican el buen desempeño del sistema para evitar problemas a largo plazo, como la contaminación del agua o fisurado de la estructura.
• (^) La impermeabilidad de la base.
• (^) Contar con un buen estudio geotécnico se puede asegurar la estabilidad y buen desempeño del suelo.
• (^) Las presiones laterales controladas.

PARTES DE UNA CISTERNA

1. Capacidad: Depende del gasto diario promedio y de la cantidad de reserva que se desea tener en el caso de que el suministro se suspendiera. 2. Ubicación: Si es posible, no construirla totalmente bajo el nivel del suelo. Pero no tan arriba que se afecte demasiado la presión con que llega de la calle para llenarla y además se reduce la distancia a un tanque elevado al que haya que bombearla. Esto también facilita su limpieza, ya que en el fondo se debe colocar una salida (mediante una válvula) para que periódicamente se desagüe hacia el drenaje, pero no tan directamente para evitar una contaminación, al piso habrá que darle una inclinación hacia la salida de un 2% como mínimo.

RECOMENDACIONES PARA

UNA CISTERNA

5. Cierre automático: Implementar una válvula con flotador para conseguir que la entrada del agua se cierre al llegar a una altura definida. 6. La fabricación: Mano de obra capacitada con conocimientos en el área. No se recomienda colocar cerámica en lo que servirá como piso, ya que este material es más propenso a recibir hongos, y aunque se le dé una buena limpieza la bacteria se reproduce rápidamente. Utilizar cemento de calidad (HS) para evitar el ataque contra agentes nocivos (sulfatos). Se debe de cerrar la cisterna con una tapa hermética e instalar una bomba de agua. Realizar el mantenimiento correspondiente para evitar que se ensucie.

7. Procedimiento de Construcción

• (^) Colocar el mortero dentro de las paredes de la cisterna.
• (^) Aplicar de abajo hacia arriba la mezcla con una cuchara para asegurar bien el pegamento.
• (^) Asegurar que las paredes están plomeadas.
• (^) Después de aplicar la última capa de la pasta nivelar (enrasar) en un tiempo óptimo mediante una regla de madera las paredes de la cisterna antes que se endurezca.
