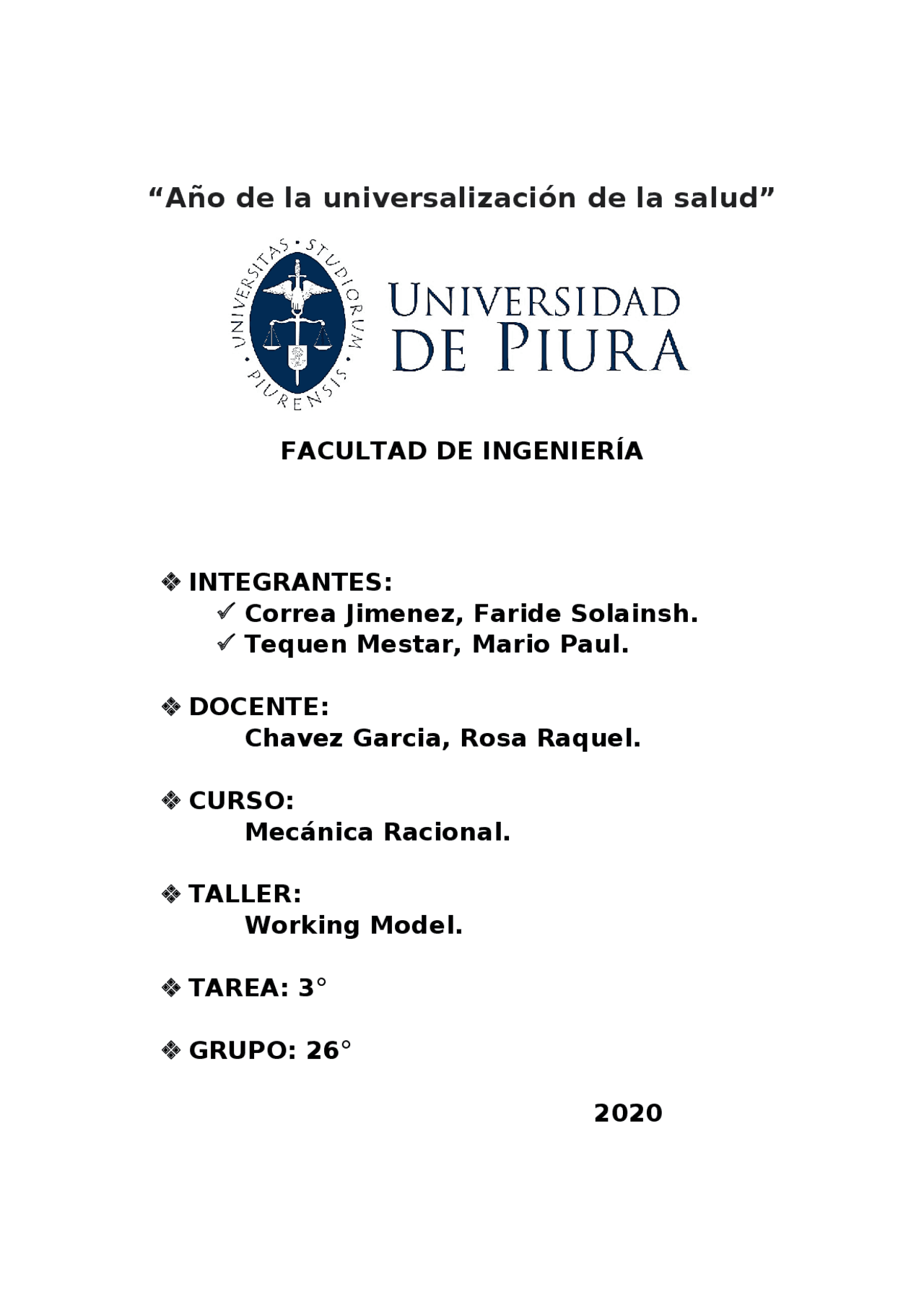

TAREA 3. Working Model. Construcción.
Tipo: Apuntes
1 / 7
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
ANALISIS DE LAS FUERZAS: Para calcular el porcentaje de error que existe entre los valores de fuerza que obtenemos en Working Model y los valores obtenidos de manera teórica utilizamos la fórmula: % error =¿ VE − VT ∨ ¿ VT
Element os Fuerza (Valores teóricos) Fuerza (Valores experiment ales) Error Tipo de fuerza AB 20000 N 20000 N 0% Tensión BC 20000 N 20000 N 0% Tensión CD 20000 N 20000 N 0% Tensión ED 20000 N 20000 N 0% Tensión FE 20000 N 20000 N 0% Tensión GF 20000 N 20000 N 0% Tensión GH 28300 N -28280 N 1.9993% Compresión HI 28300 N -28280 N 1.9993% Compresión IJ 23600 N -23570 N 1.9987% Compresión KJ 23600 N -23570 N 1.9987% Compresión LK 28300 N -28280 N 1.9993% Compresión AL 28300 N -28280 N 1.9993% Compresión BL 0 N -5.269x10-12^ N - Compresión LC 0 N 1.150x10-11^ N - Tensión CK 10000 N 10000 N 0% Tensión KD 7450 N -7453.560 N 2.0005% Compresión JD 33300 N 33330 N 9.0090x10-4% Tensión ID 7450 N -7453.560 N 2.0005% Compresión EI 10000 N 10000 N 0% Tensión HE 0 N 5.534x10-12^ N - Tensión
FH 0 N -5.915x10-13^ N - Compresión Observamos que hay fuerzas que tienen un valor de cero teóricamente y es muy próximo a cero el valor que nos brinda Working Model, o sea, el valor experimental, por lo tanto este sistema, se trata de elementos de fuerza cero, los cuales son elementos que no soportan carga y ayudan con la estabilidad de la armadura. Dichos elementos de fuerza cero los podemos identificar en nuestra armadura en aquellos nodos donde hay tres fuerzas. SEGUNDO SISTEMA Antes de empezar a ejecutar nuestro segundo sistema, modificamos el espacio de trabajo, estableciendo las condiciones iniciales, y como ya explicado en el taller, depreciamos completamente la gravedad y trabajaremos con las unidades del Sistema Inglés. CONSTRUCCION:
Elemen tos Fuerza (Valores teóricos) Fuerza (Valores experimenta les) Error Tipos de fuerza AB 515.39 −513.38^ 1.99^ %^ Comprensión BC 515.39 −515.38^ 1.99^ %^ Compresión CD 125.03 −^125 1.^99 %^ Compresión DE 515.39 −515.38^ 1.99^ %^ Comprensión EF 515.39 −515.388^ 1.99^ %^ Comprensión BF (^0) −5.507 × 10 −^01 4 −¿ Comprensión BE (^0 1). 413 × 10 −^013 −¿^ Tensión CE (^0) 3.784 × 10 −^013 −¿^ Tensión Como observamos el Working Model nos arroja la expresión e-, esta indica que es un valor muy pequeño, el cual podemos aproximar a 0. Por lo tanto, como se visualiza en BF, BE, Y CE, el porcentaje de error no es posible y lo aproximamos a un 0%, ya que entre los valores teóricos y valor experimentales es mínima. Y donde estas fuerzas, podemos decir que actúan como soporte y ayudan mantener el equilibrio del sistema. Finalmente se puede decir que para ambos sistemas el porcentaje de error es mínimo, puesto que Working Model simula situaciones reales arrojando datos más exactos y así poder compararlos con los datos manuales, determinando un respectivo análisis para casa sistema.
