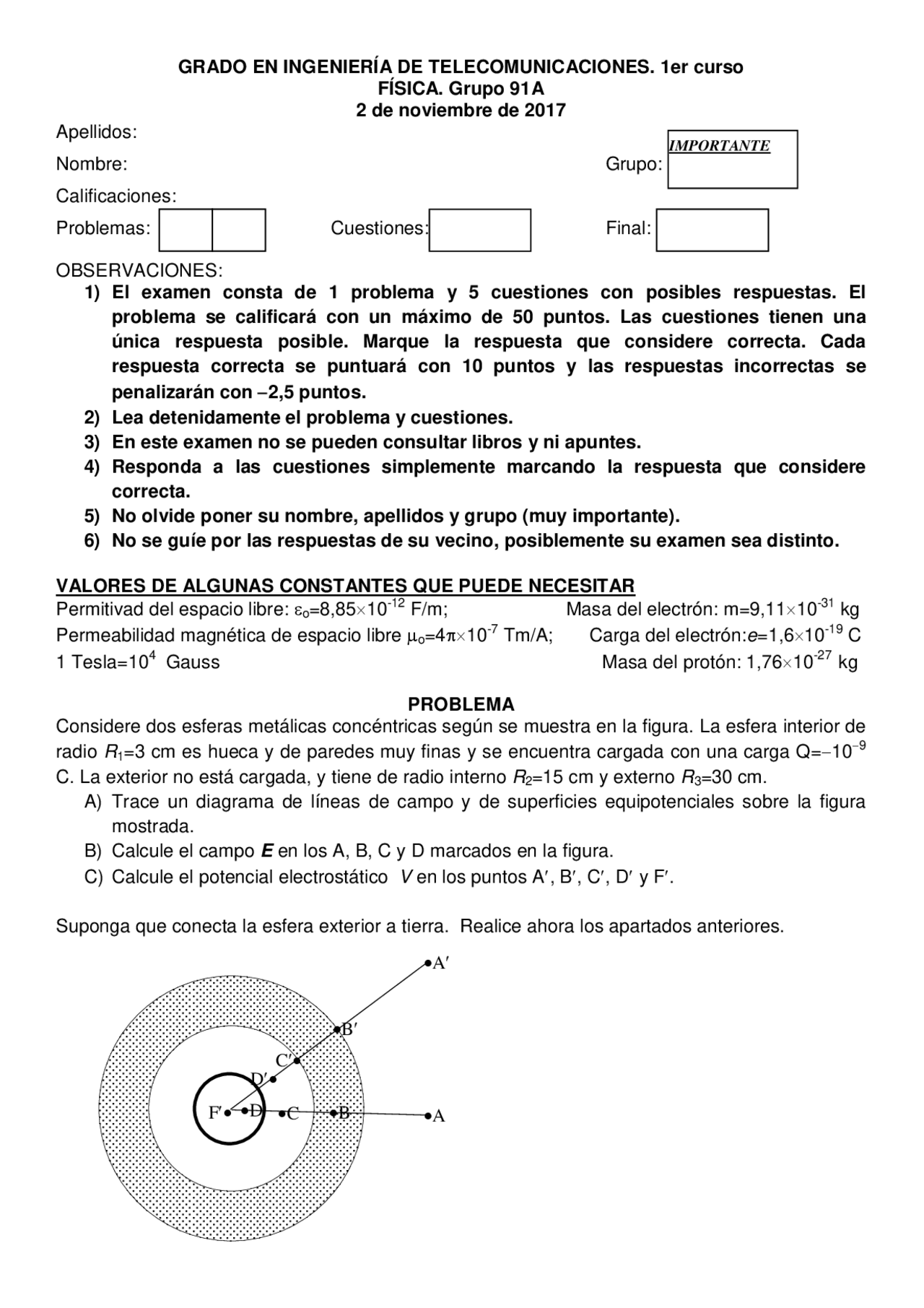

GRADO EN INGENIERÍA DE TELECOMUNICACIONES. 1er curso
FÍSICA. Grupo 91A
2 de noviembre de 2017
Apellidos:
Nombre: Grupo:
Calificaciones:
Problemas: Cuestiones: Final:
OBSERVACIONES:
1) El examen consta de 1 problema y 5 cuestiones con posibles respuestas. El
problema se calificará con un máximo de 50 puntos. Las cuestiones tienen una
única respuesta posible. Marque la respuesta que considere correcta. Cada
respuesta correcta se puntuará con 10 puntos y las respuestas incorrectas se
penalizarán con
−
2,5 puntos.
2) Lea detenidamente el problema y cuestiones.
3) En este examen no se pueden consultar libros y ni apuntes.
4) Responda a las cuestiones simplemente marcando la respuesta que considere
correcta.
5) No olvide poner su nombre, apellidos y grupo (muy importante).
6) No se guíe por las respuestas de su vecino, posiblemente su examen sea distinto.
VALORES DE ALGUNAS CONSTANTES QUE PUEDE NECESITAR
Permitivad del espacio libre: eo=8,85×10-12 F/m; Masa del electrón: m=9,11×10-31 kg
Permeabilidad magnética de espacio libre µo=4π×10-7 Tm/A; Carga del electrón:e=1,6×10-19 C
1 Tesla=104 Gauss Masa del protón: 1,76×10-27 kg
PROBLEMA
Considere dos esferas metálicas concéntricas según se muestra en la figura. La esfera interior de
radio R1=3 cm es hueca y de paredes muy finas y se encuentra cargada con una carga Q=−10−9
C. La exterior no está cargada, y tiene de radio interno R2=15 cm y externo R3=30 cm.
A) Trace un diagrama de líneas de campo y de superficies equipotenciales sobre la figura
mostrada.
B) Calcule el campo E en los A, B, C y D marcados en la figura.
C) Calcule el potencial electrostático V en los puntos A′, B′, C′, D′ y F′.
Suponga que conecta la esfera exterior a tierra. Realice ahora los apartados anteriores.
IMPORTANTE
•C
•A′
•A
D′•
•B′
C′•
•B
•D
F′•
