¡Descarga Tema 10 Queratòmetre y más Apuntes en PDF de Óptica solo en Docsity!

1

Queratòmetre

Queratòmetre

curs 08/

Instruments Optomètrics Instruments Optomètrics Queratòmetre

Queratòmetre

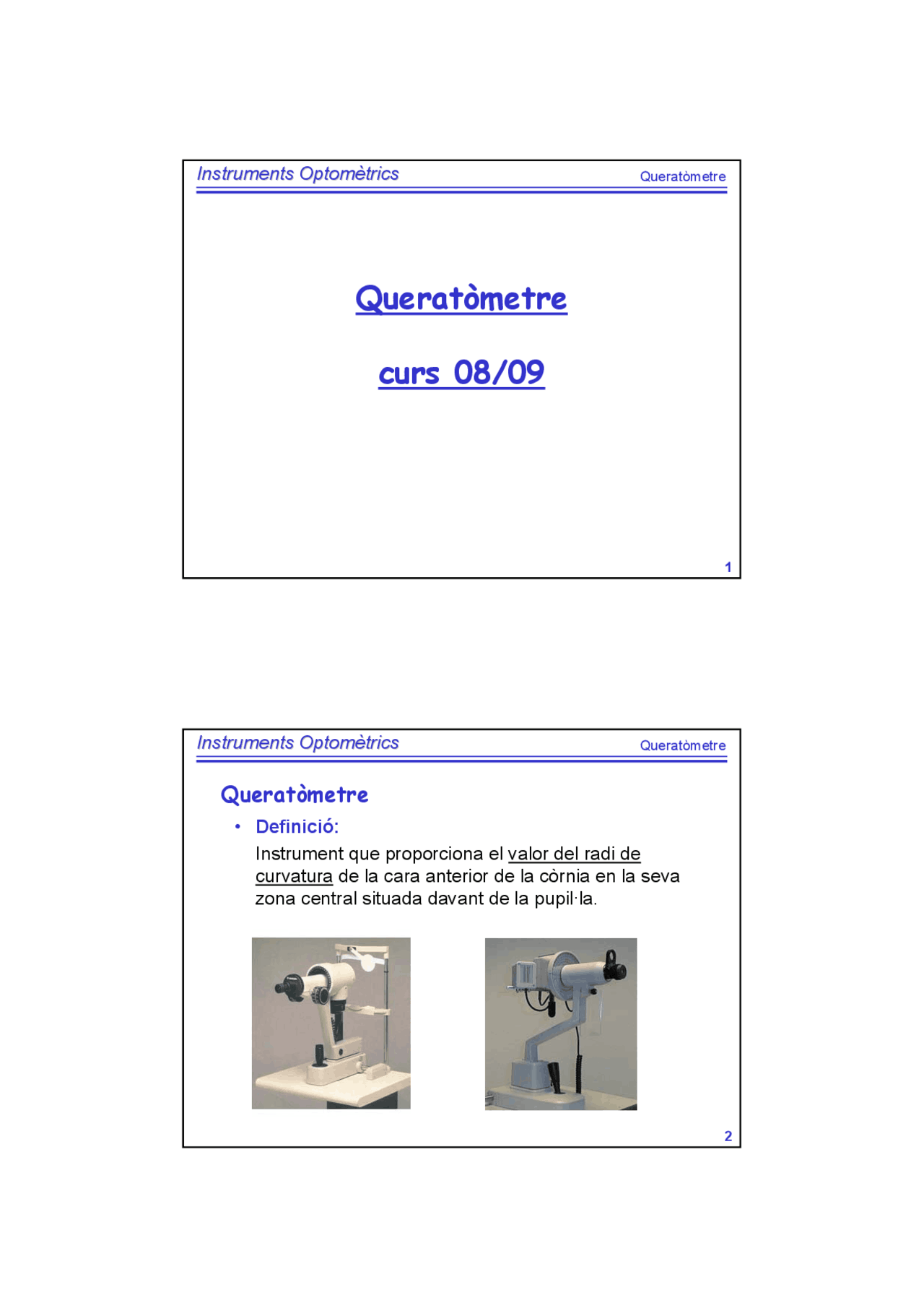

  • Definició: Instrument que proporciona el valor del radi de curvatura de la cara anterior de la còrnia en la seva zona central situada davant de la pupil·la.

3

Queratòmetre

  • Noms:
    • Queratòmetre prové de la paraula grega Keratos que significa còrnia.
    • Oftalmòmetre prové de la paraula grega Ophthalmos que significa ull.

Instruments Optomètrics Instruments Optomètrics Queratòmetre

  • Historia:
    • 1619 Scheiner va utilitzar una sèrie d’esferes de vidre de radi conegut per determinar la curvatura corneal.
    • 1796 Ramsden, l’inventor del queratòmetre, desenvolupà un instrument que utilitzava un objecte de mida coneguda i un dispositiu d’observació amb augment.
    • 1854 Helmholtz va perfeccionar l’instrument introduint un sistema duplicador de la imatge i desenvolupà un instrument manejable.
    • 1881 Javal and Schiötz van millorar l’instrument introduint un arc que permetia la mesura immediata de la curvatura corneal.
    • 1980 Autoqueratòmetres

7

Queratòmetre

Principi òptic

  • imatge virtual
  • petita
  • es mou

•Còrnia: •Mirall esfèric convex

  • Objecte lluminós

Instruments Optomètrics Instruments Optomètrics Queratòmetre

Principi òptic

y

y s s ' ' =−

s s r

2 '

(^1) + (^1) =

= =− ⇒ s

s y

m y cornial

' '

y y

ys r −

CÒRNIA

9

Queratòmetre

Disseny bàsic

  • El microscopi soluciona: 9 imatge intermedia real 9 mes gran
  • El sistema de duplicació soluciona: 9 moviment ocular

Sistema duplicador

Instruments Optomètrics Instruments Optomètrics Queratòmetre

Sistema de

duplicació

13

Queratòmetre

'

' ' " '

' y

y a

a z

f f

z m ob ob

objectiu =− = = =

y y

ys r −

  • Volem calcular r:
    • Necessitem el valor de y’
  • Apliquem l’augment lateral de l’objectiu

Instruments Optomètrics Instruments Optomètrics Queratòmetre

Valors coneguts: y , s (^) Fórmula aplicada:

Valor conegut: mob (^) Fórmula aplicada:

Valor trobat: y´

Valor trobat: y´´

'

'' y m y obj =

y y r ys − = '

2 '

Fórmula aplicada: Valors coneguts : δ , b (^) b tg δ = y ''/^2

Valor trobat: r

15

Queratòmetre

La imatge intermèdia sobre l’ocular assegura la constància del mobj

a

a y

y mobjectiu^ ' '

" = =

Atenció:

mobj = constant

Instruments Optomètrics Instruments Optomètrics Queratòmetre

s s r

2 '

(^1) + (^1) =

  • condició: m (^) obj = constant
  • Problemes:
    • Desplaçament còrnia
    • canvi radi

19

Queratòmetre

Classificació pel nombre de lectures:

Instruments Optomètrics Instruments Optomètrics Queratòmetre

Fonts d’error

Fixació incorrecta del pacient Mal centratge de l’instrument

Ajust de l’ocular incorrecte Acomodació de l’observador Distància còrnia- instrument incorrecta

No es fa la lectura en la part central de la còrnia

Es fa la lectura en un pla incorrecte

21

Queratòmetre

Es fa la lectura en un pla incorrecte

Queratómetro manual

m (^) obj ≠ constant

a’ ≠ constant

Ajust de l’ocular incorrecte Acomodació de l’observador Distància còrnia- instrument incorrecta

Fonts d’error

Instruments Optomètrics Instruments Optomètrics Queratòmetre Queratómetro manual

m (^) obj ≠ constante

Ajust de l’ocular incorrecte Acomodació de l’observador Distància còrnia- instrument incorrecta

Es fa la lectura en un pla incorrecte

Fonts d’error

25

Queratòmetre

Queratòmetre de Javal-Schiötz

  • Mira mòbil
  • Sistema de duplicació fixa
  • 2 lectures

Instruments Optomètrics Instruments Optomètrics Queratòmetre

Queratòmetre de Javal-Schiötz

OBJECTIU

  • Composició bàsica:
    • Objecte (mira)
    • Sistema de duplicació
    • Sistema d’observació (microscopi)
  • Mira mòbil
  • Sistema de duplicació fixa
  • A tenir en compte :
  • Cal precisió en l’enfoc de la imatge aèria
  • Cal especial cura en posar en estació l’ocular
  • Si f’oc curta, disminueix la profunditat d’enfoc

27

Queratòmetre

Queratòmetre de Javal-Schiötz

Mira mòbil:

  • arc perimètric

Instruments Optomètrics Instruments Optomètrics Queratòmetre

Mira mòbil:

  • forma
  • color

Queratòmetre de Javal-Schiötz

31

Queratòmetre

Queratòmetre Bausch&Lomb

OBJECTIU

SISTEMA DEDUPLICACIÓ

  • Mira fixa
  • Sistema de duplicació mòbil
    • Composició bàsica:
      • Objecte (mira)
      • Sistema de duplicació
      • Diafragmes
      • Sistema d’observació (microscopi)

Instruments Optomètrics Instruments Optomètrics Queratòmetre

OBJECTIU

SISTEMA DEDUPLICACIÓ

Queratòmetre Bausch&Lomb Diafragmes: Es formen 3 imatges: •A través de prisma de base H ( diaf D) •A través de prisma de base V ( diaf C) •A través diafragma AB

33

Queratòmetre

Queratòmetre Bausch&Lomb Diafragmes:

SC=SD=SA+SB

Instruments Optomètrics Instruments Optomètrics Queratòmetre

Queratòmetre Bausch&Lomb

OBJECTIU

SISTEMA DEDUPLICACIÓ

Diafragmes:

Permeten:

  • enfocar millor
  • trobar el radi corneal dels dos meridians amb una lectura

37

Queratòmetre

Queratòmetre de Zeiss

  • Mira fixa
  • Sistema de duplicació mòbil
  • 2 lectures

Instruments Optomètrics Instruments Optomètrics Queratòmetre

OBJECTIU

SISTEMA DEDUPLICACIÓ

  • Composició bàsica:
    • Objecte (mira)
    • Sistema de duplicació
    • Sistema d’observació (microscopi)
  • Mira fixa
  • Sistema de duplicació mòbil

Queratòmetre de Zeiss

39

Queratòmetre

Queratòmetre de Zeiss

OBJECTIU

SISTEMA DEDUPLICACIÓ

Mira:

  • col·limada

Instruments Optomètrics Instruments Optomètrics Queratòmetre

y’ varia: ƒ posició ƒ mida

Distancia còrnia-instrument és incorrecta

Per què col·limar la mira?

Queratòmetre de Zeiss
