Docsity
Docsity

Prepara tus exámenes
Prepara tus exámenes

Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity


Consigue puntos base para descargar
Consigue puntos base para descargar

Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium


Orientación Universidad
Orientación Universidad


Cinética de corrosión, Resúmenes de Teoría y Análisis de Antenas

Una introducción a la cinética de corrosión, incluyendo conceptos clave como la ley de faraday, fenómenos de polarización (activación, concentración y resistencia), curvas de polarización anódica y catódica, diagramas de evans y cálculo de la velocidad de corrosión a partir de las curvas de polarización. Se abordan también factores que influyen en la velocidad de corrosión, como la agitación, adición de sustancias oxidantes, contenido en sales, temperatura, ph y presencia de aniones complejantes. El documento proporciona una visión general de los principios fundamentales de la cinética de corrosión, con ejemplos y explicaciones detalladas de los diferentes fenómenos y su impacto en la velocidad de corrosión.

Tipo: Resúmenes

2023/2024

Subido el 07/05/2024

lucia-gonzalez-1ai
lucia-gonzalez-1ai 🇪🇸

2 documentos

1 / 36

Toggle sidebar

Esta página no es visible en la vista previa

¡No te pierdas las partes importantes!

bg1
TEMA 3. CINÉTICA DE CORROSIÓN
CORROSIÓN Y DEGRADACIÓN
Grado en Ingeniería de Tecnologías Industriales
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c
pf1d
pf1e
pf1f
pf20
pf21
pf22
pf23
pf24

Vista previa parcial del texto

¡Descarga Cinética de corrosión y más Resúmenes en PDF de Teoría y Análisis de Antenas solo en Docsity!

TEMA 3. CINÉTICA DE CORROSIÓN

Grado en Ingeniería de Tecnologías Industriales CORROSIÓN Y DEGRADACIÓN

INDICE

Introducción

Fenómenos de polarización

Curvas de polarización anódica

Curvas de polarización catódica

Diagramas de Evans

Calculo de velocidad de corrosión a partir de curvas de

polarización

  • La Vc está directamente ligada con la intensidad de corriente que circula por

la pila de corrosión.

  • Vc por unidad de superficie:
  • Cuando la pila de corrosión entra en funcionamiento la intensidad de

corriente que pasa por el ánodo y el cátodo es la misma (se debe al flujo

electrónico).

  • Las densidades de corriente anódica (ia ) y catódica (ic ) no tienen por que

serlo → superficies de ánodo y cátodo pueden ser distintas.

Ki

S

V K I

c = =

INTRODUCCIÓN

∗ Supongamos que E (^) c y E (^) a son los potenciales catódico y anódico y R la resistencia total del circuito eléctrico en una pila de corrosión ( R= Re+ Ri ) R (^) e → Resistencia electrónica (pequeña en los metales) R (^) i → Resistencia iónica (determina R)

∗ La intensidad de funcionamiento será:

FENÓMENOS DE POLARIZACIÓN

R

I = Ec^ − Ea

∗ La evaluación de R es sencilla y la cuestión principal es determinar E (^) c -E (^) a

∗ Si se estableciera un circuito eléctrico entre las áreas anódicas y catódicas, los potenciales se aproximarían a los de electrodo en circuito abierto y el cociente (E (^0) c -E (^0) a) / R fijaría, según la ley de Ohm, la corriente inicial de corrosión

∗ Pila Daniell ⇒ Cu en solución de CuSO 4 y Zn en solución ZnSO 4 conectados a resistencia variable R, voltímetro V y amperímetro A.

∗ ∆E entre electrodos en circuito abierto ⇒ 1 V.

∗ Al pasar corriente a través de R externa disminuye ∆E ⇒ polarización de electrodos.

∗ Disminución de voltaje al aumentar corriente.

∗ Cuando R es muy pequeña (cortocircuito) el paso de corriente es máximo y ∆E se aproxima a cero.

FENÓMENOS DE POLARIZACIÓN

∗ El electrodo de Zn se polariza abc y el de Cu def

∗ A I 1  la polarización del Zn es b-a y la del Cu e-d

∗ ∆E de la pila b-e es igual a I 1 por la resistencia total (Re+Ri )

∗ Al cerrar el circuito

  • I alcanza un valor máximo
  • ∆E decrece a un mínimo Imax Ri

∗ La velocidad de corrosión del Zn:

FENÓMENOS DE POLARIZACIÓN

2 F

Vc 65.^38 Imax ×

×

POLARIZACIÓN DE ACTIVACIÓN

∗ Reacciones electroquímicas  etapas que transcurren en la intercara

electrodo/electrolito.

∗ Polarización de activación  relacionada con ENERGÍA DE ACTIVACIÓN

  • Necesaria para que la reacción de electrodo se verifique a una velocidad determinada.
  • Barrera de energía a salvar el e- en el intercambio a través de la intercara electrodo/electrolito.

Representación esquemática de las posibles etapas de la reacción de reducción de H+^ en la corrosión de Zn en medio ácido

POLARIZACIÓN DE ACTIVACIÓN

∗ Fenómeno presenta relación corriente-potencial no lineal, de tipo semilogarítmico, descrita por Tafel

Ec = (Ec ) CA + β c log (i corr /i 0c )

Ea = (Ea) CA + β alog (i corr /i 0a)

∗ Región de activación o de Tafel de las curvas de polarización presenta tramos rectos

∗ Para la formación de H 2

  • Rama anódica
  • Rama catódica

η = a + b log i

0

log i

η β ia a =

0

log i

η β ic c =

POLARIZACIÓN DE CONCENTRACIÓN

∗ Velocidad de reacción está limitada por la difusión en la disolución

∗ El trazado de la curva de polarización sufre un cambio brusco de pendiente

∗ Elevada velocidad de reacción con gran producción o consumo de iones produce cambios importantes en la [ ]

POLARIZACIÓN DE RESISTENCIA

∗ Caída óhmica en la inmediata vecindad del

electrodo

∗ Formación de películas de óxido, precipitados, que

se opongan al paso de corriente

∗ Aumenta linealmente con el paso de una densidad

de corriente

∗ Electrolitos de baja conductividad ⇒ potencial

afectado por la caída óhmica

∗ El trazado de la curva se modifica ligeramente en

la zona de cambio de pendiente de polarización de concentración log i

E E (^) C

E (^) A

CURVA DE POLARIZACIÓN CATÓDICA

∗ Numerosas reacciones catódicas

  • Depósito de iones metálicos
  • Desprendimiento de H 2
  • Reducción de compuestos y cambio de valencia de iones
  • Reducción de O 2

∗ En muchos procesos la corriente reduce a todos los iones que por difusión llegan al electrodo ∗ Cuando se alcanza velocidad limite la pendiente de la curva cambia a un trazado vertical

∗ A un potencial más negativo es posible la verificación de otro proceso simultáneamente con la descarga de O 2 ⇒ descarga de iones H + ∗ En la curva de polarización no se producen fenómenos de pasivación. Cambios de pendiente ⇒ se alcanza corriente límite de difusión ∗ Descarga de H 2 ⇒ necesario medio ácido

REACCIÓN DE FORMACIÓN DE H 2

∗ Reacción principal:

  • Metales en contacto con soluciones ácidas
  • Metales en soluciones conteniendo agentes formadores de complejos
  • Metales activos en contacto con agua

2H +^ + 2e -^ ⇔ H 2

∗ Pasos:

  • Difusión de iones hidrógeno hidratados hacia el cátodo
  • Pérdida de moléculas de H 2 O
  • Descarga de iones hidrógeno (H+^ + e -^ ⇒ H adsorbido)
  • Recombinación de átomos de H adsorbido sobre superficie metálica para dar H (^2)
  • Difusión de moléculas de H 2 alejándose del cátodo o formación y desprendimiento de burbujas de H 2 (g)

∗ La polarización de concentración y de resistencia no son importantes. Se cumple la ley de Tafel propia de la polarización de activación

REACCIÓN DE REDUCCIÓN DE O 2

O 2 +2H 2 O +4e-^ ⇔ 4OH-

∗ Pasos:

  • Difusión de O 2 hacia el cátodo.
  • Adsorción de O 2 sobre la superficie del electrodo.
  • O 2 +2H +^ +2e -^ ⇔H 2 O 2
  • H 2 O 2 + 2e -^ ⇔ 2OH - ∗ Diferencias con formación de H (^2)
  • La [ ] de O 2 disuelto en el electrolito es baja. En medio ácido: 2H +^ + 2e -^ ⇔ H 2 y en medios neutros o alcalinos: 2H 2 O + 2e-^ ⇔ H 2 + 2OH-
  • O 2 → transporte por convección y difusión. H +^ → mayor movilidad (transporte por migración en presencia de campo eléctrico)
  • O 2 → alejamiento de productos de corrosión (OH-^ ) por migración y convección. H 2 → burbujas agitan el electrolito y reducen espesor de capa límite

∗ Fenómenos de polarización de concentración o difusión ⇒ cambio brusco de pendiente de la curva de polarización catódica

∗ Llegada lenta de O 2 al cátodo. ∗ Pasos:

  • Atravesar superficie aire/electrólito.
  • Movimiento de O 2 a través de electrólito por agitación, convención y difusión.
  • El O 2 debe atravesar capa límite por difusión ⇒ etapa controlante. ∗ A baja d.c. y velocidad de llegada de O 2 es elevada ⇒ la polarización de concentración no es importante y se cumple ecuación de Tafel. ∗ Al aumentar d.c. ⇒ polarización de concentración y cambio de pendiente a i (^) d.

REACCIÓN DE REDUCCIÓN DE O 2

  • CALCULO DE id g de O 2 red. en unidad de t = g de O 2 llegan al electrodo en v (^) lim

Cuando d.c. se acerca a i (^) d → c (^) e tiende a 0. El potencial baja y la polarización aumenta.

E no baja indefinidamente ya que aparecen nuevas reacciones:

2H 2 O + 2e-^ ⇔ H 2 + 2OH-

a (^) id maKC B nF

m (^) = δ

i d =nFKC^ B

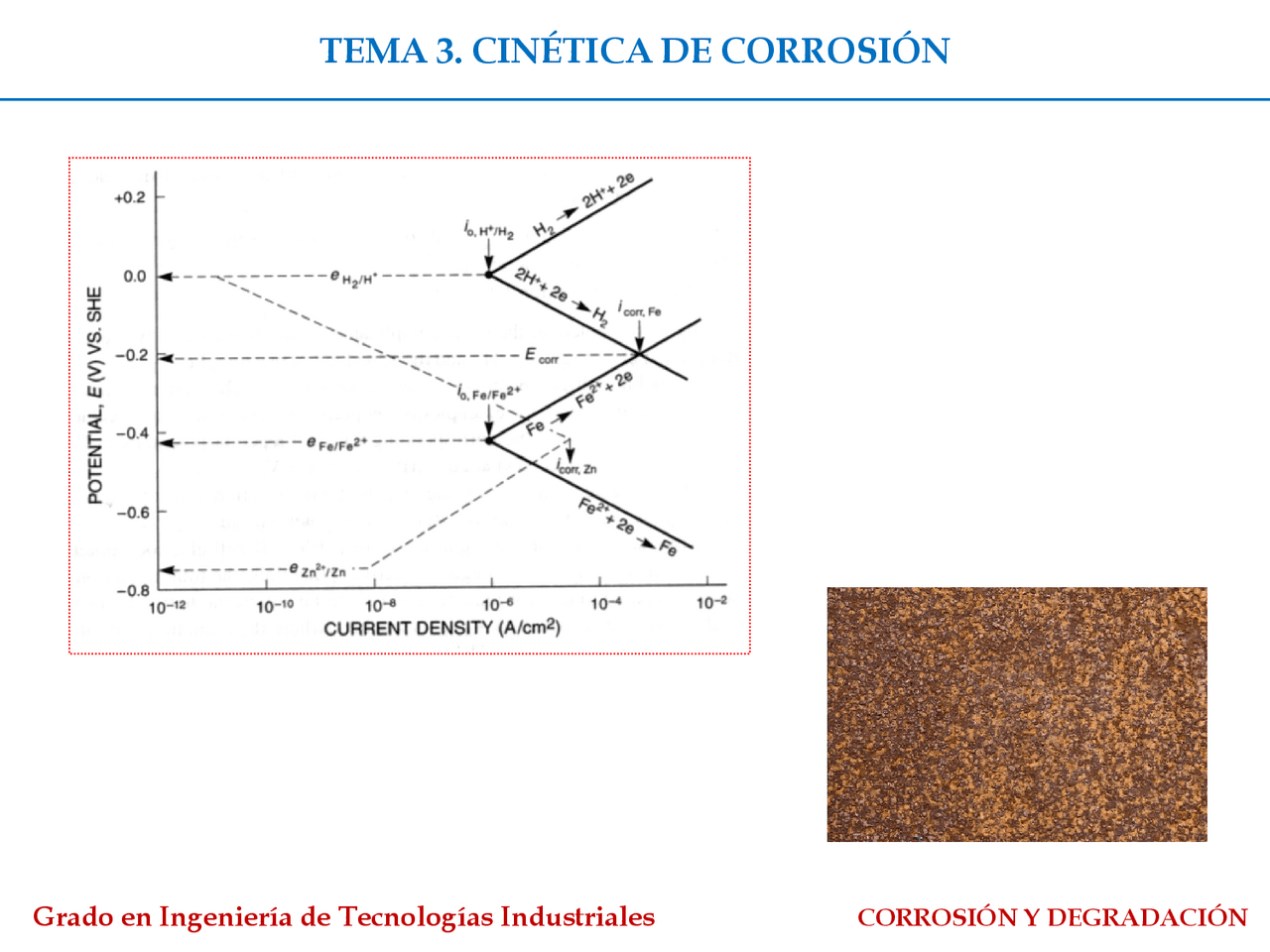

 Ejemplo ⇒ corrosión de Fe y Zn en medio neutro aireado bajo control catódico
