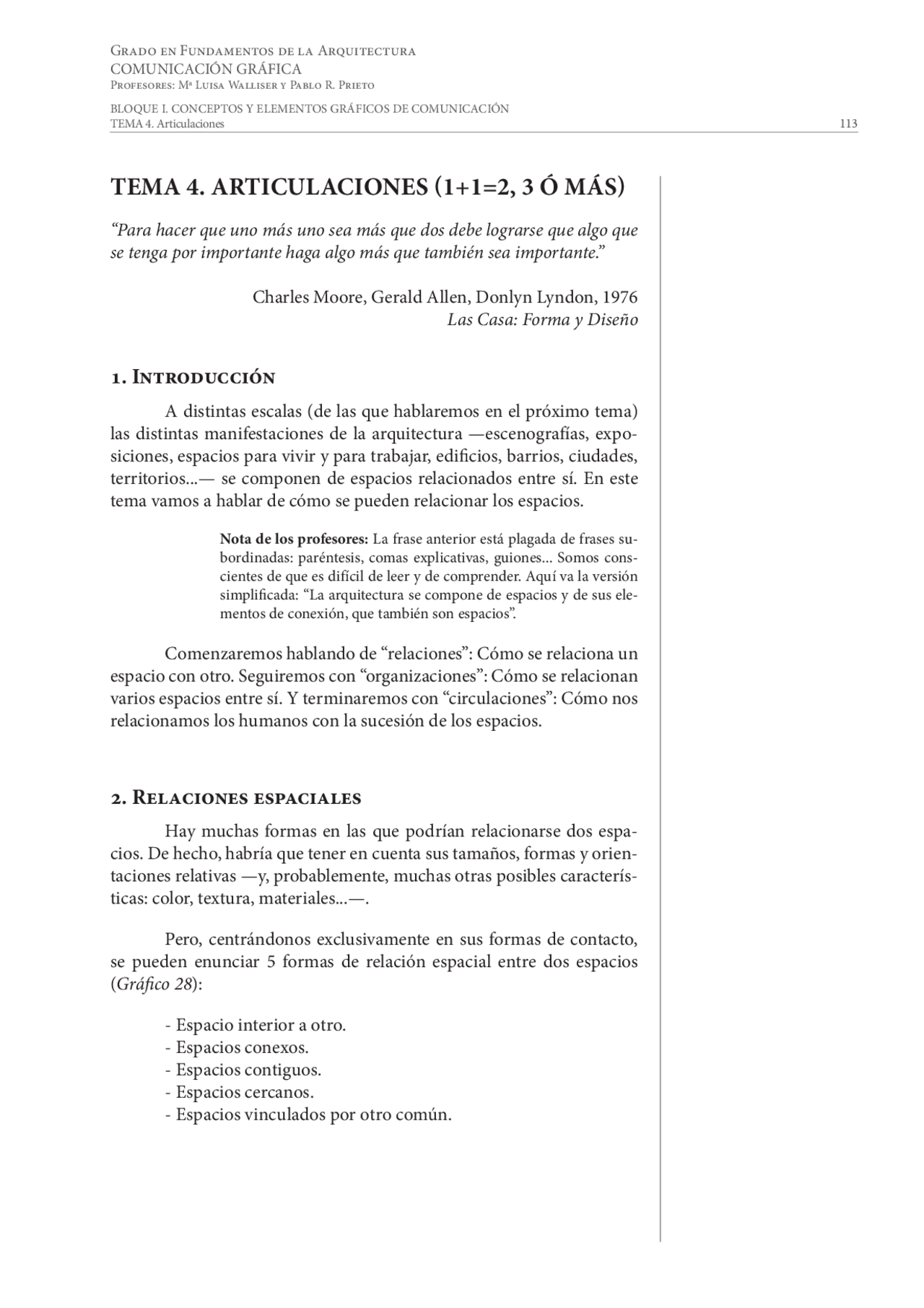

BLOQUE I. CONCEPTOS Y ELEMENTOS GRÁFICOS DE COMUNICACIÓN TEMA 4. Articulaciones
TEMA 4. ARTICULACIONES (1+1=2, 3 Ó MÁS)
“Para hacer que uno más uno sea más que dos debe lograrse que algo que
se tenga por importante haga algo más que también sea importante.”
Charles Moore, Gerald Allen, Donlyn Lyndon, 1976
Las Casa: Forma y Diseño
1. Introducción
A distintas escalas (de las que hablaremos en el próximo tema)
las distintas manifestaciones de la arquitectura —escenografías, expo-
siciones, espacios para vivir y para trabajar, edificios, barrios, ciudades,
territorios...— se componen de espacios relacionados entre sí. En este
tema vamos a hablar de cómo se pueden relacionar los espacios.
Nota de los profesores: La frase anterior está plagada de frases su- bordinadas: paréntesis, comas explicativas, guiones... Somos cons- cientes de que es difícil de leer y de comprender. Aquí va la versión simplificada: “La arquitectura se compone de espacios y de sus ele- mentos de conexión, que también son espacios”.
Comenzaremos hablando de “relaciones”: Cómo se relaciona un
espacio con otro. Seguiremos con “organizaciones”: Cómo se relacionan
varios espacios entre sí. Y terminaremos con “circulaciones”: Cómo nos
relacionamos los humanos con la sucesión de los espacios.
2. Relaciones espaciales
Hay muchas formas en las que podrían relacionarse dos espa-
cios. De hecho, habría que tener en cuenta sus tamaños, formas y orien-
taciones relativas —y, probablemente, muchas otras posibles caracterís-
ticas: color, textura, materiales...—.
Pero, centrándonos exclusivamente en sus formas de contacto,
se pueden enunciar 5 formas de relación espacial entre dos espacios
(Gráfico 28):
- Espacio interior a otro.
- Espacios conexos.
- Espacios contiguos.
- Espacios cercanos.
- Espacios vinculados por otro común.
114
BLOQUE I. CONCEPTOS Y ELEMENTOS GRÁFICOS DE COMUNICACIÓN TEMA 4. Articulaciones
Espacios vinculados por otro común
Espacios cercanos
Espacios contiguos
Espacios conexos
Espacio interior a otro
Gráfico 28. Relaciones espaciales: Dos espacios. Autor: Pablo R. Prieto - Licencia: cc-by-sa - Fuente: Elaboración propia
116
BLOQUE I. CONCEPTOS Y ELEMENTOS GRÁFICOS DE COMUNICACIÓN TEMA 4. Articulaciones
2.2. Espacios conexos
Los dos espacios comparten una zona común.
Este tipo de relación entre espacios puede dar lugar a tres situa-
ciones distintas:
- El espacio intersección es igualmente compartido por ambos
espacios.
- El espacio intersección pertenece preferentemente a uno de los
dos espacios.
- El espacio intersección tiene su propio carácter.
Imagen 27. Casa Melnikov - Fotos (Konstantin Melnikov. Moscú, Rusia, 1928) Autor de la fotografía: Igor Palmin - Licencia: Copyright Igor Palmin Fuente: ArchDaily (http://www.archdaily.com/)
Gráfico 30. Casa Melnikov - Planos (Konstantin Melnikov. Moscú, Rusia, 1928) Autor del plano: Montse Sobral - Licencia: Desconocida (Se supone Copyright de la autora) Fuente: http://smonts.wordpress.com/
Grado en Fundamentos de la Arquitectura COMUNICACIÓN GRÁFICA Profesores: Mª Luisa Walliser y Pablo R. Prieto
117
BLOQUE I. CONCEPTOS Y ELEMENTOS GRÁFICOS DE COMUNICACIÓN TEMA 4. Articulaciones
2.3. Espacios contiguos
Los dos espacios están en contacto, sin elementos intermedios.
Aunque, a primera vista, pueda parecer una situación normal, es
una situación muy especial. Se necesita una habilidad especial para que
este tipo de relación, sin elemento articulador, funcione bien.
Imagen 28. Basílica de Nuestra Señora de Aránzazu (Francisco Javier Sáenz de Oiza. Oñate, Guipúzcoa, 1950-1954) Autor de la fotografía: Usuario “felixlmaturana” del foro “Cámaras digitales y fotografía” de “quesabesde.com” Licencia: Desconocida (Se supone Copyright del autor) - Fuente: http://foros.quesabesde.com/camdig/foro.asp
Imagen 29. Basílica de Nuestra Señora de Aránzazu (Francisco Javier Sáenz de Oiza. Oñate, Guipúzcoa, 1950-1954) Autor de la fotografía: Usuario “felixlmaturana” del foro “Cámaras digitales y fotografía” de “quesabesde.com” Licencia: Desconocida (Se supone Copyright del autor) - Fuente: http://foros.quesabesde.com/camdig/foro.asp
Grado en Fundamentos de la Arquitectura COMUNICACIÓN GRÁFICA Profesores: Mª Luisa Walliser y Pablo R. Prieto
119
BLOQUE I. CONCEPTOS Y ELEMENTOS GRÁFICOS DE COMUNICACIÓN TEMA 4. Articulaciones
2.5. Espacios vinculados por otro común
Dos espacios se relacionan a través de un tercero. No se trata de
tres espacios en relación, sino explícitamente de dos espacios (principa-
les) que se relacionan a través de un tercero (subordinado a su función
de relacionarlos).
Imagen 32. Palacio de Congresos y Auditorio Kursaal, fotografía. (Rafael Moneo. San Sebastián, 1999) Autor de la fotografía: Oficina de Turismo de San Sebastián Licencia: Copyright Oficina de Turismo de San Sebastián Fuente: http://www.sansebastianturismo.com/
Gráfico 31. Palacio de Congresos y Auditorio Kursaal, planta y alzado. (Rafael Moneo. San Sebastián, 1999) Autora de los planos: Claudia Raurell - Licencia: Desconocida (Se supone Copyright de la autora) Fuente: http://claudiaraurell.wordpress.com/
120
BLOQUE I. CONCEPTOS Y ELEMENTOS GRÁFICOS DE COMUNICACIÓN TEMA 4. Articulaciones
3. Organizaciones espaciales
Varios espacios, con sus variadas formas, pueden relacionarse de
varias maneras. La forma en que se relacionan los espacios puede tener
varias razones subyacentes: simbólicas, funcionales, estructurales, esté-
ticas. Lo importante, como siempre, es ser conscientes de qué estamos
haciendo y porqué lo estamos haciendo.
Se pueden enunciar, al menos, 5 formas de organización espacial
entre varios espacios (Gráfico 32):
- Organización centrípeta.
- Organización lineal.
- Organización centrífuga.
- Organización agrupada.
- Organización en trama.
122
BLOQUE I. CONCEPTOS Y ELEMENTOS GRÁFICOS DE COMUNICACIÓN TEMA 4. Articulaciones
3.1. Organización centrípeta
De fuera a dentro.
La organización centrípeta tiene una fuerte carga simbólica. Si
todos los espacios tienden a converger en un centro, lo que haya en ese
centro debe ser un “tesoro”.
Imagen 32. Organización centrípeta: Asamblea Nacional de Bangladesh - Foto. (Louis Kahn, 1962-1984). Autor de la fotografía: Usuario “Rahman MM” de Panoramio - Licencia: © Rahman MM Fuente: http://www.panoramio.com/photo/
Imagen 33. Organización centrípeta: Asamblea Nacional de Bangladesh - Planta. (Louis Kahn, 1962-1984). Autor: Desconocido - Licencia: Desconocida Fuente: Cátedra Lombardi de la Facultad de Arquitectura, diseño y urbanismo de la Universidad de Buenos Aires
Nota de los profesores: Galería de fotos recomendada sobre este esta obra: http://www.flickr.com/photos/naq/sets/72157600220900874/
Grado en Fundamentos de la Arquitectura COMUNICACIÓN GRÁFICA Profesores: Mª Luisa Walliser y Pablo R. Prieto
123
BLOQUE I. CONCEPTOS Y ELEMENTOS GRÁFICOS DE COMUNICACIÓN TEMA 4. Articulaciones
3.2. Organización lineal
Espacios en secuencia.
Es una organización normalmente asociada a lo funcional. De
haber carga simbólica, esta puede aparecer en uno de los extremos, con-
virtiendo la secuencia lineal en una “procesión”; en los dos, polarizán-
dola; o en medio, provocando una ruptura de la secuencia.
Imagen 34. Organización lineal: Terminal 4 del Aeropuerto de Madrid-Barajas - Foto. (Richard Rogers, Estudio Lamela, 2006) Autor de la fotografía: Ángel Riesgo Martínez - Licencia: cc-by-sa-3.0 Unported y otras Fuente: Wikimedia Commons
Imagen 35. Organización lineal: Terminal 4 del Aeropuerto de Madrid-Barajas - Axonométrica y alzado. (Richard Rogers, Estudio Lamela, 2006) Autor de las imágenes: Estudio Lamela - Licencia: Desconocida (se supone copyright del autor) Fuente: Constructalia
Grado en Fundamentos de la Arquitectura COMUNICACIÓN GRÁFICA Profesores: Mª Luisa Walliser y Pablo R. Prieto
125
BLOQUE I. CONCEPTOS Y ELEMENTOS GRÁFICOS DE COMUNICACIÓN TEMA 4. Articulaciones
Imagen 38. Organización centrífuga: Sede de la Bauhaus, Dessau - Plantas. (Walter Gropius, 1925-1926. Dessau, Alemania) Autor de las imágenes: Departamento de Composición Arquitectónica de la ETSAM (UPM) Licencia: Desconocida (se supone copyright del autor) Fuente: http://aq.upm.es
Nota de los profesores: Dossier recomendado sobre este esta obra: http://www. aq.upm.es/Departamentos/ Composicion/webcompo/ Analisis/GrupoO/2006/ Bauhaus%20DG.pdf
126
BLOQUE I. CONCEPTOS Y ELEMENTOS GRÁFICOS DE COMUNICACIÓN TEMA 4. Articulaciones
3.4. Organización agrupada
Espacios próximos.
Como su nombre sugiere, la organización surge de la adición
(agrupación) de espacios, en contraposición a la división del espacio.
Por lo tanto, es una organización que admite con facilidad el crecimien-
to a través de nuevas agregaciones.
Los espacios suelen tener en común algún rasgo: forma, mate-
rial, tamaño...
Imagen 39. Organización agrupada: La Alhambra - Foto. Autor de la fotografía: Turismo Actual - Licencia: Desconocida (se supone copyright del autor) Fuente: http://www.turismoactual.net/
Imagen 40. Organización agrupada: La Alhambra - Planta. Autor de la imagen: Desconocido - Licencia: Desconocida Fuente: http://piazzarotonda.blogspot.com/
128
BLOQUE I. CONCEPTOS Y ELEMENTOS GRÁFICOS DE COMUNICACIÓN TEMA 4. Articulaciones
4. Circulación y nexo
La circulación por la arquitectura es una secuencia de percepciones.
Tras varios temas interesantes, pero abstractos, para continuar
necesitamos aproximarnos a la percepción desde el subjetivo punto de
vista humano.
Nota de los profesores: Fijaros en el último esquema del Gráfico 33. ¿Os dais cuenta de que es la primera vez que aparece una represen- tación de un humano en los esquemas que manejamos?
La experiencia del espacio arquitectónico se da, necesariamente,
en el tiempo: Una ciudad, un edificio, una exposición... Se recorren.
En “Ciencias de la Comunicación” hay una especialidad llamada
“usabilidad”: Diseño de interfaces gráficas centradas en la experiencia
del usuario. Traducido: Cómo diseñar una web, un programa, un in-
teractivo, un juego... En función del usuario y no del diseñador. En esa
especialidad hay dos máximas:
1. El usuario, en todo momento, debe saber dónde está y a dónde
puede ir.
2. Ningún aspecto de la experiencia del usuario debe poder ocu-
rrir sin que sea una decisión consciente del diseñador.
En la arquitectura, tal vez, no se busque siempre que el usuario
sepa dónde está o a dónde puede ir. Puede que, conscientemente, se
busque precisamente lo contrario. Pero lo importante es que sea cons-
cientemente. No debe ocurrir que alguna situación en la circulación por
un espacio arquitectónico ocurra sin que sea una decisión consciente
del arquitecto.
El Gráfico 33 muestra cinco elementos que deben ayudar a la re-
flexión y diseño consciente de la circulación por el espacio arquitectónico:
- Tres situaciones respecto del espacio arquitectónico: Aproxi-
mación, estoy fuera; Umbral, estoy entrando (o saliendo); Reco-
rrido, estoy dentro.
- Dos reflexiones en torno a los espacios nexo: Su relación con
los espacios estancia y su carácter.
Grado en Fundamentos de la Arquitectura COMUNICACIÓN GRÁFICA Profesores: Mª Luisa Walliser y Pablo R. Prieto
129
BLOQUE I. CONCEPTOS Y ELEMENTOS GRÁFICOS DE COMUNICACIÓN TEMA 4. Articulaciones
Carácter de los espacios nexo
Relación espacios nexo/estancia
Recorrido (Circulación)
Umbral (Nexo)
Aproximación (Circulación)
Gráfico 33. Reflexiones en torno a la circulación por el espacio arquitectónico. Autor: Pablo R. Prieto - Licencia: cc-by-sa - Fuente: Elaboración propia
Grado en Fundamentos de la Arquitectura COMUNICACIÓN GRÁFICA Profesores: Mª Luisa Walliser y Pablo R. Prieto
131
BLOQUE I. CONCEPTOS Y ELEMENTOS GRÁFICOS DE COMUNICACIÓN TEMA 4. Articulaciones
- Retrasado: Aúna características del adelantado y del enrasado:
crea un espacio intermedio interior/exterior, pero no anuncia su
presencia como el adelantado.
Adelantado Enrasado Retrasado
Gráfico 35. El umbral. Autor: Pablo R. Prieto - Licencia: cc-by-sa - Fuente: Elaboración propia
4.3. Recorrido (Circulación)
El recorrido es una manifestación concreta de las cir-
culaciones. El recorrido es único, las circulaciones posibles son (suelen
ser) varias. Las estudio de las circulaciones se desarrollará en el Tema 6.
El recorrido es la experiencia del espacio arquitectónico en el
tiempo.
4.4. Relación entre espacios nexo y estancia
En arquitectura no necesariamente se pueden distinguir (o se
deben distinguir) los espacios que hacen funciones de nexo —pasillos,
hall, distribuidores...— y los espacios estancia. Pero cuando se distin-
guen por uso, función o carácter, se pueden dar, al menos, las siguientes
situaciones:
- A través: El espacio nexo atraviesa los espacios estancia. Nece-
sariamente, la privacidad de los espacios estancia es baja o nula.
- Junto a: Los espacios estancia se abren al espacio nexo. Es op-
cional acceder a ellos. La privacidad de estos espacios estancia
132
BLOQUE I. CONCEPTOS Y ELEMENTOS GRÁFICOS DE COMUNICACIÓN TEMA 4. Articulaciones
puede ser elevada. El espacio nexo, a no ser que se realicen otras
operaciones, es un espacio servidor sin mayor función que la de
relacionar otros espacios.
- Hacia: El espacio nexo conduce a un espacio estancia. El fin del
nexo es alcanzar un destino y, por lo tanto, al servir a un único
fin depende de éste. Tiene un cierto carácter ceremonial.
Nota de los profesores: Para los aficionados a los deportes: ¿Tiene o no tiene un cierto carácter ceremonial el pasillo que, desde los vestuarios, conduce al campo de competición?
A través Junto a Hacia
Gráfico 36. Relación entre espacios nexo y estancia. Autor: Pablo R. Prieto - Licencia: cc-by-sa - Fuente: Elaboración propia
4.5. Carácter de los espacios nexo
¡La primera vez que dibujamos un humano en un esquema!
(Bueno, es la segunda, pero el Gráfico 33 no es sino un adelanto de los
que siguen hasta llegar a éste).
¿Por qué es tan importante lo de que haya humanos en los
esquemas?
Hasta ahora hemos hablado de operaciones que podían ser apli-
cables a varias disciplinas: pintura, diseño gráfico, diseño industrial, es-
cultura, arquitectura... Pero, para hablar del carácter de los espacios, es
necesario tener en cuenta al ser humano como volumen en sí mismo y
como perceptor de la realidad que le rodea desde su propio ser.
Fijaos que, hasta ahora, los esquemas estaban dibujados, si era
necesario interpretar alguna proyección, en planta. Y ahora pasamos a
dibujar en sección. Vamos abandonando el mundo de la abstracción y
vamos adentrándonos en las operaciones propias de la arquitectura. No
