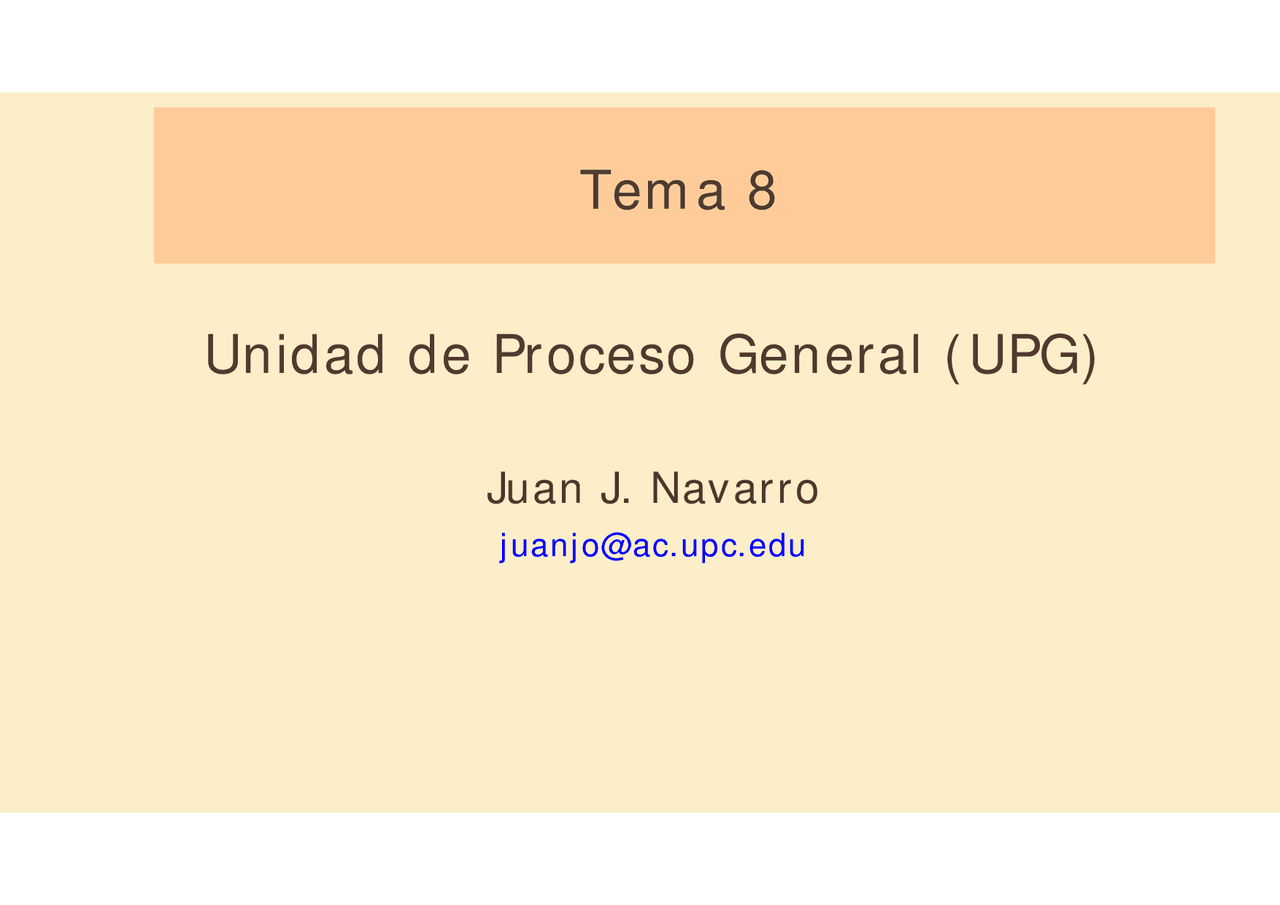

Tema 8

Unidad de Proceso General (UPG)

Juan J. [email protected]

Tema 8. UPGa

^

8.1. Introducción.

^

8.2. ALU

^

8.3. Banco de Registros

^

8.4. UPG

^

8.5. Acciones en la UPG

^

8.6. Del algoritmo en LAN al grafo de estados de la UC (sin ES)

^

8.7. Entrada/salida síncrona

8.1. Introducción

8.1. Introducción

De los PPE al PPG (computador)

PPE

UCE

UPE

8.1. Introducción

En dos pasos

PPE

UCE

UPE

PPG

UCG

UPG

8.1. Introducción

PPE

UCE

UPE

PPE

UCE

UPG

Tema 8: PPE con UCE+UCG

¿Qué necesita tener la UPG?

Ejemplos de UPE diseñadas en el capítulo 7

UPE para: Suma4 y MCD

• UPE para: Z^

UPE para: Cambio b/m

8.2. ALU

Ejercicio:

Diseñad la ALU

Entradas: X(n bits), Y(n bits), OP(2 bits);Salidas: W(n bits), Ok(1 bit)Funcionalidad:

if (OPu == 0) W= X+Y;if (OPu == 1) W= X-Y;if (OPu == 2) {if (Xu<=Yu) Ok = 1 else Ok = 0}if (OPu == 3) {if (X==Y) Ok = 1 else Ok = 0}

La

ALU

de la UPG

ALU

: OP=0, F. Segundo nivel

ALU

: OP = 1, F. Segundo nivel
