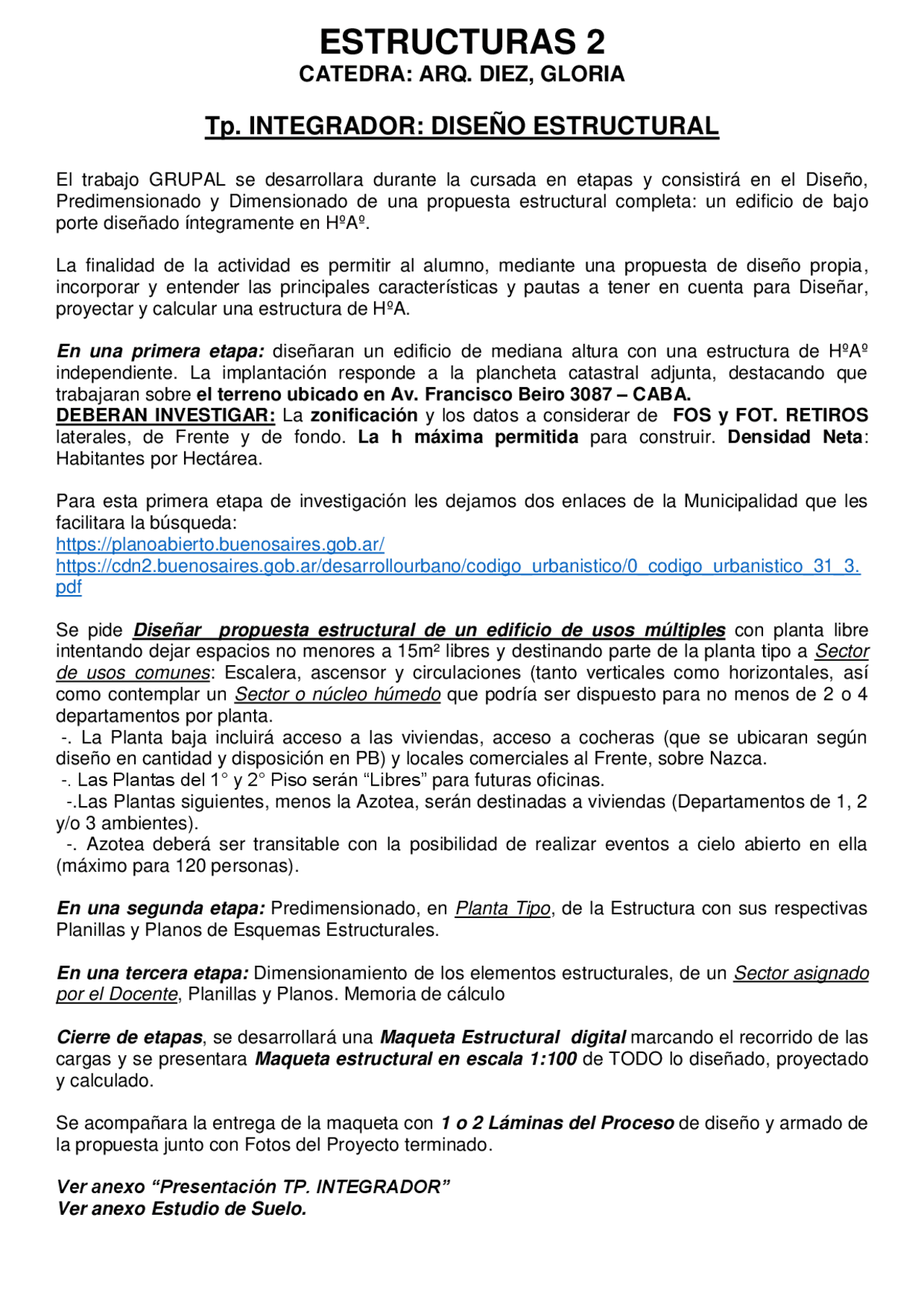

ESTRUCTURAS 2
CATEDRA: ARQ. DIEZ, GLORIA
Tp. INTEGRADOR: DISEÑO ESTRUCTURAL
El trabajo GRUPAL se desarrollara durante la cursada en etapas y consistirá en el Diseño,
Predimensionado y Dimensionado de una propuesta estructural completa: un edificio de bajo
porte diseñado íntegramente en HºAº.
La finalidad de la actividad es permitir al alumno, mediante una propuesta de diseño propia,
incorporar y entender las principales características y pautas a tener en cuenta para Diseñar,
proyectar y calcular una estructura de HºA.
En una primera etapa: diseñaran un edificio de mediana altura con una estructura de HºAº
independiente. La implantación responde a la plancheta catastral adjunta, destacando que
trabajaran sobre el terreno ubicado en Av. Francisco Beiro 3087 – CABA.
DEBERAN INVESTIGAR: La zonificación y los datos a considerar de FOS y FOT. RETIROS
laterales, de Frente y de fondo. La h máxima permitida para construir. Densidad Neta:
Habitantes por Hectárea.
Para esta primera etapa de investigación les dejamos dos enlaces de la Municipalidad que les
facilitara la búsqueda:
https://planoabierto.buenosaires.gob.ar/
https://cdn2.buenosaires.gob.ar/desarrollourbano/codigo_urbanistico/0_codigo_urbanistico_31_3.
pdf
Se pide Diseñar propuesta estructural de un edificio de usos múltiples con planta libre
intentando dejar espacios no menores a 15m² libres y destinando parte de la planta tipo a Sector
de usos comunes: Escalera, ascensor y circulaciones (tanto verticales como horizontales, así
como contemplar un Sector o núcleo húmedo que podría ser dispuesto para no menos de 2 o 4
departamentos por planta.
-. La Planta baja incluirá acceso a las viviendas, acceso a cocheras (que se ubicaran según
diseño en cantidad y disposición en PB) y locales comerciales al Frente, sobre Nazca.
-. Las Plantas del 1° y 2° Piso serán “Libres” para futuras oficinas.
-.Las Plantas siguientes, menos la Azotea, serán destinadas a viviendas (Departamentos de 1, 2
y/o 3 ambientes).
-. Azotea deberá ser transitable con la posibilidad de realizar eventos a cielo abierto en ella
(máximo para 120 personas).
En una segunda etapa: Predimensionado, en Planta Tipo, de la Estructura con sus respectivas
Planillas y Planos de Esquemas Estructurales.
En una tercera etapa: Dimensionamiento de los elementos estructurales, de un Sector asignado
por el Docente, Planillas y Planos. Memoria de cálculo
Cierre de etapas, se desarrollará una Maqueta Estructural digital marcando el recorrido de las
cargas y se presentara Maqueta estructural en escala 1:100 de TODO lo diseñado, proyectado
y calculado.
Se acompañara la entrega de la maqueta con 1 o 2 Láminas del Proceso de diseño y armado de
la propuesta junto con Fotos del Proyecto terminado.
Ver anexo “Presentación TP. INTEGRADOR”
Ver anexo Estudio de Suelo.
