Catedra diez -primer parcial - estructuras arquitectura FADU
Tipo: Exámenes
1 / 13
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

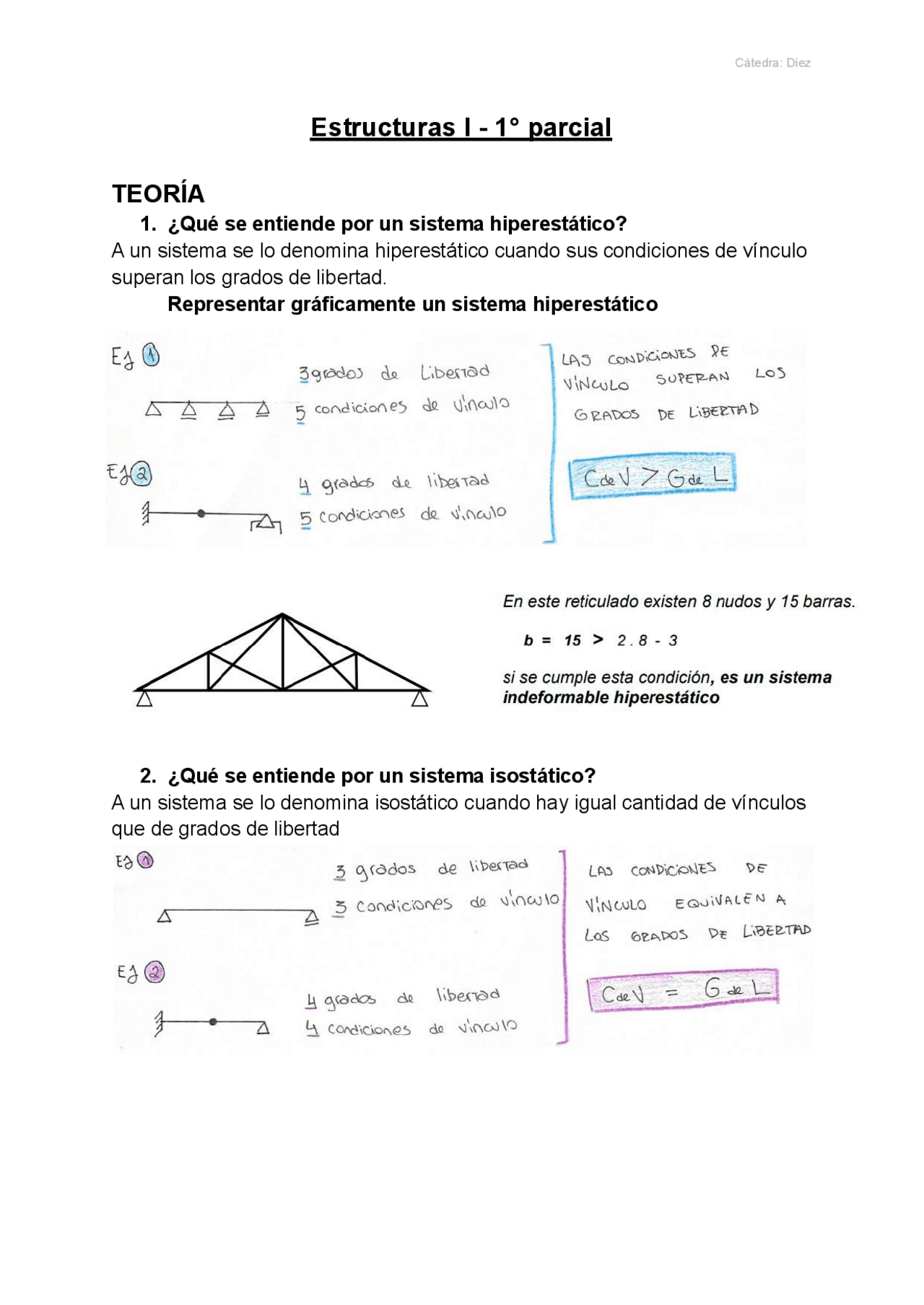

1. ¿Qué se entiende por un sistema hiperestático? A un sistema se lo denomina hiperestático cuando sus condiciones de vínculo superan los grados de libertad. **Representar gráficamente un sistema hiperestático
3. Represente gráficamente un apoyo móvil, que movimientos impide y reacciones puede recibir: APOYOS SIMPLES o de 1ª especie → suprimen 1 grado de libertad 4. Represente gráficamente un apoyo fijo, que movimientos impide y reacciones puede recibir: APOYOS DOBLES o de 2ª especie → suprimen 2 grados de libertad 5. Graficar un empotramiento, indicar que movimientos restringe y que reacciones puede recibir APOYOS TRIPLES o de 3ª especie → suprimen 3 grados de libertad
9. Para la resolución de un reticulado por el método cullman, a qué equivale cada una de sus barras? Para la resolución del método Cullman, cada una de sus barras equivale a un esfuerzo. 10. Represente 3 imágenes de un momento de -15KN/m M = F. d 11.Mencione las ecuaciones de equilibrio analíticas para hallar las reacciones de vínculo
13. ¿Cuál es el efecto mecánico que produce un giro? ¿Cuándo es positivo y cuando es negativo? El efecto mecánico que produce un giro es un MOMENTO. Es positivo cuando gira en sentido horario, y negativo cuando gira antihorario. 14. Como se halla el lx (momento de inercia según el eje x) de una sección rectangular?
19. Según la hipótesis de los reticulados, donde deben actuar las cargas? Según la hipótesis de los reticulados, las cargas deben actuar en los nudos. 20. En el método Ritter, a qué equivale cada una de sus barras? Para la resolución del método Ritter, cada una de sus barras equivale a un esfuerzo.
22. ¿A qué denominamos cargas vivas y cargas muertas? Las cargas muertas y vivas corresponden a cargas gravitacionales. Las cargas muertas (D) (Dead) (peso propio) corresponden al peso de los elementos fijos de la estructura y el peso de la estructura. Está relacionado con los materiales con los cuales están construidos estos elementos. (cargas permanentes).
Las cargas vivas (L) (Live) corresponden al peso de los elementos que no son fijos en la estructuras, y se relacionan de acuerdo con el uso de la misma, son lo que comúnmente llamamos sobrecarga. (función)
23. ¿Qué significa carga D y carga L?
