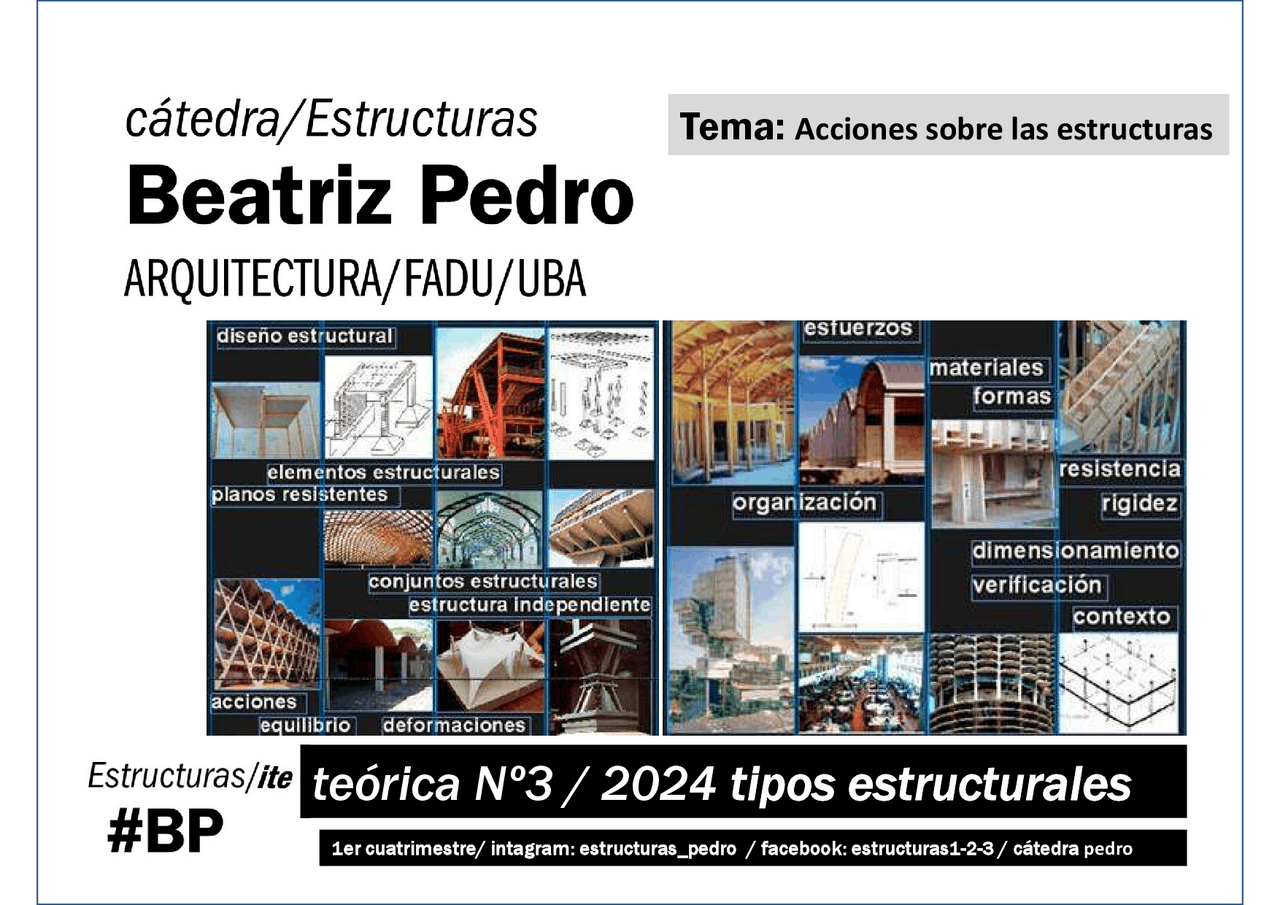

teórica Nº3 / 2024 tipos estructurales

1er cuatrimestre/ intagram: estructuras_pedro / facebook: estructuras1-2-3 / cátedra pedro

Tema: Acciones sobre las estructuras

La problemática de lo resistente en arquitectura / retomando

/ identificar los elementos estructurales

/ la estructura organiza

el camino de las cargas.

Y aprendimos que no

cualquiera resiste, tiene

equilibrio.

Cargas/ acciones

acciones y cargas en estructuras resistentes

/ reconocerlas

/ evaluarlas

/ cuantificarlas

/ entender su accionar

acciones

• de la naturaleza
• de las acciones humanas

acciones :

conjunto de fuerzas exteriores activas,

aplicadas a una estructura.

/ según su origen

/ por deformaciones impuestas

/ por su variación en el tiempo

/ por su tiempo de aplicación

/ por su ubicación en el espacio

CIRSOC

centro de investigación de

reglamentos para la

seguridad de las obras civiles

cargas:

son la representación de las acciones

son constantes y

permanentes

en dirección al centro de

la tierra. ( al suelo)

características destacadas

acciones / cargas según su origen / gravitatorias

/cargas gravitatorias g

representa la atracción de una masa sobre otra menor

acción de la gravedad empuja todas las cosas hacia el

centro de la tierra

acciones / cargas según su origen / gravitatorias

Estáticas Dinámicas

• de personas
• de equipamientos según usos y ocupaciones

/ equivale al peso propio

Las ocupaciones se miden por ua estimación en kg/m^2 / KN/m^2 Cirsoc 101 kg/m^2 Los equipamientos se estiman en kg/m^2 / KN/m^2 Se las llama cargas vivas (L) / tablas con las estimaciones según los usos De ser cargas de maquinas singulares se calculan su peso en forma individual

De Líquidos cirsoc 101 De la Nieve cirsoc 104 De la Tierra cirsoc 101

acciones / cargas según su origen / gravitatorias

/ equivale al peso propio

Cirsoc 101 kg/m^2

acciones / cargas según su origen / acción del viento

Accionar:

Presión sobre la cara expuesta al viento (barlovento)

Succión sobre la cara opuesta (sotavento

/ localización geográfica / entorno / disposición de los adyacentes / forma / esbeltez / textura del edificio Su valor esta Influenciado por la geografía, el tejido de las edificaciones del contexto y volumetría del edificio Cirsoc 102 Velocidad de referencia m/seg Mapa de distribución de la velocidad de referencia de los vientos / se miden en kg/m^2 -^ KN/m^2

acciones / cargas según su origen / acción de los sismos

/cargas sísmicas representa la acción de las masas de la corteza terrestre ante movimiento internos sobre los edificios Trasladan, vuelcan o hunde a los edificios

Origen en las falla

fuerzas divergentes fuerzas convergentes

origen volcánico

epicentro

e hipocentro

escala de medición

acciones / cargas según su origen / acciones impuestas

Por variación de temperatura, se dilatan y contraen los elementos empujando a otros.

Por hundimiento de

las bases en el suelo,

accionan sobre todos

los elementos del

edificio

Entre las mas significativas

acciones / cargas según su origen / acciones impuestas

T3/ tipos estructurales / FADU/UBA – Cátedra Arq. Beatriz PEDRO / Arq. Nicolás Eguía

Por variación de temperatura, se dilatan y contraen los

elementos empujando a otros.

14

acciones / cargas según su tiempo de aplicación

/ cargas estáticas las acciones que mantienen su comportamiento durante su aplicación: todos los elementos fijos. / cargas dinámicas las acciones que varían su comportamiento durante su aplicación Viento (W), sismo (S), de impactos

acciones / cargas según su ubicación en el espacio

cargas concentradas

ton, kg , kn

linealmente

ton/m, kg/m kn/m

superficialmente

ton/m2, kg/m

kn/m

distribuidas

Son el peso propio de los elementos estudiados por la posición y función que

tienen en la estructura. Se estudia su volumetría para determinar su peso.

Carga lineal uniforme

Carga superficial

uniformemente

distribuida

Carga

concentrada

Carga superficial uniforme

análisis de elementos uno a uno

acciones / cargas según su ubicación en el espacio

reglamentación CIRSOC

Cargas y Sobrecargas Mínimas

de Diseño para Edificios y otras Estructuras-

CIRSOC 101

Acción del Viento

sobre las Construcciones

CIRSOC 102

Construcciones Sismorresistentes

INPRES-CIRSOC 103- Hormigón Armado- Parte II

Acero- Parte IV

Acción de la Nieve y del Hielo sobre las Construcciones

CIRSOC 104-

Cargas de Diseño para las Estructuras durante su Construcción

CIRSOC 108

acciones / reglamento sobre su valoración y magnitudes
