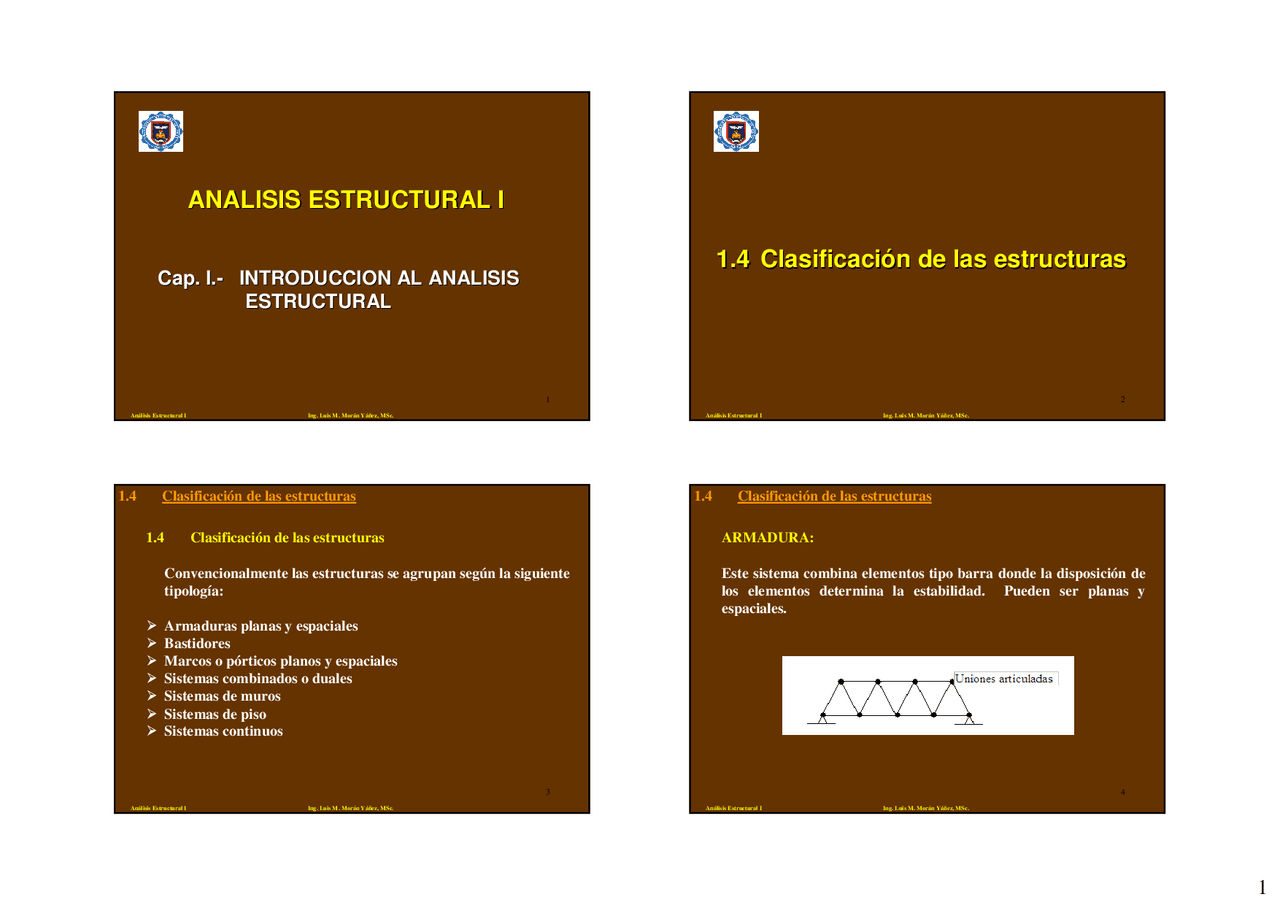

ANALISIS ESTRUCTURAL IANALISIS ESTRUCTURAL ICap. I.-^ INTRODUCCION AL ANALISIS Cap. I.-INTRODUCCION AL ANALISIS^ ESTRUCTURALESTRUCTURAL Análisis Estructural I Ing. Luis M. Morán Yáñez, MSc.
2
1.41.4^ ClasificaciClasificaci
óón de las estructurasn de las estructuras
Análisis Estructural I^
Ing. Luis M. Morán Yáñez, MSc. 3 1.4^ Clasificación de las estructuras^ 1.4^ Clasificación de las estructuras^ Convencionalmente las estructuras se agrupan según la siguientetipología:^ ^ Armaduras planas y espaciales^ ^ Bastidores^ ^ Marcos o pórticos planos y espaciales^ ^ Sistemas combinados o duales^ ^ Sistemas de muros^ ^ Sistemas de piso^ ^ Sistemas continuos^ Análisis Estructural I^
Ing. Luis M. Morán Yáñez, MSc.
4 1.4^ Clasificación de las estructuras^ ARMADURA:^ Este sistema combina elementos tipo barra donde la disposición delos^ elementos^ determina
la^ estabilidad.^ Pueden
ser^ planas^ y espaciales. Análisis Estructural I^ Ing. Luis M. Morán Yáñez, MSc.
5
1.4^ Clasificación de las estructuras^ Análisis Estructural I^ ARMADURA: Ing. Luis M. Morán Yáñez, MSc.
6
1.4^ Clasificación de las estructuras^ BASTIDORES:^ En este sistema se combinan elementos tipo barra con elementostipo viga o columna unidos por articulaciones.^ Análisis Estructural I^
Ing. Luis M. Morán Yáñez, MSc. 7 1.4^ Clasificación de las estructuras^ MARCOS O PÓRTICOS:^ Este sistema conjuga elementos tipo viga y columna. Su estabilidadestá determinada por la capacidad de soportar momentos en susuniones. Pueden ser planos y espaciales.^ Análisis Estructural I^
Ing. Luis M. Morán Yáñez, MSc.
8 1.4^ Clasificación de las estructuras^ Análisis Estructural I^ MARCOS O PÓRTICOS: Ing. Luis M. Morán Yáñez, MSc.
13
1.4^ Clasificación de las estructuras^ TANQUE:^ Análisis Estructural I^
Ing. Luis M. Morán Yáñez, MSc.
14
1.4^ Clasificación de las estructuras^ Análisis Estructural I^ DOMO: Ing. Luis M. Morán Yáñez, MSc. 15 1.4^ Clasificación de las estructuras^ SISTEMAS COMBINADOS PARA EDIFICACIONES:^ Se aprovechan las cualidades estructurales de los elementos tipomuro con las cualidades arquitectónicas de los sistemas de pórticos.Las características de rigidez lateral también se pueden lograr pormedio de riostras que trabajan como elementos tipo cercha.^ Análisis Estructural I^
Ing. Luis M. Morán Yáñez, MSc.
16 1.4^ Clasificación de las estructuras^ Análisis Estructural I^ SISTEMAS COMBINADOS PARA EDIFICACIONES:Ing. Luis M. Morán Yáñez, MSc.
17
1.4^ Clasificación de las estructuras^ SISTEMAS MASIVOS:^ Presas o elementos en 3 dimensiones.^ Análisis Estructural I^
Ing. Luis M. Morán Yáñez, MSc.
18
1.4^ Clasificación de las estructuras^ SISTEMAS MASIVOS:^ Análisis Estructural I^
Ing. Luis M. Morán Yáñez, MSc. 19 1.4^ Clasificación de las estructuras^ Sistemas de una y dos direcciones^ Una manera básica de distinguir los sistemas estructurales, es deacuerdo a su organización espacial de soporte usada en relación alos soportes disponibles.El sistema en una dirección transfiere las cargas de la estructura,canalizándolas en una sola dirección.El sistema en dos direcciones la transferencia de cargas es un pocomás compleja, pero siempre implica por lo menos dos direcciones.^ Análisis Estructural I^
Ing. Luis M. Morán Yáñez, MSc.
20 1.4^ Clasificación de las estructuras^ Análisis Estructural I^ Estructuras en una dirección^ Viga^ Losa Estructuras en dos direcciones Viga^ LosaIng. Luis M. Morán Yáñez, MSc.
