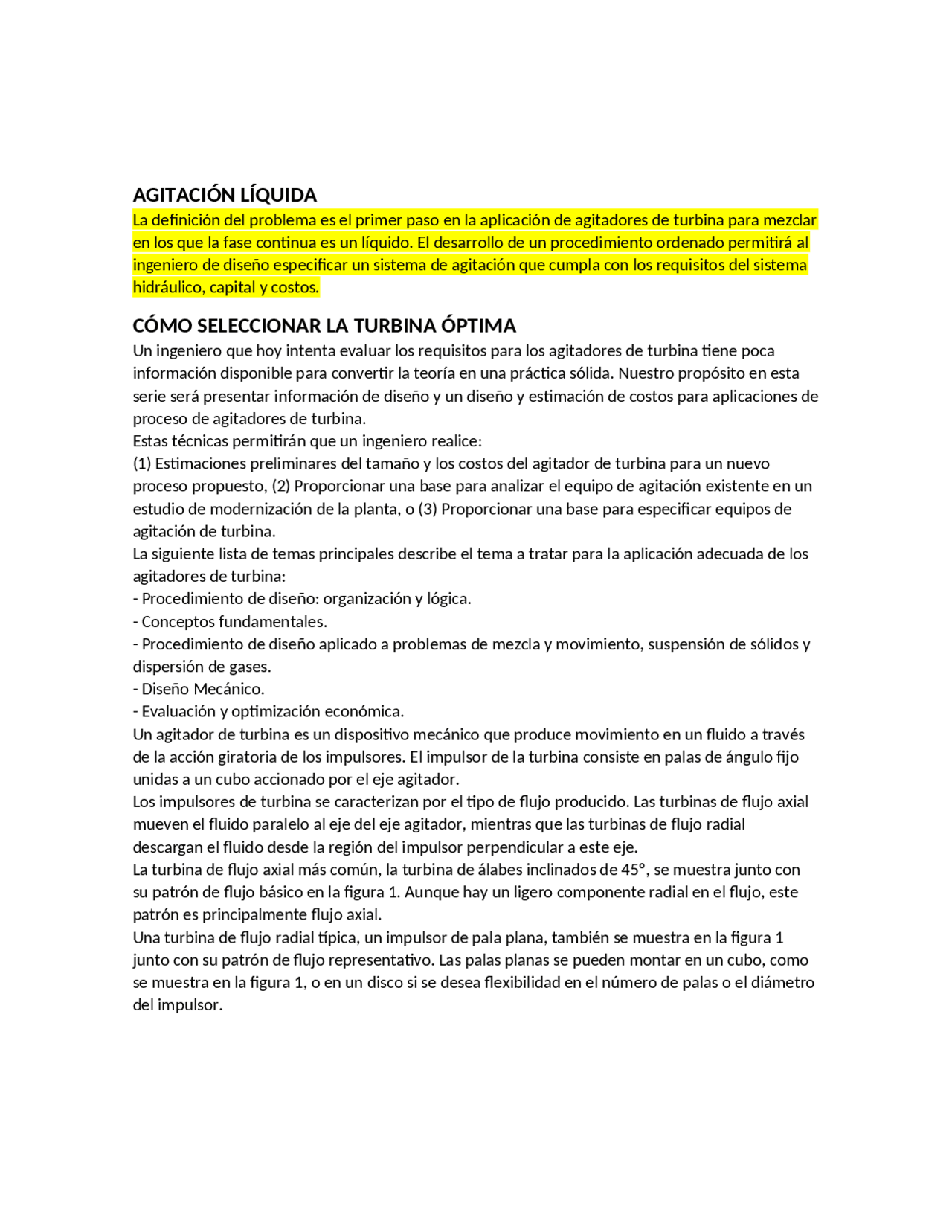

AGITACIÓN LÍQUIDA
La definición del problema es el primer paso en la aplicación de agitadores de turbina para mezclar
en los que la fase continua es un líquido. El desarrollo de un procedimiento ordenado permitirá al
ingeniero de diseño especificar un sistema de agitación que cumpla con los requisitos del sistema
hidráulico, capital y costos.
CÓMO SELECCIONAR LA TURBINA ÓPTIMA
Un ingeniero que hoy intenta evaluar los requisitos para los agitadores de turbina tiene poca
información disponible para convertir la teoría en una práctica sólida. Nuestro propósito en esta
serie será presentar información de diseño y un diseño y estimación de costos para aplicaciones de
proceso de agitadores de turbina.
Estas técnicas permitirán que un ingeniero realice:
(1) Estimaciones preliminares del tamaño y los costos del agitador de turbina para un nuevo
proceso propuesto, (2) Proporcionar una base para analizar el equipo de agitación existente en un
estudio de modernización de la planta, o (3) Proporcionar una base para especificar equipos de
agitación de turbina.
La siguiente lista de temas principales describe el tema a tratar para la aplicación adecuada de los
agitadores de turbina:
- Procedimiento de diseño: organización y lógica.
- Conceptos fundamentales.
- Procedimiento de diseño aplicado a problemas de mezcla y movimiento, suspensión de sólidos y
dispersión de gases.
- Diseño Mecánico.
- Evaluación y optimización económica.
Un agitador de turbina es un dispositivo mecánico que produce movimiento en un fluido a través
de la acción giratoria de los impulsores. El impulsor de la turbina consiste en palas de ángulo fijo
unidas a un cubo accionado por el eje agitador.
Los impulsores de turbina se caracterizan por el tipo de flujo producido. Las turbinas de flujo axial
mueven el fluido paralelo al eje del eje agitador, mientras que las turbinas de flujo radial
descargan el fluido desde la región del impulsor perpendicular a este eje.
La turbina de flujo axial más común, la turbina de álabes inclinados de 45º, se muestra junto con
su patrón de flujo básico en la figura 1. Aunque hay un ligero componente radial en el flujo, este
patrón es principalmente flujo axial.
Una turbina de flujo radial típica, un impulsor de pala plana, también se muestra en la figura 1
junto con su patrón de flujo representativo. Las palas planas se pueden montar en un cubo, como
se muestra en la figura 1, o en un disco si se desea flexibilidad en el número de palas o el diámetro
del impulsor.
