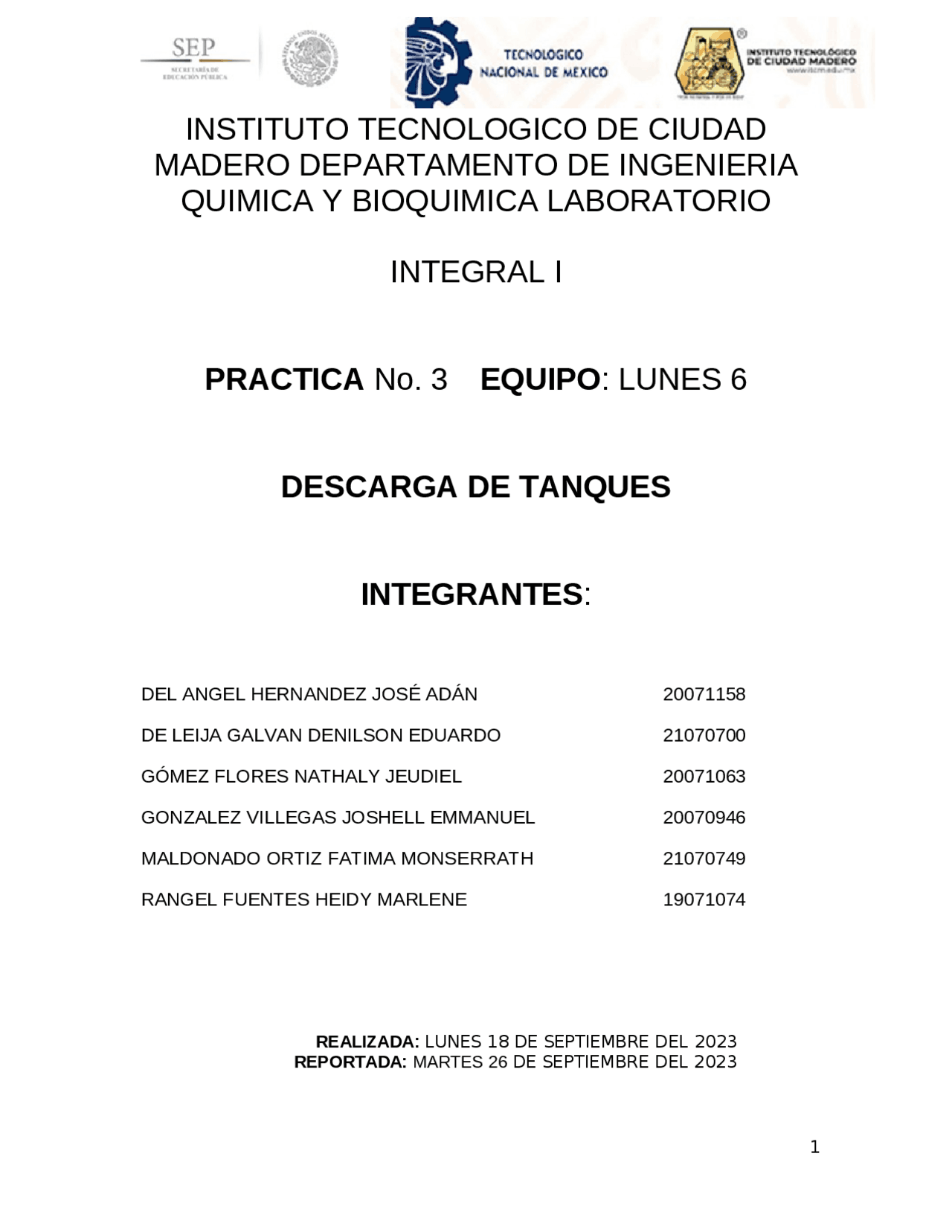

INSTITUTO TECNOLOGICO DE CIUDAD
MADERO DEPARTAMENTO DE INGENIERIA
QUIMICA Y BIOQUIMICA LABORATORIO
INTEGRAL I
PRACTICA No. 3 EQUIPO : LUNES 6
DESCARGA DE TANQUES
INTEGRANTES :
DEL ANGEL HERNANDEZ JOSÉ ADÁN 20071158
DE LEIJA GALVAN DENILSON EDUARDO 21070700
GÓMEZ FLORES NATHALY JEUDIEL 20071063
GONZALEZ VILLEGAS JOSHELL EMMANUEL 20070946
MALDONADO ORTIZ FATIMA MONSERRATH 21070749
RANGEL FUENTES HEIDY MARLENE 19071074
REALIZADA: LUNES 18 DE SEPTIEMBRE DEL 2023 REPORTADA: MARTES 26 DE SEPTIEMBRE DEL 2023
Tabla de contenido
- OBJETIVO............................................................................................................
- TEORIA Y DESARROLLO MATEMATICO.................................................................
- MATERIAL Y EQUIPO EMPLEADO..........................................................................
- PROCEDIMIENTO EMPLEADO...............................................................................
- DATOS EXPERIMENTALE......................................................................................
- GRAFICAS............................................................................................................
- DISCUSION DE RESULTADOS...............................................................................
- COMENTARIOS....................................................................................................
- CUESTIONARIO....................................................................................................
- BIBLIOGRAFIA......................................................................................................
- APENDICE............................................................................................................
MATERIAL Y EQUIPO EMPLEADO
Tanque con un indicador de nivel.
Un sistema para intercambiar tubos de diferentes diámetros.
Cronómetro.
PROCEDIMIENTO EMPLEADO
1.- en la parte superior del equipo seleccionar dos alturas iniciales 2.-en la parte inferior del equipo proceder a seleccionar dos alturas finales 3.-establecer diámetro 1 y diámetro 2 (diámetro de tubería pequeña y grande) 4.-seleccionar aleatoriamente una altura inicial una final y un diámetro Cronometrar para ver cuánto tiempo tarda en llegar de una altura a otra 5.-de acuerdo a la tabla seleccionar otros datos aleatoriamente (altura inicial altura final y un diámetro) 6.-iniciar descarga y corrida de tiempo simultáneamente 7.-repetir el experimento 18 veces con las alturas indicadas y con las válvulas que se mencionan 8.-realizar tres experimentos adicionales para probar los modelos matemáticos 9.-anotar resultados y realizar cálculos
DATOS EXPERIMENTALES
Tiempo (s) Altura Inicial (cm) Altura Final (cm) Diámetro (cm) 4.06 60 30 2. 16.91 80 30 1. 24.76 80 10 1. 13.42 80 10 2. 7.00 80 30 2. 11.54 60 30 1. 19.26 60 10 1. 7.75 60 10 2. 19.02 60 10 1. 8.99 60 10 2. 13.51 80 10 2. 4.12 60 30 2. 17.02 80 30 1. 25.51 80 10 1. 11.21 60 30 1. 7.25 80 30 2. DISCUSION DE RESULTADOS Al llevar a cabo esta práctica, confirmamos lo que se había planteado anteriormente respecto al tiempo. La llave con un diámetro mayor, hacia que el líquido del tanque se vaciara más rápido, todo lo contrario, al del diámetro menor, que este provocaba que se vaciara más lento. El modelo que más nos ayuda y es más efectivo, es el de análisis de datos experimentales, ya que este método nos da un porcentaje de error más bajo que los otros modelos que podemos emplear. COMENTARIOS Comprobamos el modelo que nos da mejores resultados con un bajo porcentaje de error en el análisis. También depende de nosotros, ya que tiene que haber una coordinación y buena comunicación entre la persona que abre la válvula y el que lleva el cronómetro para así parar en el momento exacto y no tener variaciones en nuestros resultados. En el experimento llevamos a cabo una gran aleatoriedad posible para emplear los modelos.
Sustituir los valores de la Ec. 1 𝑃1 = 𝑘(𝐷𝑎, 𝑣𝑏, 𝑝𝑐, 𝜇𝑑, 𝐿𝑒, 𝑔𝑓)𝐸𝑐. 1 𝑃1 = 𝑘 𝐷 − 𝑑 + 𝑓 − 𝑒, 𝑣 2 − 𝑑 − 2𝑓, 𝑝1 − 𝑑, 𝜇𝑑, 𝐿𝑒, 𝑔𝑓 𝑃f 1 = 𝑘𝐷 − 𝑑,𝐷 + 𝑓,𝐷 − 𝑒, 𝑣 2 , 𝑣 − 𝑑, 𝑣 − 2𝑓, 𝑝1, 𝑝 − 𝑑, 𝜇𝑑, 𝐿𝑒, 𝑔f BIBLIOGRAFIA Bibliografía Alderetes Carlos O. , Bertollo Nora F.(2017) Calculo del tiempo de descarga de tanques y recipientes. Recuperado de: https://es.slideshare.net/taniaestefanygamboavila/calculo-del-tiempo-de-descargade- tanques-y-recipientes APENDICE
