C.F.G.S. Sistemas Electrotécnicos y Automatizados
Sistemas y circuitos eléctricos
Introducción a la electrónica digital

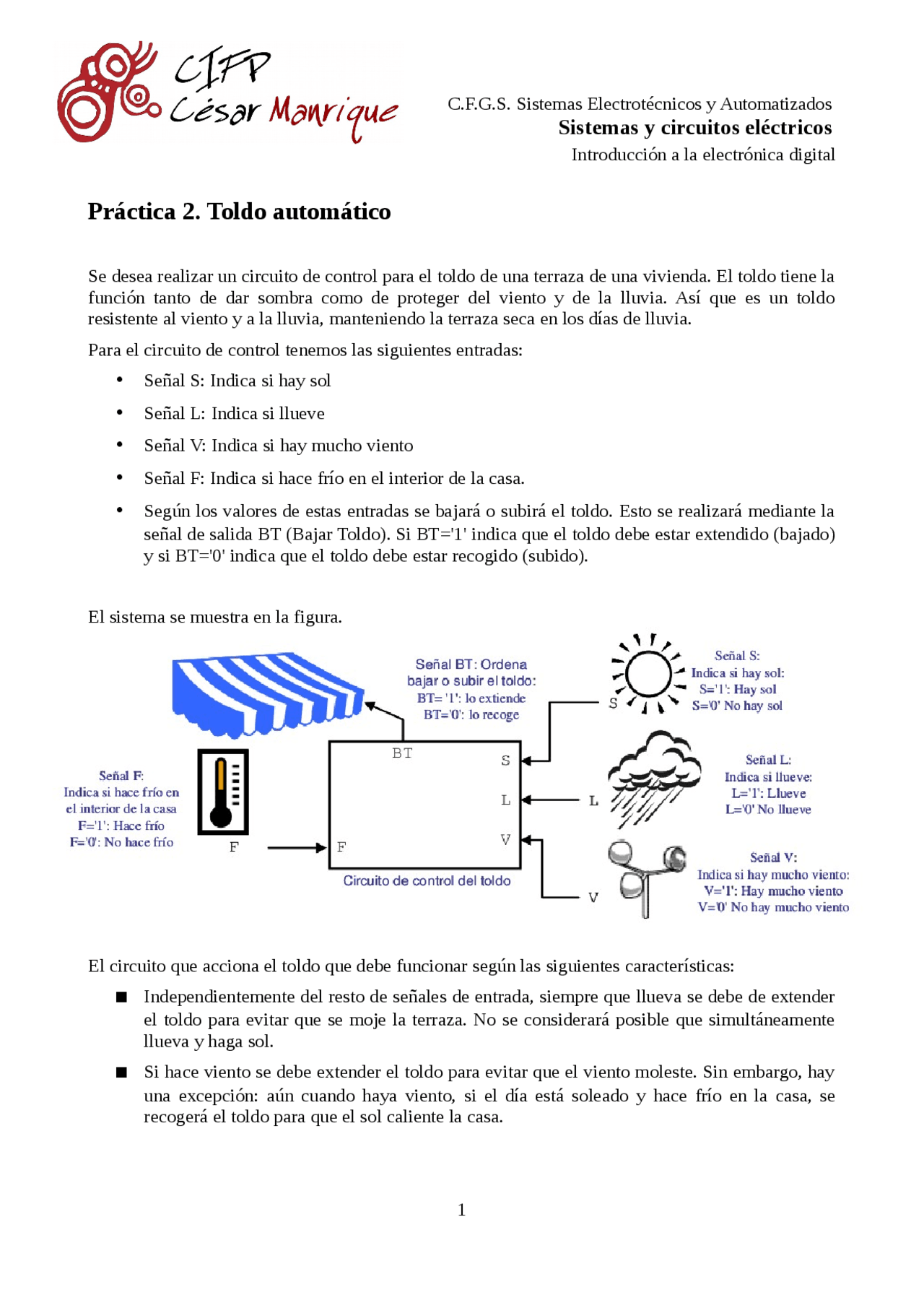

Práctica 2. Toldo automático
Se desea realizar un circuito de control para el toldo de una terraza de una vivienda. El toldo tiene la
función tanto de dar sombra como de proteger del viento y de la lluvia. Así que es un toldo
resistente al viento y a la lluvia, manteniendo la terraza seca en los días de lluvia.
Para el circuito de control tenemos las siguientes entradas:
•Señal S: Indica si hay sol
•Señal L: Indica si llueve
•Señal V: Indica si hay mucho viento
•Señal F: Indica si hace frío en el interior de la casa.
•Según los valores de estas entradas se bajará o subirá el toldo. Esto se realizará mediante la
señal de salida BT (Bajar Toldo). Si BT='1' indica que el toldo debe estar extendido (bajado)
y si BT='0' indica que el toldo debe estar recogido (subido).
El sistema se muestra en la figura.
El circuito que acciona el toldo que debe funcionar según las siguientes características:
Independientemente del resto de señales de entrada, siempre que llueva se debe de extender
el toldo para evitar que se moje la terraza. No se considerará posible que simultáneamente
llueva y haga sol.
Si hace viento se debe extender el toldo para evitar que el viento moleste. Sin embargo, hay
una excepción: aún cuando haya viento, si el día está soleado y hace frío en la casa, se
recogerá el toldo para que el sol caliente la casa.
